Курсовая работа (т): Промислові швейні машини

Швейна машина ZOJE ZJ-0302CX є вдосконаленою моделлю в лінійці обладнання для обробки важких матеріалів. Дана машина оснащена додатковими компонентами, що дозволяють використовувати неї в роботі з самими щільними і важкооброблюваних виробами.

Переваги моделі:

·        Застосовується для безпосадкових швів в середніх і важких матеріалах

·        Наявність нижнього і верхнього транспортера матеріалу

·        Крокуюча лапка забезпечує стабільну подачу тканини, гарантуючи високу якість

·        Верхнє просування чітко синхронізовано з нижнім, що забезпечує усунення зміщення верхнього і нижнього шарів при шитті

Дана модель випускається з оснащенням для шиття голкою до № 200

Комплектація: стіл, голова, двигун

Рисунок 5.10 - Швейна машина ZOJE ZJ-0302CX

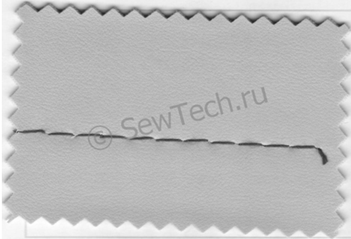

Рисунок 5.11 - Човниковий шов

Характеристики:

·        Висота підйому лапки до 16 мм

·        Довжина стібка до 9 мм

·        кількість голок - одноголкова

·        Потужність - 400 Вт

·        Напруга - 220 або 380 В

·        Швидкість обертання мотора - 1450 або 2850 об / хв

·        Швидкість - 2000 стібків / хв

·        Тип платформи з плоскою платформою

·        Тип тканини - важка

ZOJE ZJ5770-1306HD1

Автоматична машина циклічного пошиття, цикл програмується за допомогою панелі управління, пам'ять на 200 шаблонів, робоча площа шиття 130х60 мм, USB- порт і Flash-card сумісно з ПО Tajima швидкість 2500 ст / хв. Для середніх і важких матеріалів.

Рисунок 5.11 - Автоматична машина циклічного пошиття

Характеристики:

·        ІглаDPx5, DPx17

·        Поле вишівкі130х60 мм

·        Швидкість шітья2500 стібків / хв

·        Тип тканісредняя і важка

ZOJE ZJ 5770-1306:

Автоматична швейна машина ZOJE ZJ5770 призначена для виконання програмованих рядків різних типів. Під певні лекала ми пропонуємо виготовити додаткові притискні лапки. Вартість від 3500 рублів. Завдяки можливості шиття як на легких так і на важких матеріалах ці електронні машини ZOJE мають дуже широку сферу застосування і використовуються для прошивання строп і ременів безпеки, пришивання етикеток і лейблів, нашивання аплпікацій, прокладання оздоблювальних строчок при виробництві взуття, сумок, джинс і т. д. Здатність ZJ5770 здійснювати вишивку ще більше розширює можливості декоративного оздоблення виробів дозволяючи домогтися якісного і оригінального малюнка будь то логотип торгової марки, проста вишивка на задніх кишенях джинс або більш складний візерунок.

В електронній швейній машині ZOJE ZJ5770 передбачена можливість редагування шаблонів шиття або об'єднання різних шаблонів в один. У стандартних шаблонах шиття містяться різні форми стібка, частини фігур і невеликі малюнки. Такі деталізовані шаблони дозволяють легко моделювати необхідні види програмованих рядків або вишивку.

Човник вишивальної машини ZOJE ZJ5770 швидкість шиття на електронній машині для виконання програмованих рядків ZOJE ZJ5770 регулюється за допомогою панелі управління в діапазоні від 600об / хв до 2520 об / хв. Завдяки Човник хитається типу можливо шиття як тонкої, так і товстою ниткою. Регулювання відстані між голкою і човником здійснюється без відкидання голови машини.

Автоматична швейна машина ZOJE ZJ5770 використовує самі передові технології цифрового управління в світі, що гарантує точність і надійність роботи.

В автоматичній машині для прокладання програмованих рядків ZOJE ZJ5770 передбачена функція екстреної зупинки: в разі поломки голки або поганої якості шиття, оператору досить натиснути спеціальну кнопку для повної зупинки машини. Усі наступні дії виконуються оператором з панелі управління.

При включенні функції самоконтролю машина автоматично повертається до початкової точки шиття. Для кожного шаблону відповідна початкова точка шиття може здаватися програмно.

В електронній швейній машині ZOJE ZJ5770 використана технологія мінімальної подачі масла: воно подається тільки на центральні вузли машини, що дозволяє уникнути масляних плям на виробі.

Пам'ять швейної машини заснована на CF карті, замість традиційної дискети. Найбільша перевага цієї пам'яті - швидка швидкість передачі даних і велика ємність запам'ятовує. Крім того, карта пам'яті додатково захищена від пошкодження або втрати даних. Одна CF карта 32M може приблизно зберегти 300 шаблонів шиття найвищої складності. Один такий шаблон може складатися з 1000 деталей і 3000 стібків. При використанні спеціалізованого програмного забезпечення користувач може проектувати зображення згідно своїм власним потребам. Всі фігури містяться в пам'яті машини можуть легко вибиратися з панелі управління.

У комплекті з ZOJE ZJ5770 поставляється програмне забезпечення для редагування шаблонів шиття. Це дозволяє відредагувати шаблони шиття на комп'ютері і потім зберегти їх на USB-диск, звідки вони можуть бути експортовані безпосередньо в пам'ять машини.

При несподіваному відключенні напруги автоматична швейна машина ZOJE ZJ5770 зберігає в пам'яті останній шаблон, з яким працювали. Ця функція дозволяє уникнути повторного завантаження шаблону шиття і проблем при повторі операції.

Крім того, на машині для виконання програмованих рядків ZOJE ZJ5770 доступна функція масштабування шаблонів. Оператор може змінювати масштаб вибраного шаблону шиття в інтервалі від 1% до 400% незалежно по осі X і Y або цілком. Цей метод дозволяє легко додавати або прибирати строчки або стібки.

Ця електронна машина для прокладання програмованих рядків ZOJE має датчик обриву нитки. При обриві нитки машина автоматично зупиняється. Після заправки нитки відновлення шиття можливо за кілька кроків до обриву, що дозволяє закріпити нитку перед поновленням шиття. Все це значно знижує відсоток браку на виробництві.

Панель управління з сенсорним дисплеєм дозволяє здійснювати всі дії з налаштування і регулюванню за допомогою натискання відповідних кнопок. Інтуїтивно зрозумілий інтерфейс значно спрощує роботу оператора, що значно скорочує витрати робочого часу при використанні вишивальної машини ZOJE ZJ5770. Яскравість підсвічування дисплея регулюється.

Система прямого приводу дозволяє економити електроенергію до 15% у порівнянні зі звичайним двигуном. Більш того, завдяки йому досягається висока швидкість шиття і збільшується тиск на голку, що робить можливим роботу з матеріалами високої щільності.

Конструкція механізму притискної рамки гарантує її легку і точну установку. Завдяки регульованим положенням притискної рамки забезпечується достатній тиск підошви рамки на тканину, а отже, точна подача матеріалу і його міцне закріплення в місці шиття.

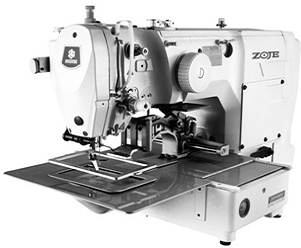

Рисунок 5.12 - Автоматична швейна машина ZOJE ZJ5770

Характеристики:

·        Вага - 120 кг

·        Висота підйому лапки - 20 мм

·        Габарити - 1200х710х1200 мм

·        Довжина стібка - 0,1-12,7 (регулювання з інтервалом 0,1 мм) мм

·        Голка - DPX5, DPX17

·        Потужність - 400 Вт

·        Поле вишивки - 130x60 мм

·        Швидкість обертання мотора - 2520 об / хв

·        Ткань - для легких і середніх / середніх і важких

Висновки

В ході виконання курсової роботи ми розглянули декілька видів швейних машин. Зараз розуміємо, що на сьогодні постає глобальна проблема на всих етапах швейного виробництва. Внаслідок цього проводимо узагальнення результатів,які дають можливість зробити висновок, що підприємства швейної промисловості потребують реабілітації на макрорівні. Задля ефективнішого розвитку швейної промисловості доцільним вважаємо застосування таких заходів:

забезпечення стабільності господарського, податкового та митного законодавства, що сприятиме залученню інвестицій;

здійснення жорсткішого контролю під час ввезення швейних виробів для запобігання контрабанді;

впровадження технічних бар’єрів на шляху ввезення "секонд-хенду", зокрема санітарно-гігієнічних висновків;

спрямування діяльності підприємств на підвищення якості продукції та розширення асортименту відповідно до вимог ринку;

зменшення частки виробництва за давальницькою схемою за рахунок випуску продукції відповідної якості на внутрішній ринок;

сприяння сертифікації підприємств швейної промисловості за міжнародними стандартами.

Список використаних джерел

1. Єдиний тарифно-кваліфікаційний довідник робіт і професій робітників. Вип.49. Розділ: Швейне виробництво. - М.: Держ. кім. СРСР <http://ua-referat.com/%D0%A1%D0%A0%D0%A1%D0%A0> з праці і соціальних питань, 1986. - 64с.

2. Інструкція з виготовлення виробів пальтову - костюмного асортименту. М.: АТ "РОСЛЕГПРОМ", 1993-144с.

. Баженов В.І. Матеріали для швейних виробів: підручник для середніх спеціальних закладів. - 3е видання, виправлене і доповнене. - М.: Легка і харчова промисловість, 1982. - 312С.: Іл.

. Першина Л.Ф., Петрова С.В. Технологія швейного виробництва. Підручник для середніх навчальних закладів. - 2е вид., Перераб. і доп. - М.: Легпромбитіздат, 1991. - 416 с.: Іл.
