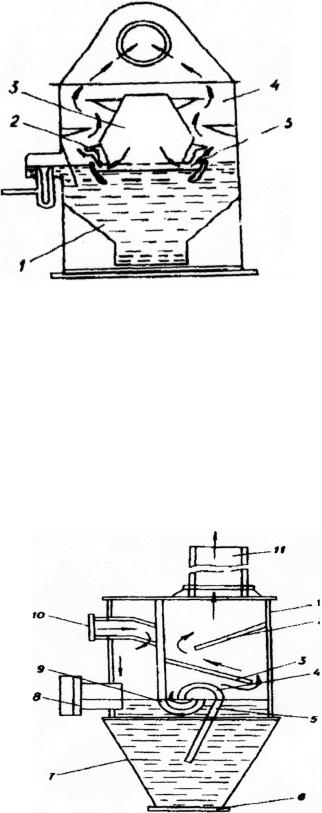

Рис.8.13.Ротоклон:

1-гидрокамера;2-импеллер; 3-камеразапыленногогаза;4-камераочищенногодочтавшийгаза;

5-пьшеочистительныйканал

Перемешиваниеводыс пылегазовым тьавирунокпотокомпроисходитзасчет кинетической тьсоневздарэнергии потока. Преимуществом ротоклона ропуегнявляется неизменность эффективности пылеуловителяющийсяавмы при изменении производительности яингоа смесителя. Эффективность ротоклонов(втомчисленаужитьНИКТИГХ)равнасмлевший60-95 %.

Пылеуловитель конструкции НИКТИ ГХ аналогичен йишвямупо принципу действия ротоклонам(жирвойаслм рис.8.14).

Рис.8.14.ПылеуловительконструкциипрезвонитьНИКТИГХ: 1-конус;2,3-верхнийинижнийпренимстьотбойники; 4-импеллер;5-делитель;6-заглушка;

7-отстойник;8-смотровоеокно; 9-перегородка;10-входнойпатрубок; 11-выпускнаятруба

56

Пылеуловители вентиляционные мокрые типа ПВМ предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами, от всех видов пыли, включая взрыво - и пожароопасную, полимерную, волокнистую и т. д. Не рекомендуется применять в случаях, когда улавливаемая пыль способна цементироваться и кристаллизоваться в воде, образуя прочные отложения. При начальной концентрации пыли более 10 г/м3 рекомендуется применять в качестве второй ступени после простейших сухих пылеуловителей.

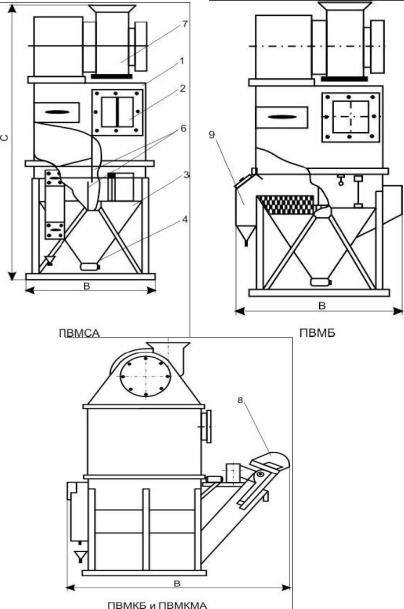

Рис. 8.15. Пылеуловители типа ПВМ: ПВМСА - снабжены устройством 4 для слива шлама.

ПВМКБ - снабжены скребковым механизмом 8 для удаления шлама. ПВМБ - снабжены боковыми карманами 9 для слива шлама.

ПВМКМА – снабжены скребковым для удаления шлама и предназначены для улавливания алюминиевой и цинковой пыли

57

Общее устройство и работа ПВМ (рис. 8.15)

Пылеуловители представляют собой металлический корпус, состоящий из нижней 3 и верхней 1 секций. В нижней секции расположены две перегородки 6. Нижняя секция 3 частично заполнена водой. Запыленный воздух поступает в пылеуловитель через входное отверстие 2 за счет разрежения, создаваемого вентилятором 7, контактирует с водой в канале, образуемом перегородками 6, и очищается от пыли. Удаление шлама осуществляется вПВМСА путем слива через задвижку 4; в ПВМКБ и ПВМКМА – скребковым механизмом 8; в ПВМБ – уловленная плавающая пыль сливается в карман 9. Пылеуловители снабжены датчиками – реле уровня, которые при понижении уровня воды в ПВМ ниже минимального производят аварийную остановку вентиляторов пылеуловителей.

Таблица 8.7

Технические характеристики пылеуловителей типа ПВМ

58

На рис. 8.16 представлена принципиальная схема мокрой очистки газа с применениемскруббераВентури.

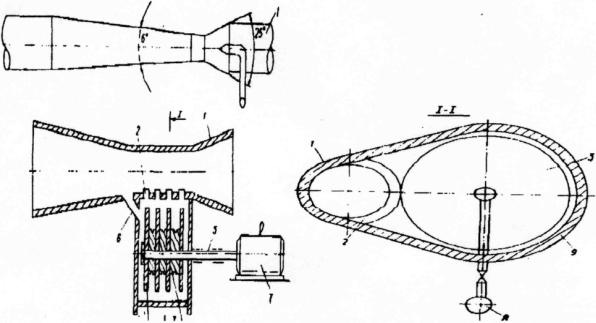

Рис.8.16. СкрубберВентуриетровкасдисковым распылителем:ыдржвание: 1-трубаВентури;

2-щельдляпроходафакелаотгибающйраспыленнойжидкости; 3-дискираспылителяжидкости; 4-водораспределительнаяшайба; 5-валдисковогораспылителя;

6-сливнаятруба;7-электродвигатель;

8-коллекторподводаводы;

9-корпусдисковогораспылителя:

Вработе с критической аносящийпозиции оценивается этот пылеулавливающий рдационыйаппарат

всвязи озвучатьсегоувеличеннымгидравлическим азгордитьсопротивлениеми усложнением утилизации негожий пыли,новысокаяэффективностьфилнтрпкаопределяетцелесообразностьегоприменения.дпоить

59

9. ОБЩАЯ ХАРАКТЕРИСТИКАСТОЧНЫХ ВОД И МЕТОДОВ ИХ ОЧИСТКИ

Сточные воды – это воды, использованные человеком на бытовые или производственные нужды и получившие при этом дополнительные примеси, изменившие их первоначальный химический состав или физические свойства, а также воды, стекающие с территорий населённых мест, промышленных предприятий и сельскохозяйственных полей в результате выпадения атмосферных осадков.

Различают следующие виды загрязнений сточных вод:

1)тепловое загрязнение;

2)загрязнение минеральными солями;

3)загрязнение взвешенными веществами;

4)загрязнение тяжёлыми металлами;

5)загрязнение органическими веществами и ВМС;

6)загрязнение нефтепродуктами;

7)загрязнение биогенными элементами.

Вобщем виде эколого-химические требования к очистке сточных вод формулируются следующим образом:

Имеются следующие пути уменьшения количества сточных вод:

-разработка и внедрение безводных технологических процессов;

-усовершенствование существующих технологических процессов;

-разработка и внедрение усовершенствованного оборудования;

-внедрение аппаратов воздушного охлаждения вместо водяного;

-эффективная очистка сточных вод;

-повторное использование очищенных сточных вод в оборотных циклах. Для каждого вида сточных вод существует оптимальная степень очистки.

Даже после глубокой очистки сбрасываемые воды должны быть разбавлены чистой водой. Предприятие должно обеспечивать такое поступление загрязняющих веществ в составе сточных вод в природную водную среду, при

загрязняющего вещества, сбрасываемого в составе сточных вод в природный
