Во избежание износа	вентилятора при работе с абразивной пылью
циклоны рекомендуется устанавливать		перед вентилятором на всасывающей
стороне. В этом случае	для уменьшения гидравлического сопротивления
циклона на выхлопном патрубке рекомендуется устанавливать "улитку".
Чтобы продлить срок службы		циклона, работающего с абразивной

пылью, завихритель может быть изготовлен из низколегированной стали. Оптимальная скорость входа запылённого воздуха в завихритель равна

16м/сек.

Циклон эффективно работает при запылённости входящего не более 20г/м 3. Эффективность очистки циклона 92-98% и зависит от характера и дисперсности пыли, а также от типоразмера циклона. Циклоны изготавливаются в климатическом исполнении УХЛ с категорией размещения

1,2,3 и 4 по ГОСТ 15150-69.

В основе разработок НИИстройдормаша и НИИОГАЗа лежит система в которой в качестве первой ступени очистки установлен дымосос - пылеуловитель с выносным циклоном рециркуляции. Система пылеулавливани с циклоном рециркуляции имеет ряд существенныхпреимуществ. Кроме небольшихгабаритов и


массы, по сравнению с установкой	из групповых циклонов,				она характеризуется
высокой степенью улавливания пыли.
Высокоэффективные циклоны типа СЦН-40				предназначены для
высокоэффективной очистки	технологических газов				и вентиляционных
выбросов от средне- и мелкодисперсной		пыли	в	различных		отраслях
промышленности. Выпускаются групповые циклоны			(по	4	в группе),	а также

одиночные с правым и левым вращением газового потока (рис. 8.5).

Основные технические характеристики: аэродинамическое сопротивление при t=20°С и скорости в корпусе циклона Wц =1,6 м/с, Wц =1,9 м/с (1830 и 2580 Па соответственно). Эффективность очистки для пыли с ρn =2650 кг/м3, σn =3,5 d50

=25 мкм - не менее 91-94%. Запыленность очищаемого воздуха - не							более 1000
г/м3. Температура очищаемого воздуха, не более 400 °С.
	Производительность			групповых циклонов (4		в группе)	показана
в табл. 8.3 и в табл. 8.4.							Таблица 8.3
				Циклоны типа СЦН-40			Таблица 8.3
				Циклоны типа СЦН-40

	Марка циклона				Производительность, м3/ч
					W =1,6 м/с	W =1,9 м/с
	СЦН – 40 – 300 х 4				1630	1930
	СЦН – 40 – 400 х 4				2890	3430
	СЦН – 40 – 500 х 4				4520	5370
	СЦН – 40 – 600		х 4		6500	7730
	СЦН – 40 – 700		х 4		8950	10630
	СЦН – 40 – 800		х 4		11570	13740
	СЦН – 40	– 900	х 4		14650	17400
	СЦН – 40	– 1000 х 4			18100	21480
	СЦН – 40	– 1100 х 4			21900	26000
	СЦН – 40	– 1200 х 4			25880	30730

Таблица 8.4

Габаритные и присоединительные размеры (мм) циклонов СЦН-40

Марка	D	D1	D2	D3	D4	D5	D6	D7		H	H1	H2	H3	H4
группового
циклона
СЦН40-300х4	300	274	237	660	360	300	406	338		2209	1774	1576	440	404
СЦН40-400х4	400	354	317	860	360	300	406	444		2823	2324	2086	610	536
СЦН40-500х4	500	415	377	1050	360	300	406	548		3511	2933	2637	780	668
СЦН40-600х4	600	572	530	1240	360	300	408	654		4200	3583	3248	950	804
СЦН40-700х4	700	572	530	1450	360	300	408	758		4774	4111	3738	1130	936
СЦН40-800х4	800	677	630	1660	360	300	408	862		5556	4720	4289	1310	1068
СЦН40-900х4	900	767	720	1860	360	300	408	966		6255	5343	4859	1480	1200
СЦН40-1000х4	1000	867	820	2060	360	300	408	1072		6916	5928	5369	1530	1332
СЦН40-1100х4	1100	967	920	2270	360	300	408	1176		7444	6384	5801	1560	1472
СЦН40-1200х4	1200	967	920	2470	360	300	408	1280		8048	6904	6261	1680	1604

Марка	H5	H6	H7	H8	B1	B2	B3		B4		d	d1	d2	M, кг
группового
циклона

СЦН40-300х4	730	268	232	644	866	370	100		136		8	13	12	260
СЦН40-400х4	890	344	308	844	1066	480	132		168		8	13	12	400
СЦН40-500х4	1070	428	384	1085	1256	588	164		208		10	13	14	570
СЦН40-600х4	1290	508	462	1385	1448	698	198		244		10	13	14	1070
СЦН40-700х4	1470	584	538	1565	1658	806	230		276		14	13	14	1400
СЦН40-800х4	1680	660	614	1806	1868	914	262		308		14	13	14	1720
СЦН40-900х4	1880	748	690	2066	2070	1022	294		350		14	13	14	2370
СЦН40-1000х4	2090	824	766	2266	2270	1132	326		384		18	13	18	2890
СЦН40-1100х4	2290	908	846	2386	2482	1240	363		424		18	13	18	4560
СЦН40-1200х4	2420	984	922	2536	2682	1348	394		456		18	13	18	5350

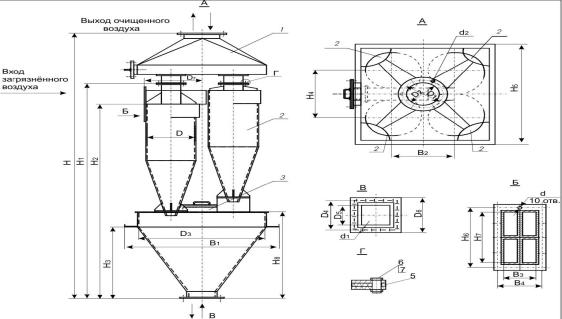

Рис. 8.5. Схема циклона СЦН-40: 1-камера очищенного газа; 2-циклон; 3-люк; 4-бункер


Рукавные фильтры ФРИП предназначены			для	высокоэффективной
очистки запыленного	воздуха (газа)	от пыли в вытяжных аспирационных
системах различных	отраслей	промышленности:		металлургической,

химической, деревообрабатывающей, стройиндустрии и т.д. Фильтры ФРИП выпускаются нескольких исполнений:

-для улавливания пылей, не являющихся токсичными, пожаро- и взрывоопасными с температурой очищаемого воздуха до 130°С;

-для улавливания взрывоопасных пылей;

-для улавливания пылей при очистки высокотемпературных газов до

260°С.

Фильтр состоит из корпуса, разделенного на камеры неочищенного и очищенного газов, фильтровальных элементов (каркасного типа), клапанной

секции с управляющими электромагнитами и устройством управления регенерацией рукавов.

Запыленный воздух через входной патрубок поступает в камеру, где расположены фильтрующие рукава. Пыль задерживается на фильтрующей поверхности материала, а очищенные газы удаляются через верхние открытые части рукавов в камеру очищенного газа.

Фильтрующие рукава изготавливаются на специализированном швейном

оборудовании из высокоэффективных				нетканых фильтрующих полотен как
отечественного,	так и		зарубежного	производства.		Рукава		могут	также
изготавливаться	из	токопроводящих		материалов	для	снятия		статического
заряда.
Регенерация фильтровальных рукавов осуществляется							периодически по
заданному циклу		без отключения		фильтра односторонней				импульсной
продувкой сжатым воздухом, поступающим внутрь рукавов сверху									через
отверстия в продувочных			коллекторах. Длительность импульсов и частота
циклов регенерации		устанавливается		с помощью		прибора		управления
регенерацией, входящего в комплект поставки фильтра.
Система регенерации рассчитана на использование							сжатого воздуха
давлением 0,3 - 0,6 МПа (3 - 6 кгс/см2).
Сжатый воздух, поступающий на фильтры,					должен быть осушен и
очищен не ниже 10 класса по ГОСТ 17433-80.
Фильтры	для	улавливания взрывоопасных				пылей		оснащены
предохранительными клапанами с разрушающей мембраной.							Фильтры ФРИП

во взрывозащищенном исполнении изготавливаются до типоразмера ФРИП-180 включительно, что видно из табл.8.5. При этом пусковая аппаратура фильтра должна устанавливаться в отдельном (невзрывоопасном) помещении.

Таблица 8.5 Технические характеристики рукавных фильтров типа ФРИП

Показатель				ФРИП-	ФРИП	ФРИП	ФРИП	ФРИП	ФРИП	ФРИП		ФРИП
				5	-10	- 15	- 30	- 60	- 90		- 180	- 360
Производительность по				540	1080	1620	3240	6500	9700	19400		38400
очищаемому газу, м3/ч, не
более
Площадь	поверхности			5	10	15	30	60	90		180	360
фильтрования, м2, не
менее
Количество секций				1	1	1	1	2	3		1	2
Массовая	концентрация			50	50	50	50	50	50		50	50
пыли в очищаемом газе на
входе, г/м3, не более
Аэродинамическое				1,2-2	11,2-2	1,2-2	1,2-2	1,2-2	1,2-2		1,2-2	1,2-2
сопротивление,		кПа		(120-	(120-	(120-	(120-	(120-	(120-	(120-		(120-
(кгс/м2), не более				200)	200)	200)	200)	200)	200)		200)	200)
Давление продувочного				0,3-0,6	0,3-0,6	0,3-0,6	0,3-0,6	0,3-0,6	0,3-0,6	0,3-0,6		0,3-0,6
воздуха, МПа (кгс/см2)				(3-6)	(3-6)	(3-6)	(3-6)	(3-6)	(3-6)		(3-6)	(3-6)
Наибольший	расход			1,7	3,5	5	10	20	30		60	120
продувочного воздуха,
м3/ч
Допустимое	давление			5 (500)	5 (500)	5 (500)	5 (500)	5 (500)	5 (500)	5 (500)		5 (500)
(разрежение)	внутри
аппарата, кПа (кгс/м2)
Габаритные размеры, мм:
длина, L				820	990	1280	1280	2270	3300		2565	4940
ширина, B				110	1440	1540	1540	1540	1540		2650	2670
высота, H				2320	2316	2480	3489	3489	3480		6090	6090
Масса, кг, не более ичвонярпуК				320	410	600	800	1300	1900		3900	9200
Для обеспечения нормальной работы фильтра								проводится периодическая
или постоянная (в зависимости						от начальной запыленности) выгрузка
уловленной пыли из бункера.					Если выгрузка пыли производится						в процессе
эксплуатации фильтра, должна быть обеспечена герметизация											выгрузного
отверстия,	которая		осуществляется			посредством шлюзовых					питателей

(шлюзовых затворов типа ШЗ или другого типа). Возможна установка других герметизирующих устройств. Для работы фильтров с 2-мя или 3-мя бункерами применяются шнековые транспортеры (по отдельному заказу), осуществляющие опорожнение бункеров и выгрузку пыли в одной точке. Для

герметизации шнекового		транспортера	на его выгрузном		отверстии
необходимо	установить	шлюзовой	затвор	или	другие
герметизирующие-выгрузные устройства.
По заказу	фильтр(-ы)	могут быть	оснащены системой автоматики,

которая может включать:

-	регенерацию при достижении фильтром заданного сопротивления;
-	сигнализация и защиту	фильтра от повышенной температуры

очищаемых газов;

- управление пылевыгрузными устройствами одного или нескольких фильтров.

Система автоматики имеет возможность передачи всей информации на верхний уровень для контроля и управления системой очистки воздуха в комплексе с технологией, которую она обслуживает.

По отдельному заказу фильтры могут изготавливаться с опорой. При заказе должно указываться расстояние от фланца(-ев) выгрузного отверстия

бункера(-ов) до основания опоры.
Эффективность	фильтров зависит от	концентрации и дисперсности
улавливаемой пыли,	типа фильтрующего	материала, используемого при

изготовлении фильтрующих рукавов. В базовом исполнении с фильтрующим материалом из полиэстера эффективность фильтров составляет не менее 99,9%

и остаточная запыленность, как правило, не превышает 10 мг/м3.
В случаях, когда требуется	более высокая эффективность или
необходимо улавливать очень мелкодисперсные аэрозоли, фильтрующие

рукава могут быть изготовлены из специального фильтрующего материала

покрытого мембраной из нановолокон.		В этом	случае остаточная
запыленность может составить менее 1мг/м3.
В табл. 8.5 указана	стандартная	маркировка	фильтров ФРИП из

углеродистой стали для улавливания невзрывоопасных пылей при температуре

очищаемого воздуха не более 130°С.
В случае,	когда фильтры изготавливаются для очистки воздуха		(от
взрывоопасных	пылей; при повышении	температуры; с корпусом	из

антикоррозионной стали) маркировка дополняется индексом:

Т – температуростойкий; В – взрывозащищенный; К - коррозионностойкий. Примеры: ФРИП-15В; ФРИП-30К; ФРИП-60Т; ФРИП-60ВТ; ФРИП-60ВК

и т.д.

Таблица 8.6 Габаритные и присоединительные размеры рукавных

фильтров типа ФРИП

Тип								Размеры, мм
фильт-
ра
ра	A	A1	A2	A3	H	H1	H2	H3	H4	h1	h2	B	B1	B2	b1	b2
	A	A1	A2	A3	H	H1	H2	H3	H4	h1	h2	B	B1	B2	b1	b2
ФРИП	820	-	362	-	2316	820	1323	308	696	265	450	1100	505	-	280	210
-5
ФРИП	990	-	447	-	2316	820	1323	308	696	265	450	1440	675	-	280	210
- 10
ФРИП	1240	-	650	-	2550	1043	1323	330	900	265	450	1540	700	-	280	210
- 15
ФРИП	1240	-	650	-	3550	2043	2323	330	900	265	450	1540	700	-	280	210
- 30
ФРИП	2270	1075	1160	300	3550	1840	2323	330	900	265	450	1540	700	-	500	210
- 60
ФРИП	3300	1075	-	300	3550	1383	2323	408	900	265	610	1540	700	-	720	210
- 90
ФРИП	2565	-	1310	-	6090	-	3920	530	1820	400	700	2650	1280	245	700	400
- 180
ФРИП	4935	2370	2495	-	6090	-	3920	755	1820	400	1150	2670	1280	245	1150	400
- 360
