Материал: Расчет стержня на кручение. методические указания к выполнению контрольных и расчетно-графических работ по курсу Сопротивление материалов. Мухтаров Р.А., Резунов А.В

Окончание таблицы 1

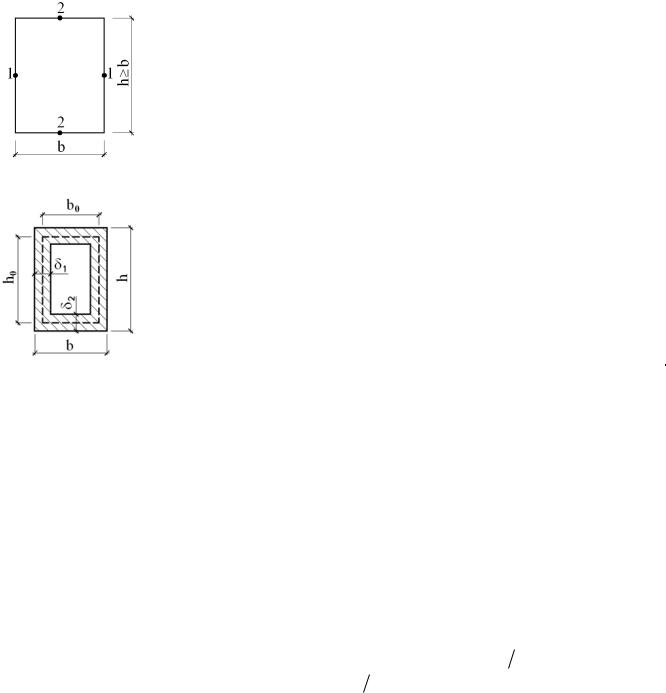

в стержнях прямоугольного сечения получены методами теории упругости. Значения коэффициентов k1 , k2 , k3 зависят от отношения длинной стороны к

короткой и представлены в табл. 2 [6]

Таблица 2 Коэффициенты k1 , k2 , k3 для расчета прямоугольных сечений на кручение

интегрируя обе части которого в интервале xk , xk 1 , находим

где k и k 1 – углы поворота k-го и k+1-го сечений;

Mx x – аналитическое выражение крутящего момента на участке xk x xk 1 . Изменение углов закручивания по длине стержня иллюстрируется эпю-

рой x (см. п. 3.4).

Из условий (1) и (2) можно:

назначать размеры поперечных сечений (по известным значениям Mx max ,

, );

проверять прочность и жёсткость стержня, вычисляя по известным величи-

нам Mx max , Mnx max , Wx , Jx наибольшие напряжение max и относительный угол закручивания max , а затем сравнивая их с допускаемыми значениями

и ;

определять допускаемый крутящий момент Mx по заданным размерам се-

чения и величинам , .

Критериями экономичности сечений служат удельные геометрические характеристики крутильной прочности и жёсткости

A A

где A – площадь поперечного сечения стержня.

Чем больше wx и ix , тем рациональнее профиль.

2. ЗАДАНИЕ ДЛЯ ВЫПОЛНЕНИЯ РАСЧЕТНОЙ РАБОТЫ

Студенту выдается специальный бланк, в котором приводятся:

расчетная схема стержня, один конец которого защемлен, с указанием длины участков и нормативной нагрузкой (модулями сосредоточенных Mn1, Mn 2, Mn 3 и равномерно распределенных по длине с интенсивностью mn

пар внешних сил);

расчетное сопротивление R , модуль упругости E и коэффициент Пуассона материала;

коэффициент надежности по нагрузке f и допускаемый погонный угол закручивания ;

характеризующие геометрию сечений параметры d0 d (круглого с отверстием), hb (прямоугольного), 1 h 2 b (тонкостенных).

Бланк с заданием помещается в оформленную работу.

7

Требуется:

1.Построить эпюру крутящих моментов Mnx , изобразив ее с указанием масштаба под расчетной схемой.

2.Из условий прочности (с использованием гипотезы наибольших касательных напряжений) и жесткости определить диаметры d и d стержня сплошного круглого поперечного сечения. Для дальнейшего расчета из двух значений диаметра d принять наибольшее.

3.Под эпюрой Mnx построить с соблюдением масштаба эпюру углов закручивания x стержня с назначенным диаметром d.

4.Из условий (1) и (2) найти воспринимаемые крутящие моменты Mx

и Mnx для стержней круглого, кольцевого и сплошного прямо-

угольного сечений, тонкостенных открытого (в виде тавра) и замкнутого (прямоугольного трубчатого) профилей, равновеликих по площади A элементу, принятому по требованию п. 2.

5. Вычислить по формулам (5) удельные характеристики wx, ix и назначить в качестве расчетного допускаемого момента Mx наименьшую

из величин Mx и Mx Mnx f .

6.Свести в таблицу сведения о геометрических показателях A, wx, ix, воспринимаемых Mx , Mx и допускаемом Mx моментах для всех рассмотренных случаев. Сделать вывод о том, какой тип сечения является наиболее рациональным при кручении.

7.Выполнить расчет на персональной ЭВМ по программе SHAFT (только для студентов очной формы обучения).

2.1.УСЛОВИЯ ВЫПОЛНЕНИЯ РАСЧЕТНОЙ РАБОТЫ

2.1.1. ЗАДАНИЕ

Вычерчивается расчетная схема стержня с нормативными нагрузками и указываются числовые значения всех размеров и нагрузок.

Вычисляются допускаемое (по третьей гипотезе прочности) касательное напряжение R2 и модуль упругости материала при кручении

2.1.2. ПОСТРОЕНИЕ ЭПЮРЫ КРУТЯЩИХ МОМЕНТОВ

Началом координат задаются на свободном конце стержня. При этом исключается необходимость определения реактивного момента в заделке. Ось x совмещается с продольной осью стержня и направляется к опоре. Назначаются

8

границы участков, в пределах которых аналитический вид функции Mnx x не

меняется. Началом нового участка является сечение, в котором на расчетной схеме указаны сосредоточенные крутящие моменты Mni и появляются или за-

канчиваются распределенные пары сил mn.

В пределах каждого из участков мысленно проводится поперечное сечение, разрезающее стержень на две части. Защемленная часть стержня отбрасывается. Для оставшейся (рассматриваемой) части из уравнения равновесия моментов всех сил (внешних и внутренних) относительно оси x получают анали-

тическое выражение крутящего момента Mnx x с учетом принятого в п.1 правила знаков. Вычисляются значения Mnx в характерных сечениях.

По полученным данным под расчетной схемой стержня в масштабе строится эпюра Mnx с указанием цены деления масштаба.

Если на участке с распределенными парами сил крутящий момент Mnx изменяет знак, то необходимо определить координату сечения, в котором Mnx равен нулю, и указать ее на эпюре.

2.1.3. ОПРЕДЕЛЕНИЕ ДИАМЕТРА СТЕРЖНЯ СПЛОШНОГО КРУГЛОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ

Для дальнейших исследований принимаем стержень с наибольшим (из d и d ) диаметром d, при котором находят:

площадь поперечного сечения А;

моменты сопротивления Wx и инерции Jx по табл. 1;

удельные геометрические характеристики wx и ix по формулам (5); воспринимаемые крутящие моменты, исходя из условий прочности (1) и

жесткости (2),

2.1.4. ПОСТРОЕНИЕ ЭПЮРЫ УГЛОВ ЗАКРУЧИВАНИЯ СТЕРЖНЯ СПЛОШНОГО КРУГЛОГО СЕЧЕНИЯ

Углы поворота φ вычисляется относительно неподвижного опорного се-

Здесь учтено, что начало отсчета выбрано на свободном конце стержня и построение эпюры x следует выполнять от защемленного сечения, двигаясь в сторону уменьшения значений x.

На участках xk , xk 1 вычисляют значения функции x :

при xk и xk 1 , если нет распределенных нагрузок и x изменяется по линейному закону;

с шагом xk 1 xk 4 и в сечениях, где Mnx x 0 , при наличии распределенной нагрузки mn.

По полученным данным под эпюрой Mnx в определенном масштабе строится эпюра x .

Если при выполнении задания начало отсчета координаты x выбрать на защемленном конце стержня, предварительно найдя крутящий момент в заделке, то вместо (12) следует использовать выражение

Формула (13) позволяет найти угол поворота сечения с координатой x относительно сечения с координатой xk меньшей x.
