На интервале t0t1 открыты два тиристора диагонали вентильного моста и конденсатор Ск контура коммутации заряжается в колебательном режиме от источника входного напряжения. На интервале t1t2 идет колебательный разряд конденсатора на звено постоянного тока через вентили обратного тока той же диагонали вентильного моста, при этом тиристоры восстанавливают свои управляющие свойства. На интервале t2t3 все вентили моста закрыты и посто-

янный ток id звена постоянного тока течет только в цепь нагрузки Zн. В момент времени t3 включаются тиристоры второй диагонали моста и происходят аналогичные процессы перезаряда коммутирующего конденсатора Ск в противоположном направлении. Ток нагрузки iн определяется как разность тока id в звене постоянного тока и тока iк коммутирующего контура LкСк и имеет двойную частоту по отношению к частоте выходного напряжения инвертора.

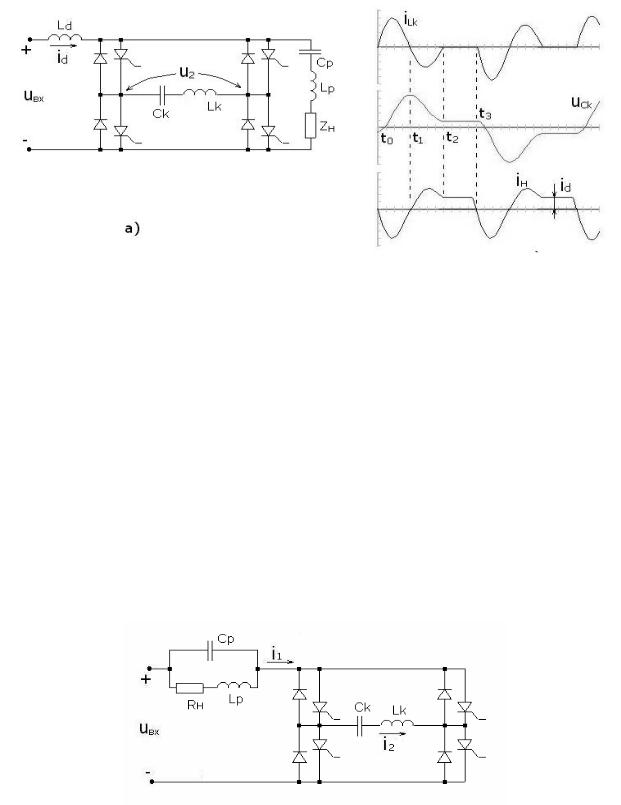

Во второй схеме резонансного инвертора с удвоением частоты на рис. 2.2.17 [17] нагрузка Rн включена последовательно (совместно с разделительными элементами CpLp) в цепи входного тока инвертора.

Рис. 2.2.17

Гармоника входного тока, имеющая двойную частоту по отношению к частоте выходного напряжения инвертора, как это видно из диаграммы тока

id на рис. 2.2.16,б, выделяется в нагрузке.

80

2.2.3.2. МНОГОЯЧЕЙКОВЫЕ ИНВЕРТОРЫ

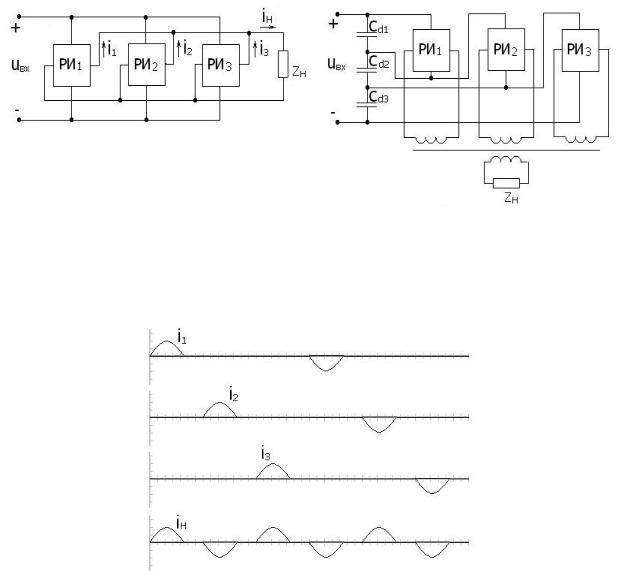

Блок-схемы трехъячейковых инверторов показаны на рис. 2.2.18,а,б с параллельным включением ячеек по входу “а” и с последовательным включением по входу и параллельным включением ячеек по выходу “б”. Диаграммы работы такой композиции ячеек приведены на рис. 2.2.19. Упрощенные диаграммы построены при условии, что ячейки резонансных инверторов выполнены по схемам с вентилями обратного тока, режим работы которых был пояснен на рис. 2.2.3.

а

б

Рис. 2.2.18

Уменьшая в соответствующее число раз (здесь в 3 раза) частоту работы каждой ячейки и вводя требуемый сдвиг по фазе между ними (первые три диаграммы на рис. 2.2.19), получаем в нагрузке увеличенную (здесь в 3 раза) частоту выходного напряжения, как показано на нижней диаграмме рис. 2.2.19.

Рис. 2.2.19

Необходимо заметить, что, хотя частота коммутации тиристоров в каждой ячейке в соответствующее число раз (здесь три) ниже частоты выходного напряжения, тиристоры инвертора загружены импульсами тока с длительностью, соответствующей полупериоду частоты выходного напряжения. Это уменьшает потери на коммутацию в тиристорах, но увеличивает потери от прохождения прямого тока в них.

81

2.2.4. РЕЗОНАНСНЫЙ ИНВЕРТОР КЛАССА Е

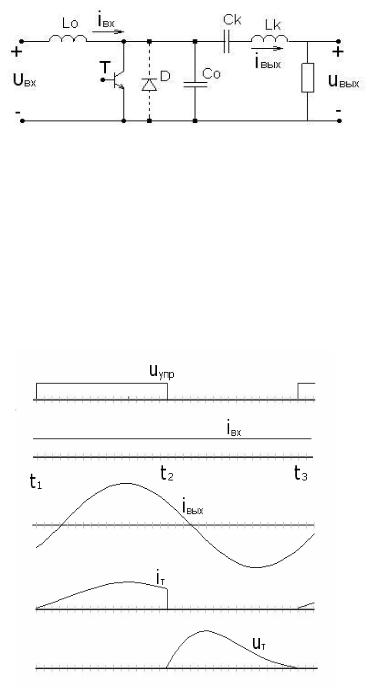

Простейшим типом резонансного инвертора является однотранзисторный

резонансный инвертор класса Е, схема которого показана на рис. 2.2.20.

Рис. 2.2.20

Период синусоидального выходного напряжения, создаваемого протеканием тока последовательного LкСк-контура по сопротивлению нагрузки R, складывается из двух интервалов постоянства структуры схемы. На первом интервале t1t2 включен транзистор Т и в индуктивности входного реактора L0 запасается энергия, отбираемая входным током I0 от источника входного сигнала Uвх. В выходной цепи при этом протекает синусоидальный ток от колебательного перезаряда конденсатора Ск последовательного LкСк-контура

(рис.2.2.21).

Рис. 2.2.21

На втором интервале t2t3 транзистор Т закрыт и ток I0 входного реактора протекает через цепь, образованную параллельным соединением конденсатора С0 с цепью, состоящей из последовательного LкСк-контура с сопротивлением нагрузки R. Этим обеспечивается восполнение потерь энергии в LкСк- контуре, израсходованной в нем на первом интервале. Для предотвращения смены напряжения на транзисторе Т он шунтирован диодом D, показанным на рисунке пунктиром.

82

Обычно схема применяется при малых мощностях нагрузки (менее 100 Вт) в случае фиксированного выходного напряжения. Однако выходное напряжение можно регулировать изменением частоты управляющих импульсов трансформатора Т. В связи с переключением транзистора при нулевом напряжении в нем будут малые потери, что позволяет поднять частоту переключения и тем самым уменьшить массо-габаритные показатели инвертора.

2.2.5. ЗАКЛЮЧИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО РЕЗОНАНСНЫМ ИНВЕРТОРАМ

Класс резонансных инверторов характеризуется большим разнообразием схемотехнических решений. Это связано с тем, что, хотя базовые схемы вентильных комплектов остались прежними (нулевая, полумостовая, мостовая), имеется еще известное множество схем резонансных цепей второго, третьего, четвертого порядка и множество вариантов их подключения к вентильному комплекту.

Простейшим типом резонансного инвертора является инвертор класса Е, содержащий всего один управляющий вентиль (транзистор). Но низкая энергетическая эффективность преобразования энергии при этом ограничивает область его применения мощностями до 100 Вт (источники питания). Тиристорные резонансные инверторы без обратных диодов более эффективно преобразуют постоянный ток в переменный и предназначены для питания постоянной или мало меняющейся нагрузки в единицы или десятки киловатт. Тиристорные резонансные инверторы с обратными диодами сложнее схем без обратных диодов, но позволяют питать нагрузку, меняющуюся в широком диапазоне, начиная от холостого хода. Предельная частота выходного напряжения в таких инверторах обычно не превышает порядка десяти килогерц для современных типов высокочастотных тиристоров.

При необходимости получения более высоких частот выходного напряжения с мощностями в десятки и сотни киловатт используют схемы резонансных инверторов с удвоением или учетверением частоты либо реже многоячейковые инверторы.

Еще большие возможности открываются у резонансных инверторов (с обратными диодами), выполненными на силовых транзисторах. Введение частотного и широтно-импульсного регулирования режима работы резонансного контура позволяет формировать требуемые внешние характеристики, обеспечивает электронную защиту, но стоимость таких инверторов – наивысшая среди всех остальных типов резонансных инверторов.

Близкая к синусоидальной форма выходного напряжения инвертора при работе в режиме непрерывного выходного тока позволяет для расчета внешних и регулировочных характеристик использовать расчет по первой гармонике (как это сделано в этом разделе методом АДУ(1)). При необходимости оценки качества выходного напряжения, характеризуемого степенью отклонения его от синусоиды (коэффициентом гармоник), расчет с учетом реальной формы напряжения здесь также удобно сделать прямым методом АДУ2.

83

2.3.ИНВЕРТОРЫ НАПРЯЖЕНИЯ

2.3.1.ОДНОФАЗНЫЕ ИНВЕРТОРЫ НАПРЯЖЕНИЯ

Автономный инвертор напряжения как преобразователь постоянного входного напряжения в переменное выходное напряжение отличается от автономного инвертора тока тем, что получает питание от источника напряжения (ЭДС) безындуктивного характера. Действительно, в соответствии с соотношением (1.4.2) части 1 [1]

uвых = ψпuвх ,

(2.3.1)

iвх = ψпiвых ,

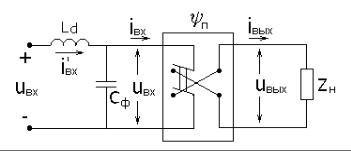

где ψп – коммутационная функция вентильного комплекта есть переменная единичная функция (без постоянной составляющей), определяющая форму выходного напряжения инвертора, как это видно из рис. 2.3.1 для простейшей формы коммутационной функции – меандра.

Рис. 2.3.1

Как видно из второго уравнения, входной ток инвертора будет импульсным (со скачком тока), что не допускает присутствия во входном источнике индуктивности. Реальные источники входного напряжения (чаще всего выпрямители), как правило, обладают индуктивностью L (если это только не аккумуляторы). Для устранения ее влияния на входе инвертора напряжения включается фильтровый конденсатор Cф достаточной емкости, что является первой особенностью инвертора напряжения. Через него и замыкаются, минуя входной источник, скачки входного тока инвертора, как это видно из временных диаграмм на рис. 2.3.2.

Вторая особенность инвертора напряжения также видна из второго уравнения (2.3.1) и связана с тем, что входной ток инвертора iвх может принимать отрицательные значения при большом сдвиге фазы выходного тока инвертора iвых относительно коммутационной функции ψп (т.е. выходного напряжения). Для этого необходимо наличие двусторонней проводимости у ключей вентильного комплекта инвертора, т.е. ключи должны быть выполнены на вентилях с полным управлением (транзисторы, GTO-тиристоры),

шунтированных вентилями обратного тока.
