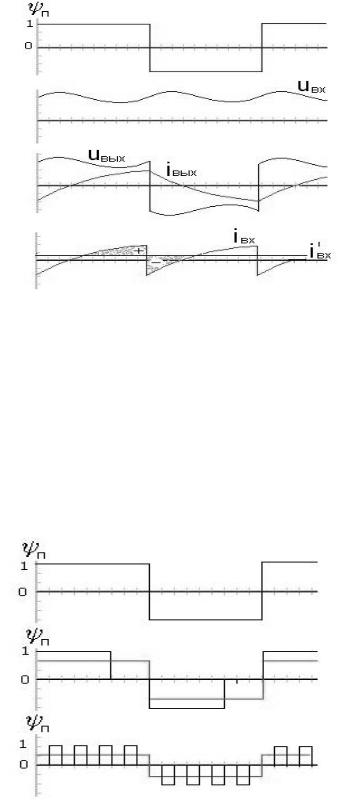

ставляющая первой коммутационной функции на рис. 2.3.3 есть нерегулируемый прямоугольник, а второй и третьей коммутационных функций – регулируемое по величине прямоугольное напряжение (за счет широтного и широт- но-импульсного регулирования соответственно). Последний способ формиро-

вания кривой выходного напряжения, называемый «120о управлением» в отличие от предшествующего рассмотренного «180о управления», используется для исключения гармоник, кратных трем, особенно неблагоприятных для такой типовой нагрузки инвертора, как асинхронные двигатели.

Для оценки качества выходного напряжения инвертора при регулировании найдем спектры этих напряжений. Действующее значение k-й гармоники напряжения инвертора при широтном регулировании будет равно в долях входного напряжения

где tи* = tиТ 2 – относительная длительность импульса в полупериоде выход-

ного напряжения.

Из (2.3.1) можно выразить доли высших гармоник напряжения по сравнению с первой как

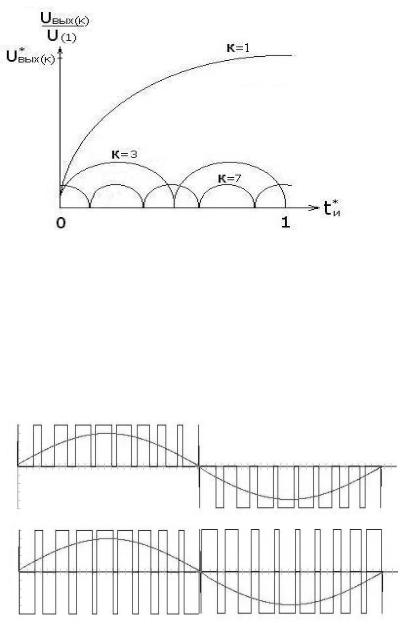

На рис. 2.3.4 построены зависимости первой гармоники по (2.3.2) и высших гармоник по (2.3.3) от относительной длительности импульса напряжения, которую можно назвать глубиной модуляции напряжения по управлению, меняющейся от 0 до 1. Присутствуют только нечетные гармоники, наибольшая

из которых – третья – при tи* = 23 исчезает. Но уже при tи* = 13 третья гармо-

ника почти сравнивается с первой. Поэтому широтное регулирование может применяться только в малом диапазоне изменения tи* для целей стабилизации

выходного напряжения. К тому же зависимость первой гармоники от глубины регулирования нелинейна.

Для улучшения спектра выходного напряжения инвертора используют широтно-импульсное регулирование на несущей частоте, значительно превышающей (в число раз, называемое кратностью коммутации – Кт) частоту выходного напряжения инвертора (последняя диаграмма на рис. 2.3.3). Это смещает гармоники напряжения, обусловленные регулированием, в область более высоких частот, что облегчает их фильтрацию в нагрузке.

86

выражаемой иррациональным числом. При дробно-рациональной кратности период повторения модулированной последовательности импульсов, формирующих выходное напряжение инвертора, определится как такой наибольший период выходного напряжения, в котором укладывается целое число периодов модулирующего сигнала и периодов тактов. Этот период задает период нижней субгармоники в кривой выходного напряжения, т.е. гармоники с частотой ниже частоты модулирующего сигнала, которой определяется частота основной гармоники выходного напряжения.

•По числу полярностей импульсов на длительности такта различают двухполярную модуляцию, когда такт образован совокупностью импульса положительной и отрицательной полярности (вторая диаграмма на рис. 2.3.5), однополярную модуляцию, когда такт образуется импульсом одной полярности и паузой (первая диаграмма на рис. 2.3.5), и квазиоднополярную модуляцию, когда после импульсов одной полярности, приближающихся по длительности к предельно минимальной длительности, допустимой при практической реализации, следуют импульсы другой полярности неизменной длительности, равной предельно минимальной [23]. Квазиоднополярная модуляция позволяет воспроизвести при широтно-импульсной модуляции как угодно малые величины выходного напряжения инвертора при наличии практических ограничений на минимальное время между коммутацией у реальных вентилей.

•По форме модулирующего сигнала, задающего закон изменения длительностей импульсов на такте, а значит, и форму гладкой составляющей выходного напряжения, различают синусоидальный, треугольный, трапецеидальный, прямоугольный законы модуляции.

•По способу однозначного определения конкретной длительности импульса на такте в функции непрерывного модулирующего сигнала различают ШИМ первого рода, когда длительность импульса зависит от значения модулирующего сигнала в некоторые фиксированные моменты времени, например

вмоменты начала импульса, ШИМ второго рода, когда длительность импульса обусловлена значением модулирующего сигнала в момент окончания модулируемого по длительности импульса, и ШИМ третьего и четвертого рода, когда длительность импульса определяется некоторой функциональной зависимостью от значения модулирующего сигнала в некоторой промежуточной точке на интервале импульса [24].

•По числу уровней модуля обобщенного вектора напряжения (см. далее раздел 2.3.2) трехфазного инвертора различают одноуровневые алгоритмы управления, реализуемые в классических трехфазных мостовых схемах инвер-

торов, и многоуровневые алгоритмы управления, реализуемые в модифициро-

ванных схемах трехфазных инверторов.

Для оценки качества выходного напряжения инвертора при синусоидальной широтно-импульсной модуляции необходимо знать спектры напряжения. Теория спектров широтно-модулированных последовательностей импульсов первоначально получила развитие в радиотехнике, где исследовалась возмож-

88

ность построения мощных усилителей сигналов, работающих в режиме переключения (режим усиления класса Д), т.е. в режиме широтно-импульсной модуляции [24], а также в теории связи, где изучалась возможность использования ШИМ для помехоустойчивой передачи сообщений. Был разработан эффективный метод нахождения спектров напряжений при широтно-импуль- сной модуляции, названный методом временной деформации. Технология применения этого метода достаточно проста. Сначала находят спектр немодулированной последовательности прямоугольных (или любой другой формы) импульсов. Затем в выражение для полученного спектра подставляют вместо регулируемого параметра (момент фронта импульса, длительность импульса) его принятый закон изменения во времени (закон модуляции). Полученное выражение приводят к виду, удобному для применения.

Таким образом, можно показать, что спектр напряжения при синусоидальной широтно-импульсной модуляции второго рода содержит помимо первой высшие гармоники, частоты которых

ωω = kКТ ωТ ± lω1 ,

где k, l равны 1,2,3,4....

При двухсторонней ШИМ в трехфазном инверторе в фазном напряжении инвертора (см. рис 2.3.14) будут присутствовать только гармоники порядка

n = k KT ± l,

где kT – кратность коммутации, а k не кратно трем и отсутствуют комбина-

ции, состоящие из двух нечетных либо четных чисел Реализация двухполярной ШИМ воз-

можна в любой базовой схеме однофазного инвертора (см. рис. 1.1.5,б, 1.1.6), а однополярная – только в двух последних схемах – полумостовой с нулевыми вентилями и мостовой. Все эти схемы инверторов, выполненных на реальных вентилях, имеют общий недостаток, связанный с конечным временем выключения вентилей. При этом из вновь включаемого вентиля и выключаемого вентиля (транзистора) на время его выключения образуется цепь короткого замыкания источника входного напряжения

и через транзисторы текут короткие импульсы больших сквозных токов, которые увеличивают потери и если их не ограничить, в состоянии вывести транзисторы из строя. Поэтому в реальных системах между моментом запирания одного транзистора плеча моста или полумоста и моментом отпирания другого транзистора этого же плеча вводится «мертвая» пауза, обычно порядка одной микросекунды.
