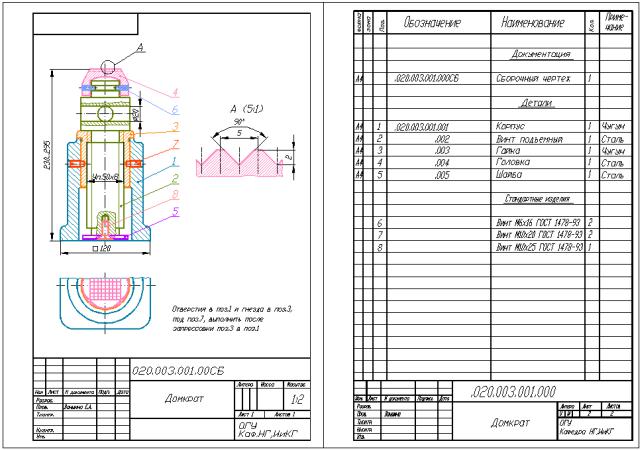

Рисунок А.39 – Сборочный чертеж «Домкрат». Спецификация

(варианты 20, 40)

Техническое описание устройства изделия «Домкрат»

Домкрат служит для подъема тяжестей на высоту до 65 мм.

В корпусе 1 запрессована застопоренная винтами 7 гайка 3, в которую входит подъемный винт 2, имеющий в верхней части два отверстия для рычага

(ломика), поворачивающего винт. На верхнем конце винта 2 надета свободно вращающаяся головка 4, удерживаемая винтами 6. Шайба 5, привинченная вин-

том 8, предохраняет винт 2 от полного вывинчивания.

46

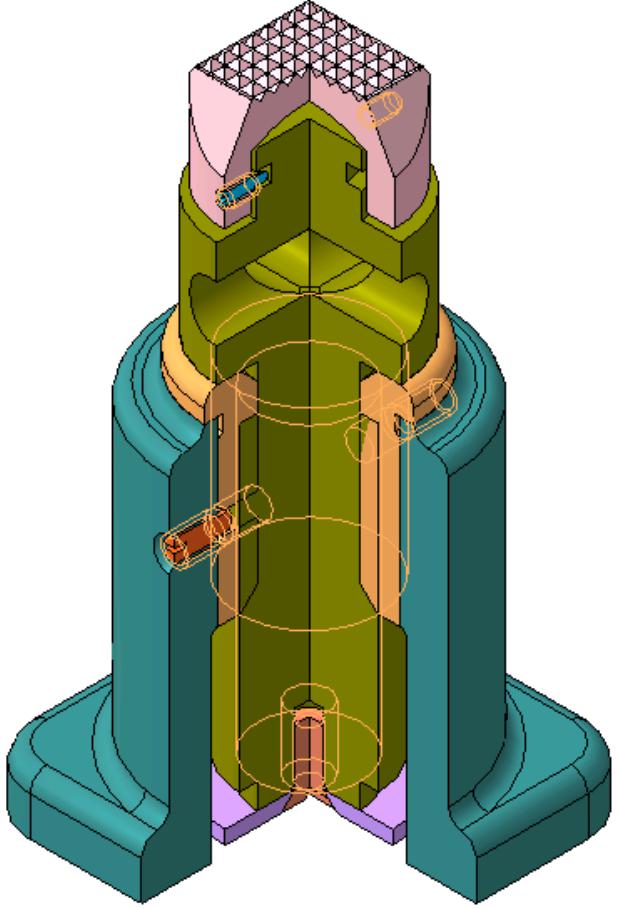

Рисунок А.40 – 3D-модель сборки изделия «Домкрат» (варианты 20, 40)
