Материал: Сборочный чертеж. Деталирование (90

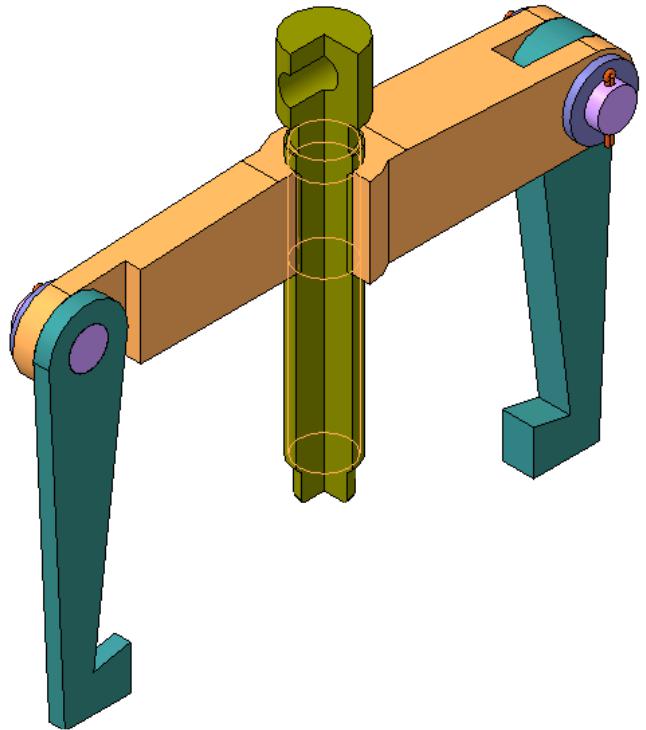

Рисунок А.34 – 3D-модель сборки изделия «Съемник-2» (варианты 17, 37)
41

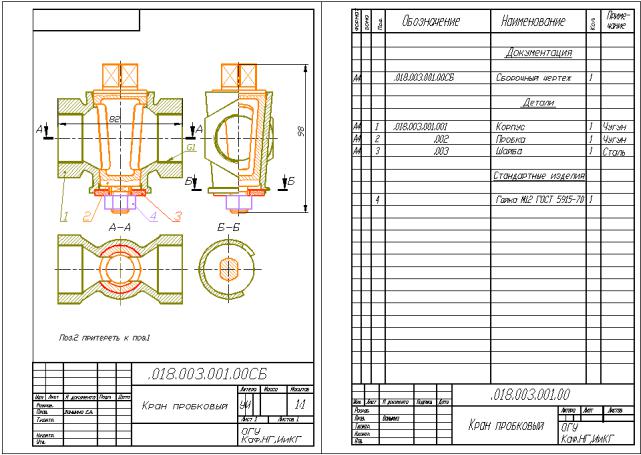

Рисунок А.35 – Сборочный чертеж «Кран пробковый». Спецификация
(варианты 18, 38)
Техническое описание устройства изделия «Кран пробковый»
Кран пробковый применяется для перекрытия трубопровода.
Для того чтобы жидкость или газ протекал по трубопроводу, пробка 2
должна занимать положение в корпусе 1 согласно чертежу. Чтобы кран пере-
крыл трубопровод, пробку 2 следует повернуть в корпусе 1 на угол 90 0.
Для обеспечения поворота пробки 2 на угол 90 0 на хвостовую часть пробки 2 надета фасонная шайба 3 (см. разрез Б-Б), выступ которой при край-
них положениях пробки 2 упирается в соответствующие выступы на нижнем торце корпуса 1. На верхнем торце пробки 2 имеется прорезь, по положению которой относительно продольной оси крана видно, открыт или перекрыт кран.
Гайка 4 служит для натяга пробки и удержания в необходимом положе-
нии шайбы 3.
42

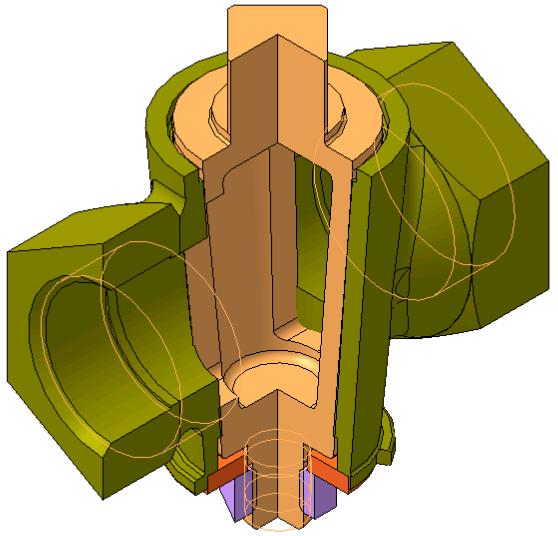

Рисунок А.36 – 3D-модель сборки изделия «Кран пробковый» (варианты 18, 38)
43
44

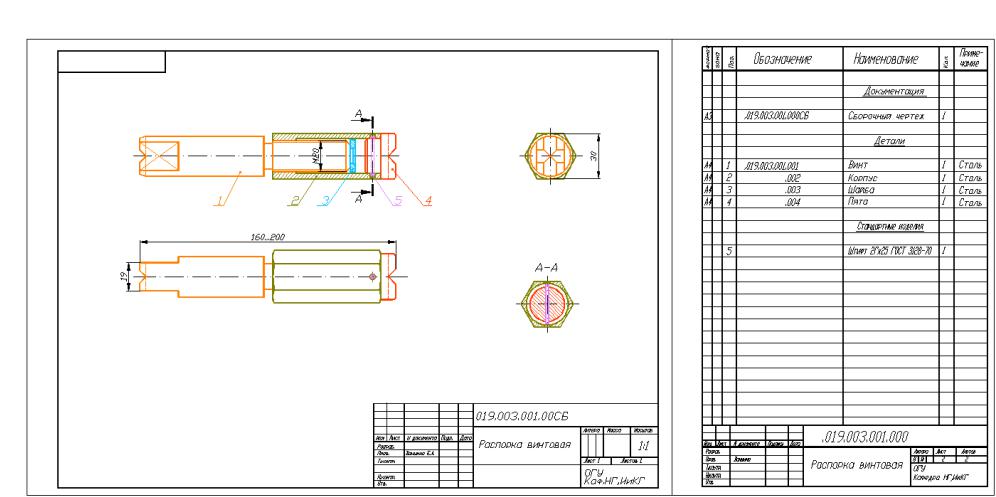

Рисунок А.37 – Сборочный чертеж «Распорка винтовая». Спецификация (варианты 19, 39)
Техническое описание устройства изделия «Распорка винтовая»
Распорки винтовые применяются при установке деталей на разметочной плите и на столах металлообрабатываю-
щих станков.
44
В корпус 2 ввинчен винт 1, имеющий с одного конца головку с прорезями, а с другой – шайбу 3 для предохране-
ния его от полного вывинчивания. Правый конец корпуса 2 снабжен вращающейся пятой 4 с прорезями на торце.
Для предохранения пяты 4 от выпадения из корпуса 2 служит запрессованный в нее штифт 5, который своими концами входит в кольцевую проточку корпуса 2. Штифт 5 вставляется в пяту 4 через отверстия в корпусе 2.
Примечание – После ввинчивания винта 1 в корпус 2 до отказа шайбы 3 электросваркой приварить к винту 1.
45

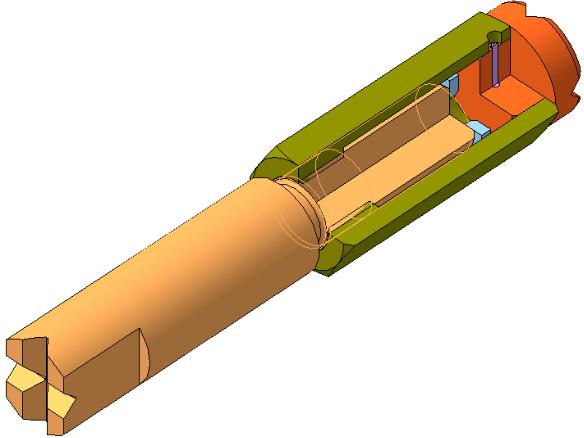

Рисунок А.38 – 3D-модель сборки изделия «Распорка винтовая» (варианты 19, 39)
