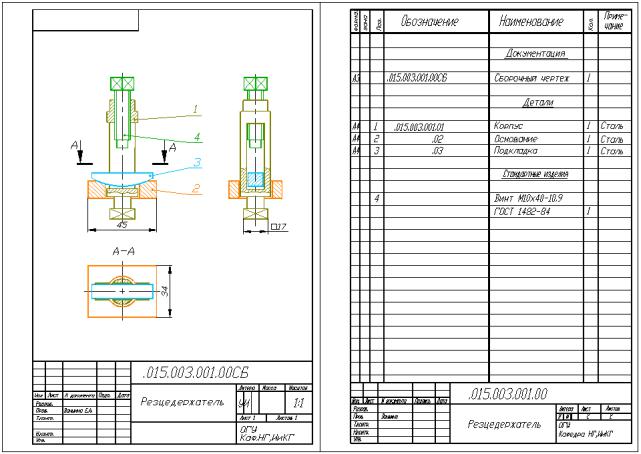

Рисунок А.29 – Сборочный чертеж «Резцедержатель».

Спецификация (варианты 15, 35)

Техническое описание устройства изделия «Резцедержатель»

Узел служит для закрепления резцов на суппорте токарных станков.

Корпус 1 резцедержателя нижним квадратом заводится в паз верхних са-

лазок суппорта, основание 2 ложится на плоскость салазок, резец вставляется в прорезь корпуса 1 и устанавливается на подкладке 3. Для установки резца под требуемым наклоном к горизонту и изменения высоты режущей кромки под-

кладка 3 имеет цилиндрическую опорную поверхность.

36

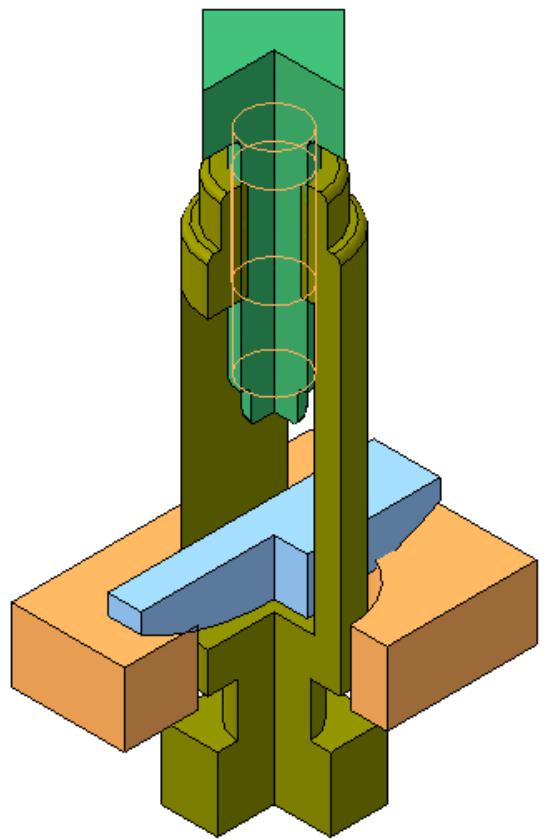

Рисунок А.30 – 3D-модель сборки изделия «Резцедержатель» (варианты 15, 35)

37

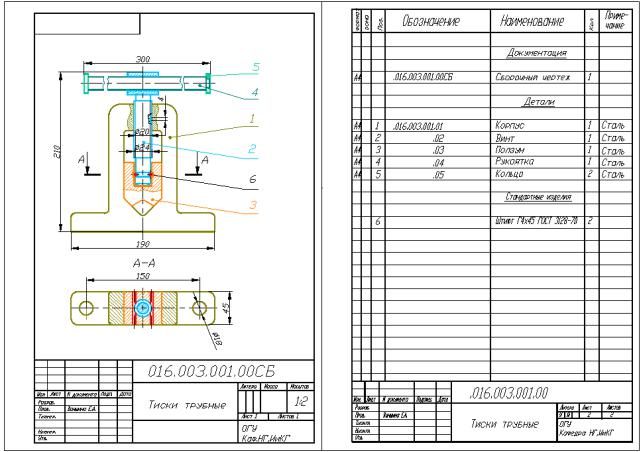

Рисунок А.31 – Сборочный чертеж «Тиски трубные».

Спецификация (варианты 16, 36)

Техническое описание устройства изделия «Тиски трубные»

Тиски трубные служат для закрепления труб при нарезании резьбы и дру-

гих работ.

Труба закладывается в прорезь корпуса 1 и прижимается к его опорной поверхности ползуном 3 при помощи винта 2, в головку которого вставлена ру-

коятка 4 с кольцом 5 для предохранения от ее выпадания. Для того чтобы пол-

зун при вращении винта 2 перемещался вместе с ним, соединение их осуществ-

лено при помощи двух штифтов 6, входящих в кольцевую проточку винта 2.

38

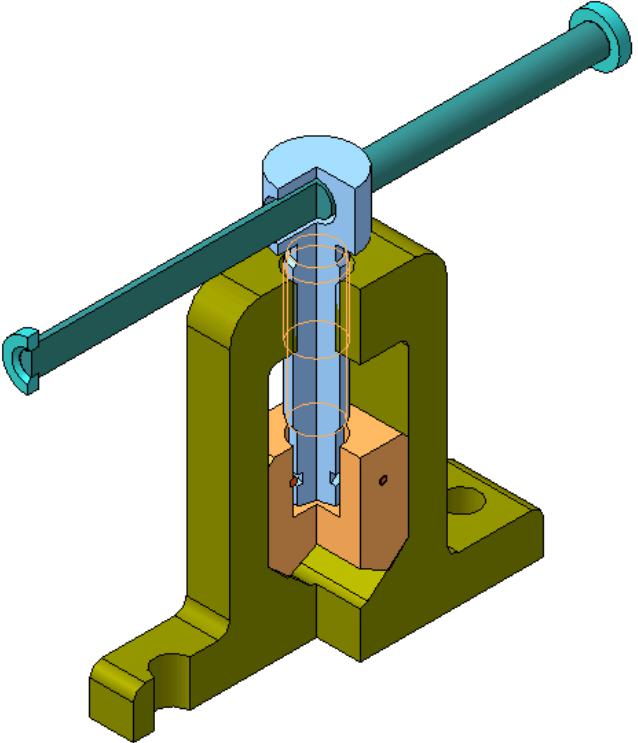

Рисунок А.32 – 3D-модель сборки изделия «Тиски трубные» (варианты 16, 36)

39

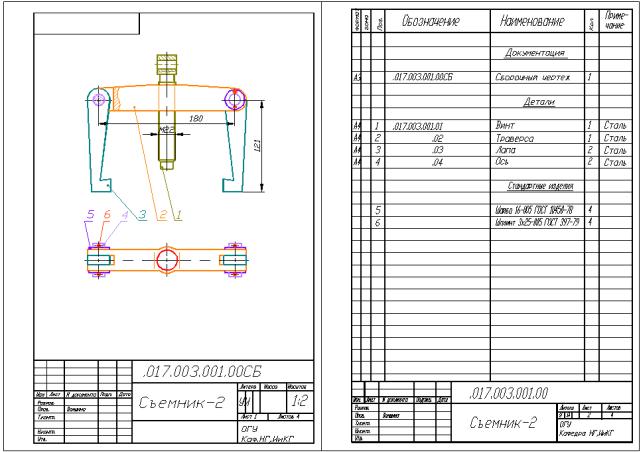

Рисунок А.33 – Сборочный чертеж «Съемник-2». Спецификация

(варианты 17, 37)

Техническое описание устройства изделия «Съемник-2»

Съемник применяется для снятия шкивов, зубчатых колес и различных дисков с концов валов.

Для съемки детали с вала винт 1 вывинчивают до такого положения, что-

бы при упоре его в торец вала выступами лап 3 можно было захватить за торец снимаемую деталь. Затем винт 1 при помощи рычага, вставляемого в отверстие головки винта, ввинчивают в траверсу 2, после этого она начинает двигаться от торца вала и, увлекая за собой деталь при помощи лап 3, снимает ее с вала.
