Материал: Сборочный чертеж. Деталирование (90
Таблица 1 – Варианты заданий 1 и 2
Наименование файла |
№ |
Номер детали на |
№ |
Номер детали на |
||||
вариан- |
|
чертеже |
вариан- |
|
чертеже |
|||
растрового изображения (*.bmp) |
|
|
||||||
та |
|
|
|
та |
|
|
|
|
|
1 |
|
2 |
1 |
|
2 |
||
|
|
|
|
|
|
|
|
|
Рейсмус.bmp |
1 |
1 |
|
3 |
21 |
4 |
|
2 |
|
|
|
|
|
|
|
|
|
Вилка.bmp |
2 |
4 |
|
3 |
22 |
1 |
|
2 |
|
|
|
|
|
|
|
|
|
Кондуктор-1.bmp |
3 |
1 |
|
3 |
23 |
2 |
|
4 |
|
|
|
|
|
|
|
|
|
Ролик.bmp |
4 |
2 |
|
4 |
24 |
1 |
|
3 |
|
|
|
|
|
|
|
|
|
Кондуктор-2.bmp |
5 |
2 |
|
3 |
25 |
1 |
|
4 |
|
|
|
|
|
|
|
|
|
Съемник-1.bmp |
6 |
1 |
|
4 |
26 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Ручка_дверная.bmp |
7 |
2 |
|
4 |
27 |
1 |
|
3 |
|
|
|
|
|
|
|
|
|
Серьга_подвесная.bmp |
8 |
1 |
|
4 |
28 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Подпорка_винтовая.bmp |
9 |
1 |
|
4 |
29 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Вороток_раздвижной.bmp |
10 |
1 |
|
2 |
30 |
4 |
|
3 |
|
|
|
|
|
|
|
|
|
Клапан_предохранит.bmp |
11 |
2 |
|
4 |
31 |
1 |
|
6 |
|
|
|
|
|
|
|
|
|
Вентиль.bmp |
12 |
1 |
|
2 |
32 |
4 |
|
5 |
|
|
|
|
|
|
|
|
|
Опора_роликовая.bmp |
13 |
1 |
|
4 |
33 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Подпорка_винт_встр.bmp |
14 |
4 |
|
2 |
34 |
1 |
|
3 |
|
|
|
|
|
|
|
|
|
Резцедержатель.bmp |
15 |
1 |
|
3 |
35 |
4 |
|
2 |
|
|
|
|
|
|
|
|
|
Тиски_трубные.bmp |
16 |
1 |
|
4 |
36 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Съемник-2.bmp |
17 |
1 |
|
4 |
37 |
2 |
|
3 |
|
|
|
|
|
|
|
|
|
Кран_пробковый.bmp |
18 |
1 |
|
3 |
38 |
2 |
|
4 |
|
|
|
|
|
|
|
|
|
Распорка_винтовая.bmp |
19 |
1 |
|
3 |
39 |
2 |
|
4 |
|
|
|
|
|
|
|
|
|
Домкрат.bmp |
20 |
1 |
|
3 |
40 |
2 |
|
4 |
|
|
|
|
|
|
|
|
|
Варианты заданий – сборочные чертежи, спецификации, техническое описание устройства изделий и их трехмерные модели представлены на рисун-
ках А.1 – А.40 Приложения А.
6
Список использованных источников
1Ваншина, Е. А. 2D-моделирование в системе КОМПАС: методические указания к практическим занятиям по дисциплине «Компьютерная графика» / Е. А. Ваншина, М. А. Егорова. – Зарег. в НМО УМО ГОУ ВПО ОГУ 29.04.2010. Рег. учетн. №26В02182010. – Оренбург: ГОУ ОГУ, 2010. – 88 с.
2Ваншина, Е. А. Моделирование в системе КОМПАС: методические
указания к практическим занятиям по дисциплине «Компьютерная графика» / Е. А. Ваншина, М. А. Егорова. – Зарег. в НМО УМО ГОУ ВПО ОГУ 11.04.2011. Рег. учетн. №26В02182010. – Оренбург: ГОУ ОГУ, 2011. – 74 с.
3Горельская, Ю. В. 3D-моделирование в среде КОМПАС: методические указания к практическим занятиям по дисциплине «Компьютерная графика» / Ю. В. Горельская, Е. А. Садовская. – Оренбург: РИК ГОУ ОГУ, 2004. – 30 с.
4Единая система конструкторской документации. Общие правила выполнения чертежей [сборник]. – М.: Издательство стандартов, 1991. – 236 с.
5Инженерная и компьютерная графика: учеб. для вузов / Э. Т. Романычева [и др.]; под ред. Э. Т. Романычевой. – М.: Высш. шк., 1996. – 367 с.
6Красильникова, Г. А. Автоматизация инженерно-графических работ / Г. А. Красильникова, В. В. Самсонов, С. М. Тарелкин. – СПб: Изд-во «Питер», 2000. – 256 с.
7
Приложение А
(обязательное)
Варианты заданий. Сборочные чертежи. Спецификации. Техническое описание устройства изделий. Трехмерные модели сборок изделий

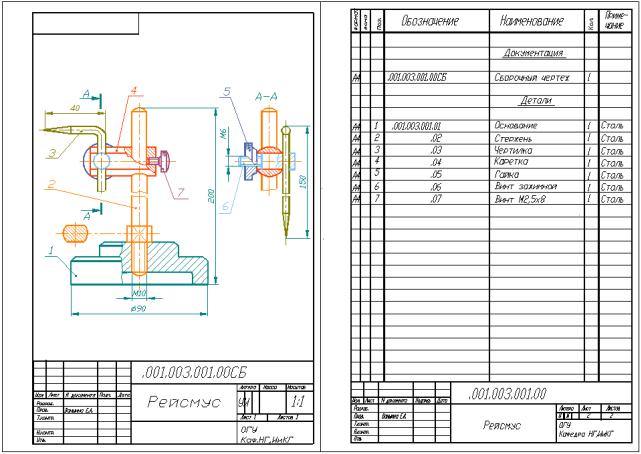

Рисунок А.1 – Сборочный чертеж «Рейсмус». Спецификация (варианты 1, 21)
Техническое описание устройства изделия «Рейсмус»
Рейсмус предназначен для прочерчивания линий, параллельных основа-
нию 1. Приспособление ставится на разметочный стол на основание 1. Чертил-
ка 3, перемещаясь в нажимном винте 6, выставляется на нужную высоту и за-
крепляется гайкой 5. Дополнительная регулировка высоты осуществляется пе-
ремещением каретки 4, закрепляемой на стержне 2 винтом 7. Расстояние чер-
тилки до детали от 40 до 150 мм можно изменить, поворачивая ее вместе с вин-
том 6 и гайкой 5.
8

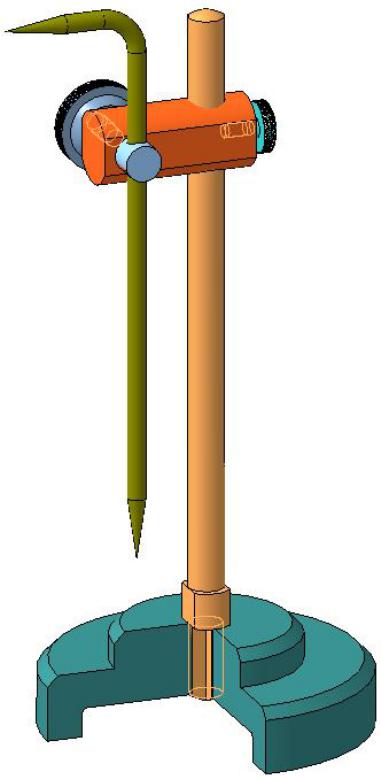

Рисунок А.2 – 3D-модель сборки изделия «Рейсмус» (варианты 1, 21)
9

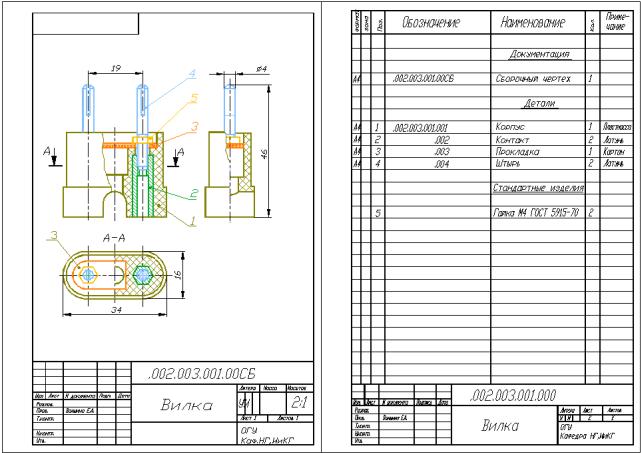

Рисунок А.3 – Сборочный чертеж «Вилка». Спецификация (варианты 2, 22)
Техническое описание устройства изделия «Вилка»
Вилка, совмещенная с розеткой, предназначена для замыкания электриче-
ской цепи.
Два конца электрического провода пропускаются в отверстие корпуса 1 и
наматываются на штыри 4, вкрученные в запрессованные металлические кон-
такты 2. Изоляция соединения осуществляется прокладкой 3, а неподвижность контакта – гайками 5, прижимающими прокладку 3 к корпусу 1.
Контакты 2 дают возможность соединить в цепь несколько вилок. Сквоз-
ное отверстие в нижней ступени корпуса дает свободный выход электрическим проводам, предохраняя их от перепутывания.
