Материал: Сердцев И.И. (ред.) - Учебник сержанта инженерных войск - 2004

При разведке участка существующей дороги ИРД должен установить: состояние дорожного полотна и дорожных сооружений; наличие и виды заграждений и разрушений; наличие местных строительных материалов; примерный объем задач по ремонту участка дороги и дорожных сооружений или оборудованию объезда. Номера расчетов ИРД могут действовать в таком порядке: 1 -й - командир дозора, организует действия подчиненных и составляет схему разведки; 2-й и 3-й - выявляют места и характер заграждений, разрушений и обозначают их; 4-й и 5-й - разведывают дорогу, обозначают объезд и определяют примерный объем задач по его оборудованию; 6-й - проверяет местность на заражение; 7-й - выявляет местные строительные материалы; 8-й - наблюдает за противником, передает сигналы командира дозора и помогает ему в составлении схемы разведки.

При разведке заграждений, разрушений и завалов номера дозора могут выполнять следующие задачи: 1-й - командир дозора; 2-й и 3-й - определяют характер и протяженность заграждений и разрушений; 4-й и 5-й - отыскивает объезды и обозначает их; 6-й -проверяет местность на радиоактивное заражение; 7-й - выявляет местные строительные материалы, наблюдает за противником, передает сигналы командира дозора и помогает ему в составлении схемы разведки.

При разведке существующего моста дозор может действовать в таком порядке: 1-й - командир дозора; 2-й и 3-й - определяют состояние всех элементов моста, наличие подмыва, прочность опор, состояние и степень износа настила, грузоподъемность моста; 4-й и 5-й - выявляют наличие минно-взрывных заграждений, отыскивают и обозначают объезд; 6-й и 7-й - выявляют местные строительные материалы, наблюдают за противником, передают сигналы командира дозора и помогают ему в составлении схемы разведки.

В ходе разведки мест оборудования десантной переправы ИРД определяет характер водной преграды, пути выдвижения к переправе, наличие заграждений и зараженных участков местности, места съездов переправочных средств в воду и выездов из воды, объем задач по оборудованию этих мест, наличие естественных масок и местных строительных материалов. Действия номеров дозора могут быть следующими: 1-й - командир дозора; 2-й и 3-й - определяют пути выдвижения к переправам, обозначают их, разведывают съезды в воду и выезды из воды; 4-й и 5-й - определяют ширину, глубину, скорость течения реки, грунт берегов и дна и другие данные; 6-й, 7-й и 8-й - выявляют местные строительные материалы, наблюдают за противником, передают сигналы командира дозора и помогают ему в составлении схемы разведки.

ИНЖЕНЕРНАЯ ТЕХНИКА

Инженерная техника - группа средств инженерного вооружения, включающая машины инженерного вооружения, подвижные средства обслуживания и ремонта и электротехнические средства общевойскового назначения. В свою очередь машинами инженерного вооружения принято называть многочисленную группу машин, навесного, прицепного и встроенного оборудования, используемых войсками при выполнении задач инженерного обеспечения боя и операций и состоящих на вооружении подразделений инженерных войск, а в ряде случаев и других родов войск.

Военно-инженерная техника для ведения инженерной разведки

Одной из наиболее важных задач, решаемых инженерными войсками в ходе боевых действий, является ведение инженерной разведки объектов и местности. Самой сложной задачей инженерной разведки остается обнаружение инженерных заграждений. Инженерные машины данной группы позволяют определить проходимость местности, характер водных преград, разрушений, завалов и заграждений, возможность их преодоления или обхода, защитные и маскирующие свойства местности и т.п.

Инженерная разведывательная машина ИРМ-2 (рис.46) предназначена для разведки местности, путей движения войск и водных преград.

Установленные на ней стационарные и переносные приборы инженерной разведки позволяют получать данные о путях движения войск (проходимости, величине уклонов, наличии минно-взрывных заграждений и зараженности местности), о водных преградах (ширине, глубине, скорости течения, проходимости входов и выходов и относительной плотности дна, наличии навигационных препятствий, толщине льда) и сведения о несущей способности мостов.

Темп ведения разведки местности достигает 10 км/ч, минно-взрывных заграждений - до 5 км/ч, а время на разведку створа водной преграды шириной до 100 м составляет до 5 минут.

Машина создана на специальной бронированной гусеничной базе с использованием основных узлов и агрегатов боевой машины пехоты БМП-1. Шестицилиндровый четырехтактный дизель УТД-20 мощностью 220 кВт обеспечивает высокую маневренность машины. Скорость движения по суше до 52 км/ч. Скорость движения на плаву, обеспечиваемая водоходным движителем, достигает 11 км/ч.

К стационарным приборам разведки относятся речной широкозахватный миноискатель РШМ-2 и инженерный разведывательный эхолот ЭИР. Речной широкозахватный миноискатель РШМ-2 предназначен для поиска металлических противотанковых и противодесантных мин, установленных на суше и воде.

Инженерный разведывательный эхолот ЭИР предназначен для определения глубин, профиля дна водной преграды, оценки относительной плотности грунта дна и обнаружения навигационных препятствий в толще воды с записью на электротермическую бумагу. Диапазон измеряемых глубин - от 0,5 до 20 м.

К переносным приборам инженерной разведки относятся: артиллерийская перископическая буссоль ПАБ-2АМ; ручные миноискатели ИМП и РВМ-2; перископ инженерной разведки ПИР; саперный дальномер ДСП-30; ручной пенетрометр РП-1; комплект разведки мостов КРМ; ручной ледобур; ледомерная линейка и комплект разминирования КР-О.

Для осуществления наблюдения за местностью в дневное и ночное время, а также для ориентации на местности на машине установлены:

выдвижной панорамный перископ ПИР-451;

прибор ночного видения ТВН-2БМ;

авиагоризонт АГИ-С для определения углов уклона местности;

индивидуальные приборы наблюдения расчета ТНПО-160;

танковая навигационная аппаратура ТНА-3.

Машина имеет систему коллективной защиты от ОМП, систему маскировки термодымового типа (ТДА), водоотливное насосное устройство, вооружена курсовым пулеметом ПКГ, оснащена средствами связи.

Машина ИРМ является основным разведывательным средством инженерных войск.

Комплект средств инженерной разведки с вертолета КРВ предназначен для ведения аэрофотографической и аэровизуальной разведки местности, путей движения войск, водных преград, минно-взрывных и других инженерных заграждений, контроля качества маскировки войск и наземной обработки материалов разведки. Комплект перевозится на автомобиле ЗИЛ-131 с кузовом фургоном. Для ведения инженерной разведки в вертолет МИ-8Т устанавливаются средства аэрофотографической и аэровизуальной разведки: аэрофотоаппараты АФА-41/10, АФА-42/100, фотоаппарат ФС, бинокль Б-8, оптический визир, труба зенитная командирская ТЗК, диктофон П-180. На автомобиле перевозятся и развертываются средства фотолабораторной обработки, дешифрирования и оформления материалов воздушной разведки.

Применение КРВ позволяет вести плановое фотографирование при скорости до 180 км/ч. При полете вертолета на удалении 2...5 км от переднего края обеспечивается инженерная разведка на глубину до 15 км.

Военно-инженерная техника для преодоления минно-взрывных заграждений

Обеспечение мобильности своих войск является одной из самых важных задач инженерного обеспечения.

При ведении современных боевых действий минные поля будут основным препятствием, способным значительно снизить мобильные возможности войск. Устанавливаться минные поля будут как обычными средствами (вручную, при помощи минных заградителей), так и при помощи средств дистанционного минирования (инженерных, артиллерийских, ракетных, авиационных). Спектр применяемых мин также широк и разнообразен.

В настоящее время существуют четыре основных способа проделывания проходов в минных полях: механический, взрывной, неконтактный и вручную.

При механическом способе проделывания проходов в минных полях используются навесные (встроенные) устройства, которые крепятся в передней части бронированной 154

машины (катковые и катково-ножевые тралы КМТ-6, КМТ-7, КМТ-8, КМТ-10) (таблица 19) или бронированные машины разминирования БМР-2 (БМР-3).

Взрывной способ проделывания проходов в минных полях предусматривает использование зарядов разминирования, при подрыве которых установленные мины срабатывают, разрушаются и выбрасываются за пределы проделываемого прохода (установки разминирования УР-77, УР-83П).

Неконтактный способ используется для приведения к срабатыванию мин, имеющих неконтактные датчики цели или выведения из строя электронных компонентов взрывателей (электромагнитный трал ЭМТ).

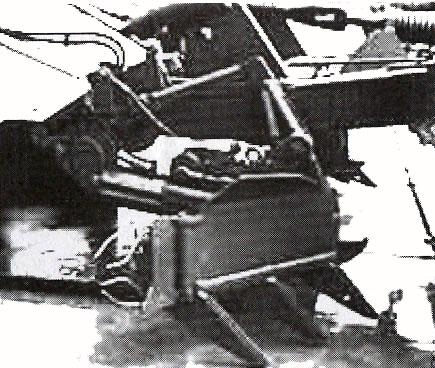

Колейные ножевые тралы КМТ-6, КМТ-8, КМТ-10 (рис. 47) выкапывающего принципа действия конструктивно выполнены в виде отвала с черенковыми ножами. Ножи при встрече с миной выталкивают ее на поверхность, а отвалы отводят в сторону.

Таблица 19

Основные технические характеристики минных тралов

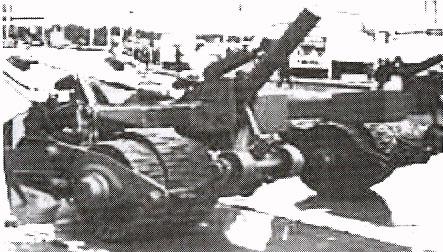

Колейные катково-ножевые тралы КМТ-7 наряду с ножевыми секциями имеют две катковые секции, которые своим весом воздействуют на нажимные взрыватели противотанковых мин и приводят их к действию.

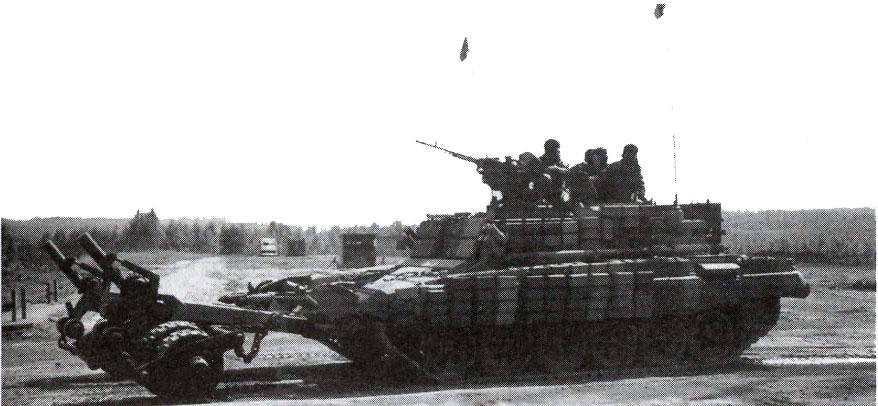

Электромагнитными тралами ЭМТ могут оснащаться танки с любым типом трала.

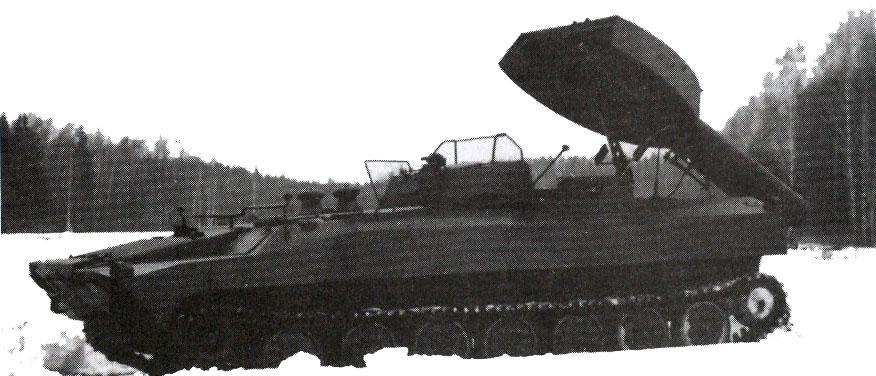

Установка разминирования УР-77 (рис. 48) предназначена для проделывания проходов в противотанковых минных полях взрывным способом. Базовой машиной УР-77 является многоцелевой гусеничный бронированный тягач МТЛ-БУ. Машина обеспечивает подачу заряда разминирования на дальность 200...500 м, после взрыва которого в минном поле образуется проход глубиной 90 м и шириной 6 м. Боекомплект установки 2 заряда. Масса 15,5 т. Машина обладает высокой технической подвижностью: скорость на суше до 60 км/ч, на воде - до 5 км/ч.

Военно-инженерная техника для устройства минно-взрывных заграждений

Применение средств механизации для устройства МВЗ не только приводит к сокращению сроков установки заграждений и численности привлекаемых для этого войск, но и обеспечивает их эффективность.

Это связано с тем, что быстрая установка минных полей затрудняет их обнаружение противником, особенно при дистанционном минировании.

Средства для механизированной установки противотанковых и противопехотных мин можно классифицировать на следующие группы:

наземные раскладчики и заградители (ПМЗ-4, ПМЗ-4П, ГМЗ-2, ГМЗ-3, УМЗ);

оборудование к вертолету для установки противотанковых мин (ВМР-2);

оборудование к вертолету для установки противодесантных мин (ОУПДМ);

системы дистанционного минирования (артиллерийская на основе РСЗО «Ураган»; вертолетная - ВСМ-1; авиационная - АСМ).

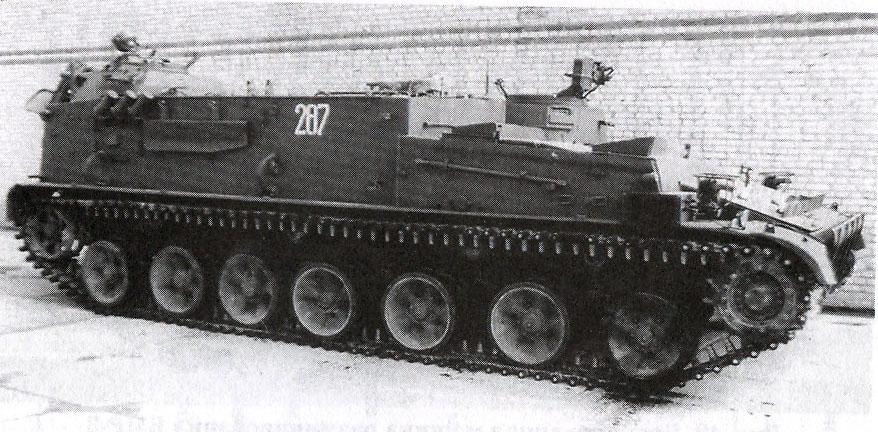

Гусеничный минный заградитель ГМЗ-3 (рис. 50) является основным средством механизации минирования на поле боя. ГМЗ-3 предназначен для механизированной установки на местности противотанковых мин типа ТМ-57, ТМ-62, ТМ-89 с контактными и неконтактными взрывателями как с маскировкой мин грунтом (снегом), так и без маскировки на поверхность грунта (снега), с автоматическим переводом мин в боевое положение.

ГМЗ-3 имеет аппаратуру для фиксации установленных минных полей, броневую защиту и высокие показатели маневренности. Вооружение - пулемет ПКТ.

В качестве базового шасси используется маневренная бронированная гусеничная машина с многотопливным двенадцатицилиндровым дизелем мощностью 520 л.с. Боекомплект заградителя составляет 208 мин. Шаг минирования - 5 и 10 м. Скорость минирования при установке мин на поверхность достигает 16 км/ч, при установке мин в грунт (снег) - до б (10) км/ч. Масса заградителя - 28,5 т. Расчет - 3 чел.

Универсальный минный заградитель УМЗ (рис. 51) предназначен для дистанционной установки минных полей из противопехотных (ПФМ-1, ПОМ-1, ПОМ-2) и противотанковых (ПТМ-3) мин в ходе боевых действий вне зоны воздействия ружейно-пулеметного огня противника.

Заградитель обеспечивает установку одно- двух- и трехполосных минных полей внаброс в процессе движения путем автоматического последовательного отстрела мин из кассет, размещенных в поворотных контейнерах, установленных на платформе базового автомобиля ЗИЛ-131.

Универсальный минный заградитель состоит из базовой машины и специального оборудования (контейнерного блока, системы управления минированием) и вспомогательного оборудования.

Протяженность минного поля, установленного одним боекомплектом мин при однополосном минировании составляет: до 3000 м из мин ПФМ-1; до 5500 м из мин ПОМ-1 и до 1800 м из мин ПТМ-3. Глубина минного поля составляет 15...25 м. При двухполосном и трехполосном минировании протяженность минного поля уменьшается соответственно в 2 или 3 раза.
