Материал: Сердцев И.И. (ред.) - Учебник сержанта инженерных войск - 2004

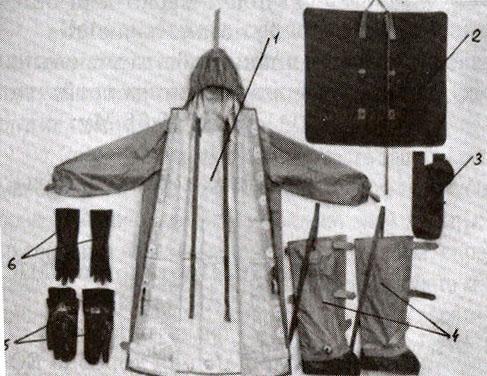

1 - защитный плащ 0П-1М; 2 - чехол для защитного плаща; 3 - чехол для защитных чулок и перчаток; 4 - защитные чулки; 5 – защитные перчатки БЗ-1М; 6 - защитные перчатки

Комплект защитной фильтрующей одежды (КЗФО) предназначен для защиты кожных покровов личного состава от РП, ОВ, БА, СИЯВ, открытого пламени. Защита кожных покровов от ОВ обеспечивается многослойностью и герметичностью конструкции комплекта и поглощением паров ОВ сорбирующим слоем химзащитных куртки, брюк и носков. Повышение уровня защиты кожных покровов от ОВ достигается использованием СИЗ гожи изолирующего типа (ОЗК).

Защита кожных покровов, от термических поражающих факторов СИЯВ, открытого пламени и др. обеспечивается их укрытием (тела - курткой и брюками; головы, лица, шеи - респиратором или противогазом с капюшоном куртки; кистей рук - фильтрующими перчатками с огнестойким покрытием или резиновыми перчатками с трикотажными вкладышами и отлетными козырьками на рукавах куртки, огнезащитной тканью верхней куртки и брюк, а также многослойностью комплекта и естественными зазорами между слоями материалов).

Защита от РП и 6А обеспечивается фильтрующими свойствами многослойного пакета материалов ЗФО и герметичностью конструкции защитного костюма. После заражения ОВ, РП, БА комплект подвергают полной специальной обработке и используют далее до исчерпания ресурса защитных свойств. При защите от термических факторов дальнейшее использование КЗФО зависит от степени разрушения покровной ткани, то есть от размера обугленных участков.

Комплект ЗФО состоит из защитной фильтрующей одежды - двухслойного костюма с раздельными слоями, соединенными между собой фурнитурой, огнезащитных трикотажных перчаток, гигиенических трикотажных носков, защитных носков, защитных резиновых перчаток БЛВ с трикотажными вкладышами, сумки. Верхний слой ЗФО - огнезащитный, нижний - химзащитный. Верхний и нижний слои костюма состоят из курток и брюк.

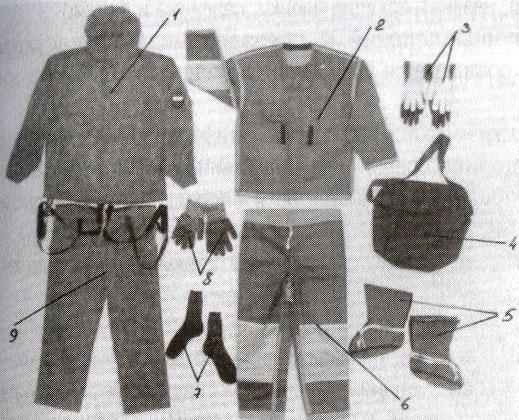

Рис. 79. Комплект защитной фильтрующей одежды (КЗФО)

1 - куртка огнезащитная; 2 -куртка химзащитная;
3 - перчатки защитные БЛВ с вкладышами трикотажными; 4 - сумка; 5 - носки химзащитные; 6 - брюки химзащитные; 7 - носки гигиенические трикотажные;
8 – перчатки трикотажные фильтрующие; 9 – брюки огнезащитные

На составных частях ЗФО имеются ярлыки, в которых указаны наименование изделия и составные элементы, размер и рост, наименование или условное обозначение предприятия-изготовителя, дата изготовления (месяц, год - две последние цифры). После получения КЗФО на погоны наносятся знаки воинского различия, на сумку для хранения пришивают именные бирки с информацией о размере и росте комплекта (на левую боковую стенку). На бирки также наносят надпись - фамилию и инициалы военнослужащего.

К средствам индивидуальной защиты глаз относятся: защитные очки ОПФ и ОФ.

Защитные очки ОПФ и ОФ предназначены для защиты глаз от ожоговых поражений и сокращения длительности адаптационного ослепления СИЯВ при действиях личного состава вне объектов вооружения и военной техники и укрытий. При заражении ОВ, РП, БА очки подвергают специальной обработке и используют многократно.

Защитные очки ОПФ и ОФ по внешнему виду, составу и устройству не отличаются друг от друга. Различие между ними состоит в свойствах фотохромных материалов, применяемых в блоках светофильтров. Защита глаз от СИЯВ достигается поглощением энергии светового импульса фотохромным и инфракрасным светофильтрами. В комплект защитных очков входят очки ОПФ {ОФ), незапотевающие пленки, салфетка и футляр.

Специальная обработка подразделений и обеззараживание участков местности, дорог, сооружений организуется и проводится с целью ликвидации их РХБ заражения.

Задачами специальной обработки являются проведение дегазации, дезактивации и дезинфекции вооружения, военной техники, средств индивидуальной защиты, обмундирования, снаряжения и других объектов, а при необходимости - проведение санитарной обработки личного состава.

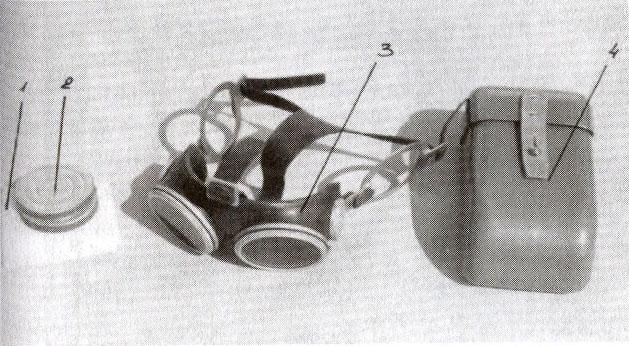

Рис. 80. Защитные очки ОПФ (ОФ) (общий вид)

1 - салфетка; 2-незапотевающие пленки; 3 – защитные очки; 4 - футляр

Она выполняется силами подразделений с использованием табельных средств специальной обработки.

Специальная обработка может быть частичной и полной.

Для проведения дегазации, дезактивации, дезинфекции инженерные подразделения имеют следующие технические средства: индивидуальные противохимические пакеты (ИПП-10, ИПП-11); комплект дегазации оружия и обмундирования (ИДПС-69}; дегазирующие пакеты порошковые (ДПП и ДПП-М); танковый дегазационный комплект (ТДП), индивидуальный комплект для специальной обработки автотракторной техники (ИДК-1); автомобильные комплекты для специальной обработки военной техники (БКСО, ДК-4 и его модификации).

Индивидуальные противохимические пакеты ИПП-10, ИПП-11 предназначены для дегазации открытых участков кожных покровов человека (лица, шеи, рук), прилегающих к ним участков обмундирования и лицевых частей противогазов, зараженных ОБ.

Рис. 81. Пакет ИПП-10 и пакет ИПП-11

Пакет ИПП-10 представляет собой металлический баллон с крышкой-пробойником. Пакет ИПП-11 представляет собой герметичный полиэтиленовый пакет с тампоном, пропитанным рецептурой.

Комплект дегазации оружия и обмундирования ИДПС-69 состоит из 10 пакетов для дегазации стрелкового оружия (ИДП-1) и 10 пакетов для дегазации обмундирования (ДПС-1), упакованных в картонную водонепроницаемую коробку. В ИДПС-69М вместо ДПС-1 в состав комплекта могут входить ДПП или ДПП-М.

Индивидуальный дегазационный пакет ИДП-1 предназначен для дегазации стрелкового оружия. Он состоит из металлического баллона для рецептуры и крышки из полимерного материала. Рецептура в баллоне герметизирована металлической мембраной. На корпус баллона надета полиэтиленовая щетка для растирания рецептуры. В центре щетки имеется отверстие, в которое вставлен пробойник, предназначенный для вскрытия мембраны баллона и вылива рецептуры. Масса пакета - 220 г. Время приведения пакета в действие - 5-10 с. Для обработки автомата с ремнем используется один пакет; ручного пулемета с магазином и ремнем - два пакета. Время обработки одним пакетом - 4-5 мин. В отдельных случаях пакет ИДП-1 может быть использован для дегазации поверхностей вооружения и военной техники. Он позволяет продегазировать до 0,8-1 м2 поверхности (0,3 м² вертикальной и 0,5-0,7 м²горизонтальной) за 5-7 мин.

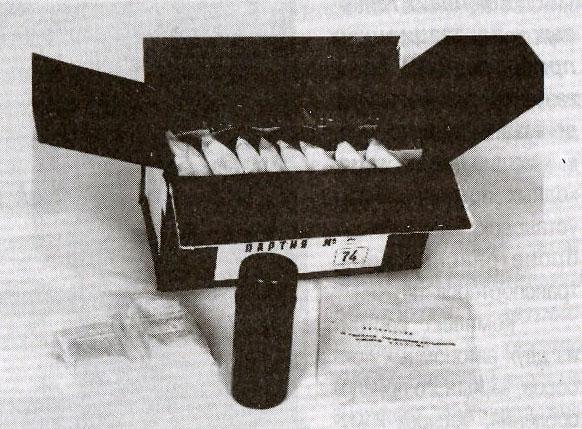

Рис. 82. Комплект дегазации оружия и обмундирования ИДПС-69

Дегазационный пакет силикагелевый ДПС-1 предназначен для дегазации обмундирования зараженного парами зомана. Он представляет собой укупорку из водонепроницаемой пленки с приваренной внутри нее тканевой диафрагмой. Укупорка имеет нить для вскрытия и памятку по пользованию пакетом. Масса пакета -100 г, время вскрытия пакета -10-20 с, время обработки комплекта обмундирования -10-15 мин (с учетом времени экспозиции сорбента на обмундировании).

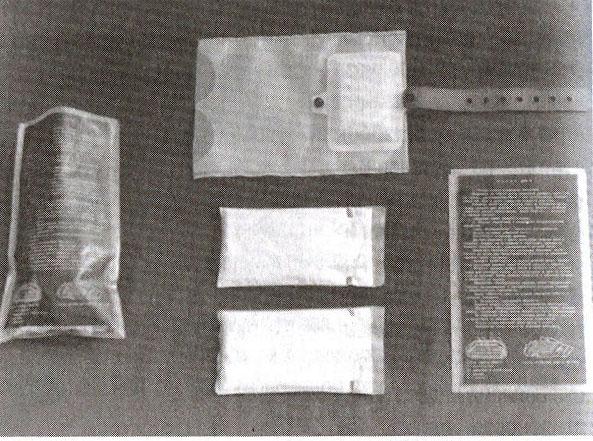

Рис. 83. ДПП (ДПП-М)

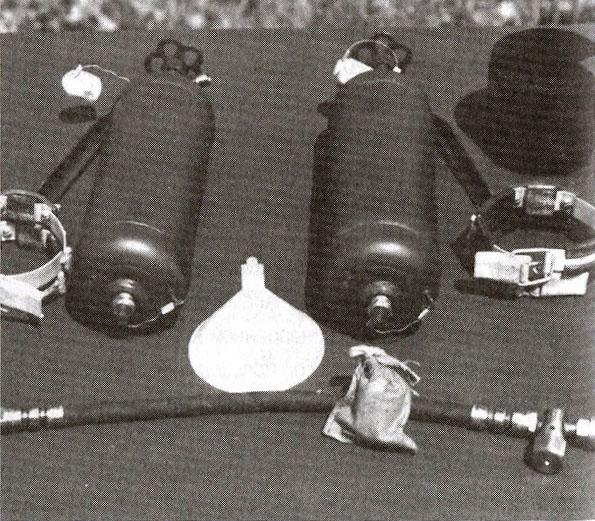

Рис. 84. Танковый дегазационный прибор

Дегазационные пакеты порошковые ДПП и ДПП-М предназначены для дегазации обмундирования, снаряжения и обуви, зараженных аэрозолями ОВ и парами ФОБ. Кроме того, щетками пакетов можно проводить дезактивацию обмундирования. Порошковая рецептура пакета ДПП-М позволяет проводить импрегнацию летнего армейского обмундирования и защитного белья ОКЗК (на 7 суток со временем защитного действия по каплям 4-6 часов).

Пакеты включают в себя: пакет - щетку с резиновым ремнем для ее крепления на руке, две полиэтиленовые упаковки с дегазирующей рецептурой. Масса пакета - 270 г, Время обработки комплекта ЛАО - до 10 мин. Время приведения в действие - до 90 сек. После дегазации обмундирования ДПС-1 противогаз можно снять на открытой местности, после дегазации ДПП или ДПП-М - и в закрытых помещениях.

Комплект танковых дегазационных приборов ТДП предназначен для частичной дегазации танков, боевых машин пехоты, самоходных артиллерийских установок, гусеничных бронетранспортеров, транспортеров-тягачей.

Комплект состоит из двух автономных приборов, зарядного приспособления, четырех хомутов, воронки, запасных частей. Кроме того, на пять комплектов придается одна мерная кружка для снаряжения приборов. Автономный прибор представляет собой баллон с сифоном внутри, вентилем, распылителем, предохранительным колпачком, ручкой и штуцером заливного отверстия с пробкой.

Время подготовки прибора к действию - 1-2 мин, время опорожнения - 2-4 мин, площадь дегазации - 4-8 м². Приборы закрепляются в боевых отделениях хомутами.

При подготовке прибора к работе: в него заливается 1,6 л (две кружки) рецептуры через заливное отверстие снизу баллона (при закрытом вентиле); присоединяется зарядное приспособление к штуцеру распылителя и к системе сжатого воздуха; открывается вентиль баллона и подается сжатый воздух до момента выброса его из предохранительного клапана зарядного приспособления (рабочее давление до 8-10 кгс/см²); вентиль закрывается; отсоединяется зарядное приспособление.

Дегазация проводится путем двух - трехкратного орошения зараженной поверхности полидегазирующей рецептурой РД-2 с расстояния 0,2-0,5 м без пропусков.

Автомобильный комплект для специальной обработки военной техники ДК-4 (ДК-4К, ДК-4КБ, ДК-4КУ, ДК-4Д) предназначен для полной дегазации, дезактивации, дезинфекции автомобилей, автопоездов, специальных колесных шасси.

Время развертывания комплекта - 3-4 мин, масса - 33 кг. Время обработки объекта (без учета приготовления растворов) - 30-60 мин. Расход рецептуры через брандспойт -1,5 л/мин. Давление в системе выпуска отработавших газов автомобиля 0,8-1 кгс/см². Используется с 20-литровой канистрой.

Бортовой комплект для специальной обработки автомобильной техники БКСО. Внешний вид и назначение комплекта аналогичны ДК-4.

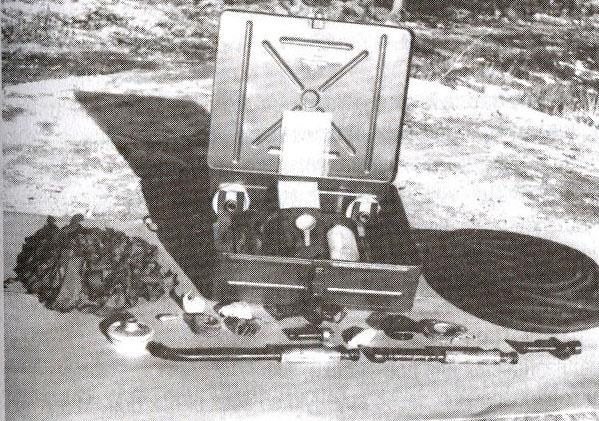

Рис. 85. Комплект для специальной обработки военной техники ДК-4

В отличие от ДК-4 в состав комплекта входят дополнительно: газоотделитель с диффузором; воздушный рукав, воздушный эжектор. Это позволяет использовать данный комплект для дегазации от системы выпуска отработавших газов автомобиля применяют (ГК, СФ-2У), так и от воздушной системы применяют (рецептуру РД-2, дегазирующий раствор №1, дегазирующие растворы №2-бщ и №2-ащ).

Время развертывания комплекта - 3-4 мин, масса - 26 кг. Время обработки объекта (без учета приготовления растворов) - 30-60 мин. Расход рецептур через брандспойт: водных -1,5 л/мин, органических - 0,4-0,6 л/мин. Давление в системе выпуска отработавших газов автомобиля 0,8-1 кгс/см², в воздушной системе - 3,0-4,0 кгс/см².

Индивидуальный комплект для специальной обработки автотракторной техники ИДК-1 предназначен для полной дегазации, дезактивации и дезинфекции автотракторной техники.

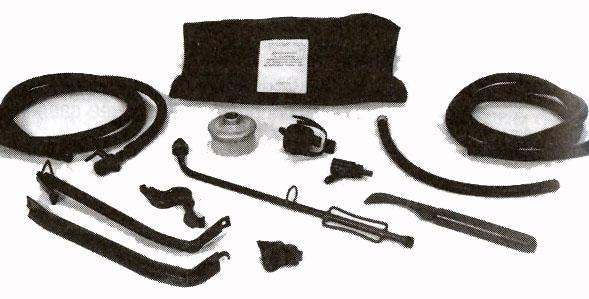

Рис.86. ИДК-1

В состав комплекта входят: брандспойт с распылителем и щеткой, эжекторная насадка, специальная крышка с рукавом и фильтром, воздушный и жидкостный резиновые рукава, скребок, комплект ЗИП, хомут, укладочная сумка. Резервуаром служит имеющаяся в машине 20-литровая канистра.

Время развертывания комплекта - 3-5 мин, рабочее давление в пневмосистеме 3,0-4,0 кгс/см², время специальной обработки - 30-40 мин, масса комплекта - 5 кг.

При дегазации растворами с нормой расхода 0,5-0,6 л/м² устанавливается колпачок с диаметром сечения 1,5 мм с сердечником, 1,5 л/м² -1,5 мм без сердечника, 3 л/м² - 2 мм без сердечника.

Применение дымов и аэрозолей осуществляется в целях противодействия средствам разведки и наведения оружия противника, прикрытия своих действий, а также для защиты от светового излучения ядерных взрывов и лазерного оружия. В инженерных подразделениях для аэрозольного противодействия (АЭП) могут применяться следующие средства:

дымовые шашки: унифицированная дымовая шашка УДШ, шашка дымовая блочная ШД-Б, шашка дымовая малая модернизированная ШД-ММ, шашка дымовая повышенной эффективности ШД-П;

ручные дымовые гранаты РДГ-П и РДГ-2ч.

Дымовые шашки предназначены для постановки:

ШД-ММ - маскирующих аэрозольных завес вручную во всех видах боя. Могут использоваться как вспомогательное средство при маскировке тепловых объектов; УДШ -маскирующих аэрозольных завес вручную, а также с использованием средств механизации {подвижного минного заградителя, вертолетного минного раскладчика и системы СДУ-Д); БДШ-5 - маскирующих аэрозольных завес вручную, в том числе и на воде, а также с использованием системы СДУ-Д.

Устройство дымовых шашек. ШД-ММ: металлический цилиндрический футляр с диафрагмой и ручкой (на диафрагме углубление для пробивки отверстий), протычка, запальным устройство, терка, аэрозолеобразующий состав. УДШ: металлический корпус (как противотанковая мина ТМ-62), унифицированное запальное устройство, транспортный колпак, аэрозолеобразующий состав; БДШ-5: металлический корпус, внутри его сетчатый цилиндр с аэрозолеобразующим составом, запальный патрон, отверстие для выхода дыма с клапаном, ударное приспособление; ШД-Б: блочная шашка состоит из трех шашек ШД-1 (повышенной эффективности). Имеет металлический цилиндрический корпус. Запальное устройство как у УДШ. Три шашки соединяются металлической стяжкой, которая имеет ручку для переноски. Приводится в действие, как шашка УДШ.
