426 - Канал даних розірваний, операція перервана 500, 501 - Синтаксична помилка

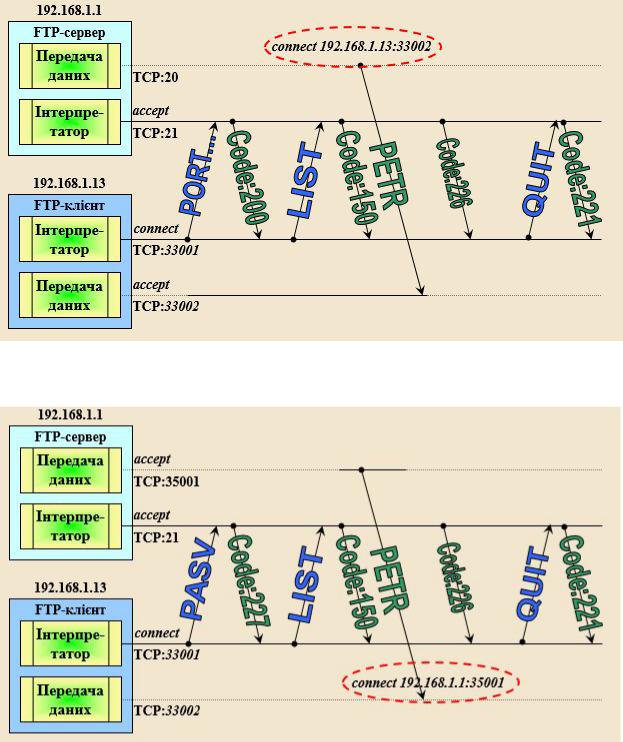

Рисунок 3.2 - Режими з’єднання та передачі даних (активний режим)

Рисунок 3.3 - Режими з’єднання та передачі даних (пасивний режим)

5. Протокол захищеного віддаленого керування SSH

SSH – це клієнт-серверний протокол взаємодії, який використовується для захищеного віддаленого доступу до вузла.

26

-як і Telnet підтримує двосторонній обмін даними;

-підтримує процедуру обміну секретними ключами та шифрування;

-також наявна додаткова функція – ущільнення даних; Автентифікація користувача може виконуватися на основі:

-паролю;

-відкритого 1024або 2048-бітного ключа.

-Сервер SSH за стандартом використовує 22-й TCP порт для обміну

даними.

Архітектура протоколу SSH

Протокол транспортного рівня SSH-TRANS:

-виконує аутентифікацію серверів;

-організація зашифрованого комунікаційного каналу;

-створення унікального ідентифікатора сесії;

-підтримує ущільнення даних;

-працює поверх протоколу TCP.

Протокол автентифікації користувачів SSH-USERAUTH:

-використовується на серверах для автентифікації користувачів;

-цей протокол працює поверх протоколу транспортного рівняSSH-

TRANS

Протокол з’єднань SSH-CONNECT:

- забезпечує мультиплексування шифрованого тунелю в декілька логічних каналів;

- працює поверх протоколу аутентифікації користувачівSSHUSERAUTH

6. Простий протокол пересилання пошти, SMTP

Простий протокол пересилання пошти(Simple Mail Transfer Protocol, SMTP) – призначений для відправки пошти від користувачів до серверів і між серверами для подальшої пересилки до одержувача.

1.RFC 2821 – Simple Mail Transfer Protocol

2.RFC 2822 – Internet Message Format

Поштовий SMTP-сервер за стандартом використовує:

-25-й порт TCP для обміну даними;

-465-й порт TCP для захищеного обміну даними (SMTP over SSL).

Основні реалізації (клієнти): MS Outlook, The Bat!, Mozilla Thunderbird

27

Основні реалізації (сервери): sendmail, postfix, exim, courier, CommunigatePro, Merak Mail Server

Спочатку протокол SMTP був розроблений для передачі тільки тексту в кодуванні ASCII. Для зняття цього обмеження був розроблений стандарт

MIME (Multipurpose Internet Mail Extensions), який визначає доповнення в форматі поштових повідомлень для:

-пересилки 8-бітних текстів і двійкових даних;

-використання 8-бітних символів в заголовках повідомлення;

-підтримки складних повідомлень (з атачментами).

Щоб доставити повідомлення до адресата, необхідно переслати його поштовому серверу домену, в якому знаходиться адресат. Для з'ясування адреси сервера-одержувача робиться запит DNS,до звідки зазвичай витягується запис типуMX (яка містить відповідність поштовий домен-> сервер). На підставі цих даних встановлюєтьсяsmtp-з'єднання з віддаленим сервером і передається поштовий лист.

Рисунок 3.4 - Принцип роботи SMTP протоколу: команди та відповіді

Процедура встановлення SMTP-з’єднання

Після встановлення TCP з’єднання, сервер видає привітання:

-Сервер називає себе і вказує поточну дату, час і часову зону

-Для продовження сеансу необхідно встановити SMTP-з’єднання:

-Для цього необхідно виконати команду HELO і назвати себе Описаний вище обмін привітаннями є процедурою рукостискання, яка встановлює SMTP-з’єднання:

-SMTP-з’єднання не обов’язково встановлюється з використанням TCP-з’єднання

-В якості транспорту можуть використовуватись й інші протоколи, як

із встановленням з’єднання (наприклад, X.25), так і без нього(наприклад, UDP)

Процедура передачі даних

Після встановлення SMTP-з’єднання можна розпочинати передавати поштове повідомлення:

-Передача кожного повідомлення здійснюється SMTP-транзакцією

-Спочатку необхідно вказати зворотну адресу(тобто, від кого йде це повідомлення) за допомогою команди MAIL FROM:

-Ця команда відкриває транзакцію.

28

-Далі йде команда RCPT TO, у якій вказується адреса одержувача:

-Один лист може бути адресований кільком одержувачам, для цього слід повторити команду RCPT TO необхідну кількість разів.

-Після цього видається командаDATA, яка переводить сервер у режим приймання тексту повідомлення.

Ідентифікація в SMTP

Відправник двічі ідентифікує себе: командою HELO і командою MAIL FROM. У більшості випадків сам сервер заIP-адресою, з якої встановлене з’єднання, користуючись системою DNS визначає доменне ім’я відправника.

Сервер може перевіряти і порівнювати всі ці адреси, але може деякі з них просто ігнорувати. Поведінка різних серверів залежить від їх налаштовувань:

-У спілкуванні з багатьма серверами у привітанні післяHELO можна написати будь-що: сервер може взагалі ігнорувати введену адресу вузла (доменну чи IP)

-Деякі сервери приймають повідомлення лише з домену цього сервера

-Деякі сервери дозволяють відправляти повідомлення користувачам із

“свого” домену – на будь-яку адресу, а усім іншим користувачам– лише на адреси “своїх” користувачів

- Як правило, адреса, що передається командою MAIL FROM може бути ніяк не пов’язаною з адресою, з якої встановлено з’єднання. Сервер лише перевіряє синтаксичну коректність адреси.

7. Поштовий офісний протокол, POP3

Поштовий офісний протокол(Post Office Protocol v. 3, POP3).

Концепція поштового сховища - пошта на сервері зберігається тимчасово і в обмеженому обсязі. Користувач періодично звертається до сервера і забирає листа на свій локальний комп'ютер, а оригінали на сервері видаляються.

Поштовий POP3-сервер за стандартом використовує:

-110-й порт TCP для обміну даними;

-995-й порт TCP для захищеного обміну даними (POP3 over SSL).

Основні реалізації (клієнти): Outlook Express, Mozilla Thunderbird, The Bat!

Основні реалізації (сервери): Exim, Courier, Cyrus, Dovecot. Так само, як і SMTP працює за принципом команда-відповідь:

-Команди POP3 складаються з ключових слів (3-4 символу), за якими можуть слідувати аргументи (до 40 символів).

-Сигнал відгуку в POP3 містить індикатор стану і ключове слово, за яким може слідувати додаткова інформація. Існує два індикатори стану: позитивний - "+ OK" і негативний "-ERR“.

29

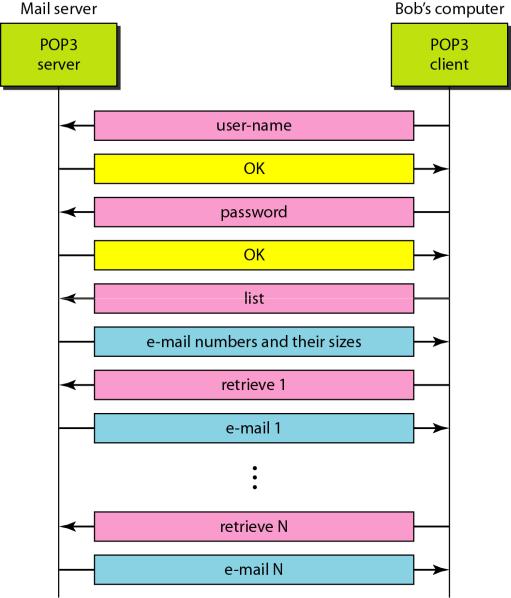

Рисунок 3.5 - Процедура обміну командами та відповідями в POP3

8. Протокол доступу до інтернет-повідомлень, IMAP

Протокол доступу до інтернет-повідомлень(Internet Message Access Protocol , IMAP). Концепція поштового терміналувся кореспонденція, пов'язана з поштовою скринькою(включаючи копії відправлених листів), зберігається на сервері, а користувач звертається до поштового ящика для перегляду пошти (як нової, так і архіву) і створення нових листів. На цьому ж принципі побудовано і більшість веб-інтерфейсів безкоштовних поштових служб.. IMAP був розроблений для заміни більш простого протоколу POP3 Поштовий IMAP-сервер за стандартом використовує:

-143-й порт TCP для обміну даними;

-993-й порт TCP для захищеного обміну даними (IMAP over SSL).

Основні реалізації (клієнти): Outlook Express, Mozilla Thunderbird, The Bat!

Основні реалізації (сервери): Exim, Courier, Cyrus, Dovecot. Так само, як

іSMTP та POP3 працює за принципом команда-відповідь.
