Материал: Шелегов Насосное оборудование АЕС 2011

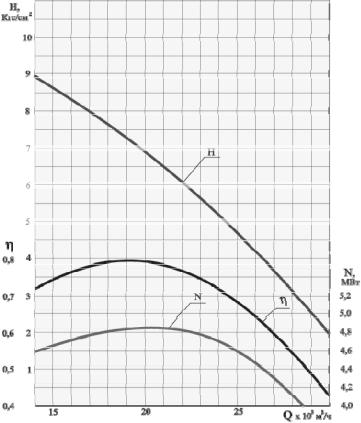

Насосная часть ГЦН-195М

Таблица 6.1

Наименование

Номинальная

величина

Производительность, м3/ч

20 000

Давление на всасывании, кгс/см2

156

Напор, кгс/см2

6,75±0,25

Число оборотов, об/мин

1000

Расчетная температура, °С

350

Расчетное давление на прочность, кгс/см2

180

Потребляемая мощность на холодной/горячей воде, кВт

7000/5300

Время разгона ротора насоса при пуске, не более, с

12

Общая подача воды на уплотнение во всех режимах

работы, не более, м3/ч

2

Превышение давления уплотняющей воды над давлением

на напоре ГЦН, кгс/см2

5–8

Температура уплотняющей воды, не более, °С

70

Количество механических примесей в уплотняющей

воде, г/л

0,03

Протечки уплотняющей воды в 1-й контур во всех

режимах работы, не более, м3/ч

0,75

Свободный слив уплотняющей воды через концевую

ступень уплотнения во всех режимах работы, не более,

м3/ч

0,05

Избыточное давление в линии отвода уплотняющей

воды, кгс/см2

0,9–2

Подача масла на смазку ГЦН (масло Т-22, Тп-22), м3/ ч

26,5–28,5

Подача масла на электродвигатель ГЦН, м3/ч

5–6

Температура масла на входе в упорный подшипник, °С

20–46

Окончание табл. 6.1

Наименование

Номинальная

величина

Давление масла в полости упорного подшипника,

кгс/см2

0,6–1,25

Расход воды промконтура на 1 ГЦН, не менее, м3/ч

40

Давление воды промконтура в ГЦН, кгс/см2

6

Температура воды промконтура на входе в ГЦН, °С

33

Гидравлическое сопротивление ГЦН по среде

промконтура, кгс/см2

2,5

Расход технической воды на 4 ГЦН, не менее, м3/ч,

486,0

в том числе:

100×2 шт.

на маслоохладитель

на электродвигатель ГЦН

70×4 шт.

на электромагнит

1,5×4 шт.

Температура технической воды на входе в ГЦН,

33

не более, °С

Расход дистиллята в линии подвода на отмывку конце-

вой ступени, м3/ч

0,1–0,2

Температура дистиллята перед узлом уплотнения, °С

15–60

Давление дистиллята в линии подвода на отмывку

концевой ступени, кгс/см2

2–6

Напряжение питания электромагнита разгрузки

упорного подшипника ГЦН, В

220

Мощность, потребляемая электромагнитом, кВт

3

Объем масла, заливаемого в торсионную муфту, л

5,5

Направление вращения вала ГЦН-195М (если смотреть

Против

часовой

со стороны электродвигателя)

стрелки

Масса установки на АЭС ГЦН-195М, т

140

В том числе масса электродвигателя

ВАЗ 215/109-6АМО5, т

48

Электродвигатель ВАЗ 215/109-6АМО5

Таблица 6.2

Наименование

Номинальная

величина

Мощность номинальная, МВт

8

Напряжение номинальное, кВ

6,3

Ток номинальный, А

880

Коэффициент полезного действия, %

96

Число полюсов

6

Диаметр статора наружный, см

215

Допустимое время перерыва подачи масла

при работающем двигателе, с

15

Время выбега двигателя (сцепленного с выемной частью)

без подачи масла, мин

5

Время выбега электродвигателя, расцепленного

с выемной частью ГЦН, не менее, мин

25

Скорость вращения, об/мин

1000

Момент инерции ротора с маховиком, кгс·см2

7250

Номинальная частота питающей сети, Гц

50

Допустимое число пусков в год, не более

30

Число пусков в первый год эксплуатации

100

Мощность электронагревателя в двигателе ГЦН-195М,

кВт

5

Количество электронагревателей в двигателе ГЦН-195М,

шт.

2

Напряжение питания электронагревателей двигателя, В

110

Сопротивление изоляции обмоток электродвигателя,

мОм

6

Таблица 6.3

Вспомогательный моноблочный,

герметичный электронасос ВЦЭН-315

Наименование

Номинальная величина

Производительность насоса, м3/ч

6

Напор, кгс/см2

5

Скорость вращения, об/мин

2850

Потребляемая мощность, кВт

2,5

Напряжение номинальное, В

380

Ток рабочий, А

8
