щем патрубке установлен направляющий конус, обеспечивающий необходимую скорость перекачиваемой жидкости. Внутри улитки – коррозионно-стойкая наплавка. Для стабилизации потока жидкости в напорном патрубке вварены направляющие пластины, рассекающие поток.

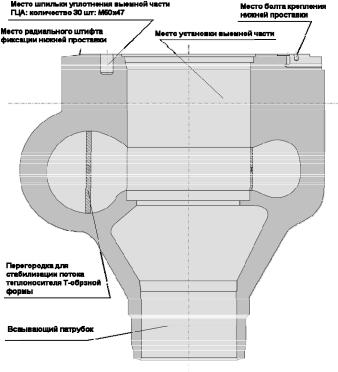

Рис. 6.7. Улитка ГЦН

Цельнолитый корпус улитки выполнен из нержавеющей стали 06Х12Н2МФА (или 06Х12НЗДЛ мартенситно-аустенитного класса) с приварными коваными переходниками из стали 10ГН2МФА во всасывающем и напорном патрубках; внутренняя поверхность переходников наплавляется антикоррозионной наплавкой из стали 08Х18Н10Т. Отводной канал в улитке выполнен в виде спирали, переходящей в диффузор. Уплотняющая прокладка изготавливается из стали 12Х18Н9Т.

106

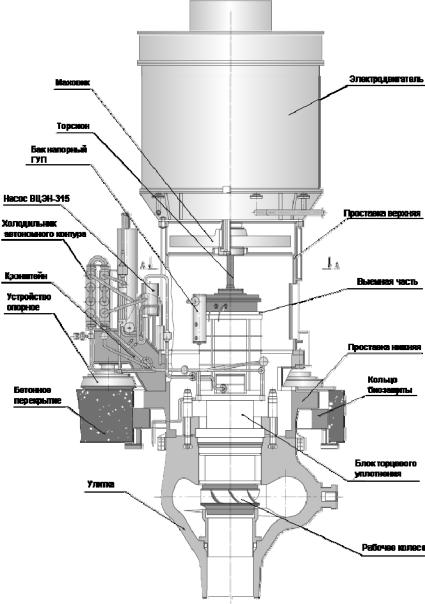

Рис. 6.8. Общее устройство ГЦН

107

Рис. 6.9. Нижняя проставка

6.2.2. Нижняя проставка

Нижняя проставка (рис. 6.9) − основная несущая конструкция насоса, изготовленная с тремя кронштейнами и биологическим кольцом, совмещенными с проставкой.

Проставка нижним фланцем крепится к улитке насоса, а на ее

верхний фланец устанавливаются радиальные штифты, обеспечивающие центровку агрегата. Проставка имеет три окна для трубопроводов вспомогательных систем насоса. Кронштейны предназначены для передачи массы на опорные устройства насоса.

6.2.3. Опорные шаровые устройства

Для того чтобы насос мог перемещаться, следуя за температурными деформациями первого контура, он устанавливается с помощью кронштейнов нижней проставки на три шаровые опоры, которые позволяют ГЦН свободно перемещаться при температурном расширении трубопроводов ГЦК в направлении продольной и поперечной оси на 80 мм.

Опора состоит из нижней плиты, на которую уложена плита из высокопрочной стали 9ХВГ. Последняя плита удерживается от смещения фланцем. На этой плите находятся металлические шары, разделенные сепараторами и помещенные в обойму. Нижняя плита обоймы также выполнена из высокопрочной стали 9ХВГ. Кроме того, опора имеет верхнюю плиту, резьбовую втулку и опорный винт.

Резьбовая втулка устанавливается в расточку кронштейна нижней проставки и крепится винтами. Для уменьшения момента трения при регулировке поджатия опоры под опорный винт установлен упорный шарикоподшипник.

108

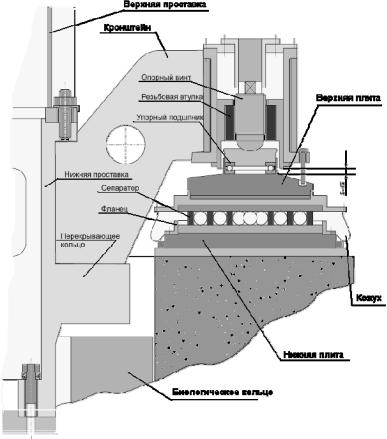

Рис. 6.10. Опорные шаровые устройства

Полости шарикоподшипника и шаров опорного устройства смазываются «Литолом-24».

Улитка ГЦН также имеет три цапфы, конструкция которых обеспечивает присоединение замков с вертикальными тягами (для восприятия сейсмических нагрузок и нагрузок от разрыва всасывающего патрубка) и горизонтальными гидроамортизаторами (для восприятия сейсмических нагрузок). Кроме того, для восприятия сейсмических нагрузок выполнено раскрепление гидроамортизаторами и двигателя.

109

Опора состоит из нижней плиты, на которую уложена плита из высокопрочной стали 9ХВГ. Последняя плита удерживается от смещения фланцем. На этой плите находятся металлические шары, разделенные сепараторами и помещенные в обойму. Нижняя плита обоймы выполнена также из высокопрочной стали 9ХВГ. Кроме того, опора имеет верхнюю плиту, резьбовую втулку и опорный винт.

Резьбовая втулка устанавливается в расточку кронштейна нижней проставки и крепится винтами. Для уменьшения момента трения при регулировке поджатия опоры под опорный винт установлен упорный шарикоподшипник.

Полости шарикоподшипника и шаров опорного устройства покрываются смазкой «Литол-24».

Улитка ГЦН также имеет три цапфы, конструкция которых обеспечивает присоединение замков с вертикальными тягами (для восприятия сейсмических нагрузок и нагрузок от разрыва всасывающего патрубка) и горизонтальными гидроамортизаторами (для восприятия сейсмических нагрузок). Кроме того, для восприятия сейсмических нагрузок выполнено раскрепление гидроамортизаторами и двигателя.

6.2.4. Верхняя проставка

Верхняя проставка (рис. 6.11) предназначена для установки электродвигателя.

В проставке установлен поддон маховика электродвигателя, который препятствует выбросу масла из нижней крестовины подшипника электродвигателя. Проставка име-

Рис. 6.11. ет три окна, закрытых сетчатыми щитками.

Верхняя проставка

6.2.5. Биологическая защита

Для защиты от нейтронного прострела в районе улитки насоса установлено колесо толщиной 315 мм из стали 351-1. Его перекрывает 3000-миллиметровое биологическое кольцо из стали 08ГДНФЛ-III, совмещенное с нижней проставкой насоса. Перекрывающее биологическое кольцо служит также основанием для установки кронштейнов нижней проставки.

110
