схемы при помощи логических пробников, составьте временные диаграммы работы устройства. Определите коэффициент пересчета схемы. Результаты занесите в раздел "Результаты экспериментов".

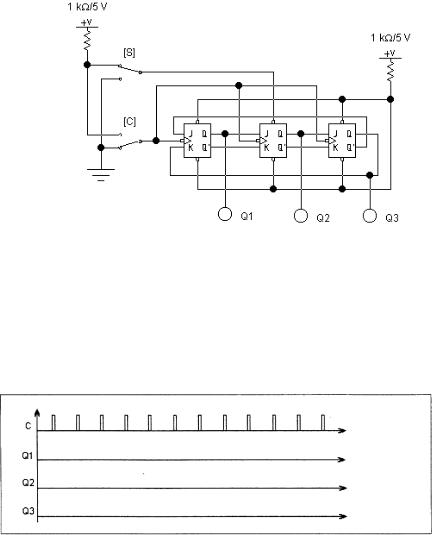

Рис. 5.9. Схема для исследования

Указание. Вернуть схему в прежнее состояние можно подачей кратковременного импульса на вход S второго триггера в момент, когда схема находится в состоянии 101.

3. Результаты экспериментов

Рис. 5.10. Результаты эксперимента 1. Исследование суммирующего счетчика. Временные диаграммы

81

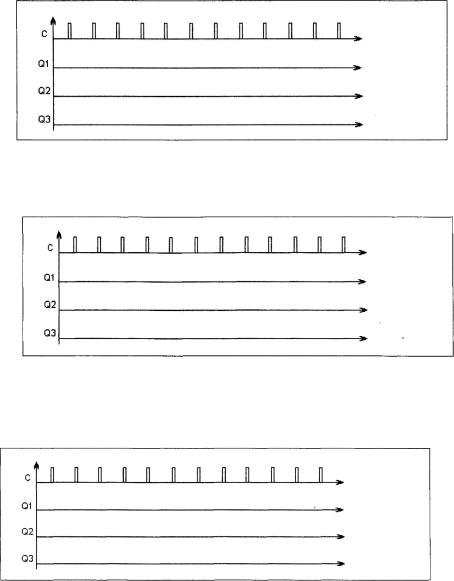

Рис. 5.11. Результаты эксперимента 2. Исследование вычитающего счетчика. Временные диаграммы

Рис. 5.12. Результаты эксперимента 3. Исследование счетчика с измененным коэффициентом пересчета. Временные диаграммы

Рис. 5.13. Результаты эксперимента 4. Исследование регистра Джонсона. Временные диаграммы

82

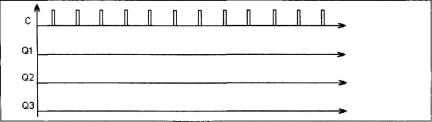

Рис. 5.14. Результаты эксперимента 5. Исследование регистра Джонсона, реализованного на JK-триггерах. Временные диаграммы

4. Контрольные вопросы

1.Почему при подключении счетных входов триггеров к инверсным выходам предыдущих каскадов счетчик на D-триггерах работает как суммирующий, а при подключении

кпрямым -как вычитающий?

2.В каком режиме будет работать счетчик на JKтриггерах при подключении счетных входов триггеров к прямым выходам предыдущих каскадов? Как изменится режим работы счетчика при подключении счетных входов триггеров

кинверсным выходам?

3.Какой коэффициент пересчета имеет регистр Джон-

сона?

4.Какими способами можно изменить коэффициент пересчета счетчика?

5.Сколько триггеров должен содержать счетчик с ко-

эффициентом пересчета КСЧ = {3, 5, 7, 9, 10, 12, 14,15,24,30}?

6.В двоичном счетчике коэффициент пересчета равен 8, число триггеров - 3. При поступлении тактовых импульсов на счетный вход счетчик изменяет своё состояние в следую-

щей последовательности: 000-001-010-011-100-101-110-111- 000. Сколько триггеров в счетчике изменяют свое состояние

83

одновременно на каждом из переходов? Действительно ли триггеры изменяют своё состояние одновременно? Как происходит переход счетчика из состояния 111 в состояние 000? Какой из триггеров первым изменит своё состояние? Что послужит причиной переключения второго триггера? Как развивается процесс изменения состояния триггеров при переходе счетчика из состояния 011 в состояние 100?

7.Цифровые часы в метро реализованы на основе счетчиков. Иногда можно заметить, что четное число секунд на табло часов сохраняется заметно дольше, чем нечетное (возможна и обратная закономерность). Почему это происходит?

8.Какую разрядность должен иметь счетчик, отсчитывающий секунды и десятки секунд при наличии генератора импульсов частотой 10 кГц?

Лабораторная работа №6 АНАЛОГО-ЦИФРОВЫЕ ПРЕОБРАЗОВАТЕЛИ

Цель работы: ознакомится с устройством и функциональными возможностями АЦП, научиться определять основные характеристики АЦП.

1. Теоретическая часть

Система электрических параметров АЦП и ЦАП, отражающая особенности их выполнения и функционирования, содержит несколько десятков параметров. Ниже приведены важнейшие из них, рекомендованные для включения в нор- мативно-техническую документацию и наиболее полно описывающие работу преобразователей в статическом и динамическом режимах (международные буквенные обозначения электрических параметров указаны в скобках).

Число разрядов (Ь) — количество разрядов кода, кото-

84

рое может воспринимать ЦАП или вырабатывать АЦП. Для двоичных АЦП И ЦАП под числом разрядов понимается двоичный логарифм максимального числа кодовых комбинаций на входе ЦАП или выходе АЦП.

Коэффициент преобразования (G) — отношение при-

ращения выходного сигнала к приращению входного сигнала для линейной характеристики преобразования. Унифицированный ряд входных и выходных сигналов для АЦП и ЦАП соответствует принятым для измерительных преобразователей в соответствии с требованиями ГСП.

Абсолютная погрешность преобразования в конечной точке шкалы (δFS) — отклонение значения входного для АЦП и выходного для ЦАП напряжения (тока) от номинального значения, соответствующего конечной точке характеристики преобразования. Для АЦП и ЦАП, работающих с опорным напряжением от внешнего источника, δFS определяется без учета вносимой ИОН погрешности; измеряется в единицах младшего разряда преобразования (MP).

Напряжение смещения нуля на входе (Ul0) — приве-

денное к входу напряжение, характеризующее отклонение начала характеристики АЦП от заданного значения; измеряется в единицах MP.

Напряжение смещения нуля на выходе (U∞) — напря-

жение постоянного тока на выходе ЦАП при входном коде, соответствующем нулевому значению выходного напряжения; измеряется в единицах MP. Значение напряжения смещения нуля на входе/выходе преобразователей определяет параллельный сдвиг действительной характеристики преобразования и не вносит нелинейности.

Нелинейность ЦАП (δL)— отклонение действительной характеристики преобразования от оговоренной прямой линии, Нелинейность АЦП — отклонение от оговоренной прямой линии точек характеристики преобразования, делящих пополам расстояние между средними значениями уровней квантования. Нелинейность измеряется в процентах от значе-

85
