новочные входы триггеров счетчика, которые осуществляли бы сброс счетчика в состояние Q1 = Q2 = Q3 =0. При реализации счетчика на триггерах со входами установки логическим нулем для сброса триггеров требуется подать на входы сброса сигнал R=0. Для обнаружения факта попадания в нерабочее состояние используем схему, реализующую функцию F и выполненную на элементах И-НЕ. Для этого преобразуем выражение для функции:

F Q3 Q1 Q3 Q2 Q3 (Q2 Q1).

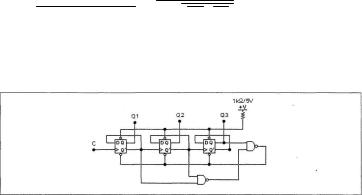

Соответствующая схемная реализация приведена на рис. 5.3.

Рис. 5.3. Счетчик

Счетчик будет работать следующим образом: при счете от 0 до 4 все происходит как в обычном суммирующем счетчике с Ксч = 8. Установочные сигналы равны 1 и естественному порядку счета не препятствуют. Счет происходит по положительному фронту импульса на счетном входе С. В тот момент, когда счетчик находится в состоянии 4 (100), следующий тактовый импульс сначала переводит счетчик в состояние 5 (101), что немедленно (задолго до прихода следующего тактового импульса) приводит к формированию сигнала сброса, который поступает на установочные входы сброса триггеров. В результате счетчик сбрасывается в 0 и ждет прихода следующего тактового импульса на счетный вход. Один цикл счета закончился, счетчик готов к началу следующего цикла.

76

Применяя такие схемы с обратной связью для сброса счетчика, нужно иметь в виду, что операция сброса занимает конечное время, поэтому непосредственно перед сбросом счетчика в 0 на выходе первого триггера появляются кратковременные импульсы, или "иголки". Это не имеет значения при подключении счетчика напрямую к индикатору, но при использовании этого выхода счетчика в качестве источника тактовых импульсов могут возникнуть определенные проблемы. Схема, в которой это явление устранено, приведена на рис. 5.4. Важным отличием является то, что схема обнаруживает не факт попадания в нерабочее состояние 101, а факт попадания в состояние 100 и в следующем такте вырабатывает сигнал сброса.

Рис. 5.4. Счетчик

2. Порядок выполнения работы

Эксперимент 1. Исследование суммирующего счетчи-

ка.

Откройте файл с14_06 со схемой, изображенной на рис.5.5. Включите схему. Подавая на вход схемы тактовые импульсы при помощи ключа С и наблюдая состояние выходов счетчика при помощи логических пробников, составьте временные диаграммы работы суммирующего счетчика. Определите коэффициент пересчета счетчика. Результаты занесите в раздел "Результаты экспериментов". Обратите внимание на числа, формируемые состояниями инверсных выхо-

77

дов счетчика.

Рис. 5.5. Схема для исследования

Эксперимент 2. Исследование вычитающего счетчи-

ка.

а) Откройте файл с14_07 со схемой, изображенной на рис. 5.6. Включите схему. Зарисуйте временные диаграммы работы вычитающего счетчика в раздел "Результаты экспериментов".

Рис. 5.6. Схема для исследования

б) В схеме на рис. 5.6 входы логического анализатора подключите к инверсным входам триггеров. Включите схему.

78

Зарисуйте полученные временные диаграммы в раздел "Результаты экспериментов" и сравните их с диаграммами, полученными в эксперименте 1.

Эксперимент 3. Исследование счетчика с измененным коэффициентом пересчета.

а) Откройте файл с14_08 со схемой, изображенной на рис. 5.7. Включите схему. Подавая на вход схемы тактовые импульсы при помощи ключа С и наблюдая состояние выходов счетчика при помощи логических пробников, составьте временные диаграммы работы счетчика и определите коэффициент пересчета. Результаты занесите в раздел "Результаты экспериментов".

Рис. 5.7. Схема для исследования

б) Измените структуру комбинационной части счетчика в соответствии со схемой на рис. 5.3. Подавая на вход схемы тактовые импульсы при помощи ключа С и наблюдая состояние выходов счетчика при помощи логических пробников, составьте временные диаграммы работы счетчика на 5. Результаты занесите в раздел "Результаты экспериментов".

79

Эксперимент 4. Исследование регистра Джонсона.

Откройте файл с14_09 со схемой, изображенной на рис. 5.8. Счетное устройство, приведенное на рисунке, получило название регистра Джонсона или регистра с перекрестными связями. Включите схему. Постройте временные диаграммы сигналов на выходах триггеров. Определите коэффициент пересчета регистра Джонсона. Результаты занесите в раздел "Результаты экспериментов".

Рис. 5.8. Схема для исследования

Эксперимент 5. Исследование регистра Джонсона, реализованного на JK-триггерах.

а) Откройте файл с14_10 со схемой, изображенной на рис. 5.9. Установите ключ S в верхнее положение (на вход S второго триггера подается сигнал логической единицы). Включите схему. Постройте временные диаграммы работы схемы и занесите их в раздел "Результаты экспериментов". Сравните полученные диаграммы с результатами эксперимента 4.

б) Установите схему в состояние 000. Подайте при помощи ключа S кратковременный импульс на вход S второго триггера. При этом схема должна установиться в состояние 010. Подавая на вход С схемы тактовые импульсы при помощи соответствующего ключа и наблюдая состояние выходов
