ния диапазона входного (выходного) сигнала или в единицах MP. Под оговоренной прямой линией понимают идеализированную линейную характеристику преобразования, относительно которой действительная характеристика имеет минимальную нелинейность. Распространен вариант ее проведения через начальную (нулевую) и конечную точки шкалы преобразования.
Дифференциальная нелинейность (δLD) — отклонение разности двух аналоговых сигналов, соответствующих соседним кодам, от значения единицы MP; измеряется в процентах от значения диапазона входного (выходного) сигнала или в единицах MP. Превышение ее значения ±1 MP приводит к немонотонности характеристики преобразования.
Монотонность характеристики преобразования —
идентичность знака приращения мгновенных значений входного и выходного сигналов преобразователя.
Коэффициент разделения каналов (Кс) — уровень по-
давления прохождения сигналов между каналами преобразователя, параметр характерен для многоканальных АЦП и ЦАП.
Время преобразования (te) — интервал времени от мо-
мента заданного изменения сигнала на входе АЦП (аналоговом или цифровом) до появления на его выходе соответствующего устойчивого кода.
Максимальная частота преобразования (fcmаx) —
наибольшая частота дискретизации, при которой заданные параметры соответствуют установленным нормам.
Время установления выходного напряжения или тока
(tSU, tSl) — интервал времени от момента изменения кода на входе ЦАП до момента, при котором выходное аналоговое напряжение или ток окончательно войдут в зону шириной 1 MP или другой оговоренной величины, симметрично расположенной относительно установившегося значения.
86
2. Порядок выполнения работы

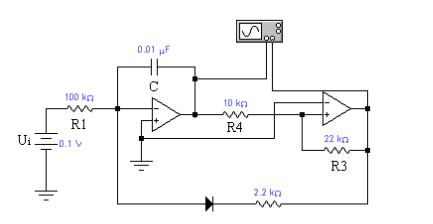

Эксперимент 1. Собрать схему АЦП прямого преобразования по рис.6.1.
Рис. 6.1 АЦП прямого преобразования
а) Проверить работоспособность АЦП и исследовать зависимость частоты выходного сигнала от входного напряжения в диапазоне 20 мВ…10 В. Проверить справедливость формулы:
F=Ui ∙ R3/[R1∙ C ∙ R4(U1-U2) ]
Где U1максимальное положительное напряжение на выходе компаратора,
U2максимальное отрицательное напряжение на выходе компаратора,
Ui - напряжение питания батареи.
б) Определить и объяснить различия частот полученных практически и теоретически.
в) Определить линейность преобразования в заданном интервале входного напряжения.
87

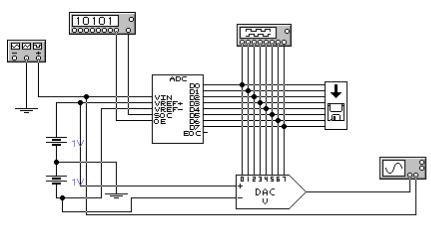

6) Эксперимент 2. Собрать схему по рис.6.2.
Рис. 6.2. Библиотечный АЦП
а). Снять осциллограммы выходного сигнала АЦП с помощью логического анализатора.
б) Снять осциллограммы выходного сигнала ЦАП и входного АЦП и сравнить их.
в) Сравнить данные логического анализатора и данные, зарегистрированные в текстовом файле.

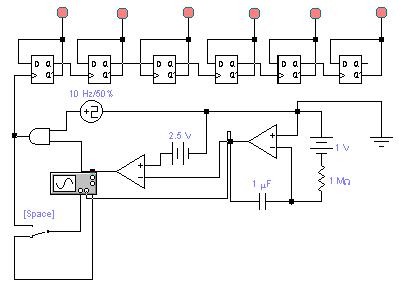

Эксперимент 3. Собрать схему АЦП с ГПН по рис.6.3 и снять его осциллограммы.
а) Определить основные характеристики АЦП по его осциллограммам и схеме.
б) Сделать выводы по проделанным экспериментам.
88
Рис. 6.3. АЦП с ГПН
89
ЗАКЛЮЧЕНИЕ
Учебное пособие «Схемотехника: лабораторный практикум» обеспечивает методически грамотное выполнение лабораторных работ, обработку и анализ результатов измерений и является необходимой составляющей учебнометодического комплекса по учебной дисциплине «Схемотехника», призванного обеспечить получение профессиональной компетенции – готовности выполнять расчет и проектирование электронных приборов, схем и устройств различного функционального назначения в соответствии с техническим заданием с использованием средств автоматизации проектирования.
