Материал: Схемотехника. лабораторный практикум. Акулинин С.А

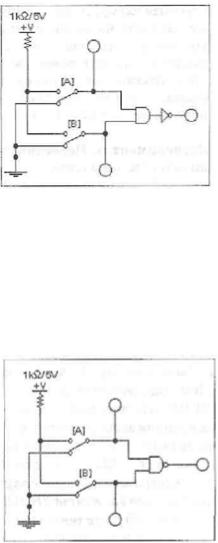

Рис.1.3. Схема для исследования

б) Экспериментальное получение таблицы истинности логического элемента 2И-НЕ. Соберите схему, изображенную на рис. 1.4. Включите схему. Подайте на входы схемы все возможные комбинации уровней входных сигналов и, наблюдая уровни сигналов на входах и выходе с помощью логических пробников.

Рис. 1.4. Схема для исследования

Эксперимент 3. Исследование логической функции

ИЛИ.

а) Экспериментальное получение таблицы истинности логического элемента ИЛИ.

11

Соберите схему рис. 1.5. Включите схему. Подайте на входы схемы все возможные комбинации уровней входных сигналов и, наблюдая уровни сигналов на входах и выходе с помощью логических пробников, заполните таблицу истинности логической схемы ИЛИ.

б) Получение аналитического выражения для функции.

Рис. 1.5. Схема для исследования

Эксперимент 4. Исследование логической функции ИЛИ-НЕ.

а) Экспериментальное получение таблицы истинности логического элемента 2ИЛИ-НЕ, составленного из элементов 2ИЛИ и НЕ.

Соберите схему, изображенную на рис. 1.6.Включите схему. Подайте на входы схемы все возможные комбинации уровней входных сигналов и, наблюдая уровни сигналов на входах и выходе с помощью логических пробников, заполните таблицу истинности логической схемы 2ИЛИ-НЕ.

12

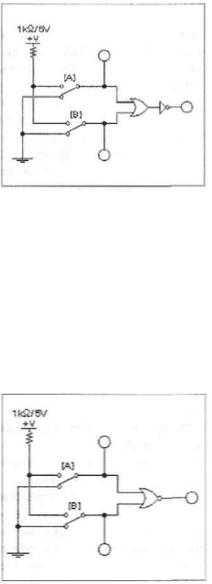

Рис. 1.6. Схема для исследования

б) Экспериментальное получение таблицы истинности логического элемента 2ИЛИ-НЕ.

Соберите схему, изображенную на рис.12.7.Включите схему. Подайте на входы схемы все возможные комбинации уровней входных сигналов и, наблюдая уровни сигналов на входах и выходе с помощью логических пробников, заполните таблицу истинности логической схемы 2ИЛИ-НЕ, сравните таблицы истинности из пункта а) и б).

Рис. 1.7. Схема для исследования

Эксперимент 5. Исследование логических схем с помо-

13

щью генератора слов.

а) Сведения об исследуемой микросхеме.

Откройте файл 12_02 со схемой, изображенной на.рис. 1.8. Включите схему. Укажите, к каким выводам микросхемы 7400 подключается источник питания, сколько элементов 2ИНЕ содержит микросхема, сколько элементов используется в данном эксперименте и как обозначены на схеме используемые входы и выходы. Заполните таблицу сведений о микросхеме.

Рис. 1.8. Схема для исследования б) Экспериментальное получение таблицы истинности

логического элемента 2И-НЕ.

Запрограммируйте генератор слов так, чтобы на выходе генератора получать последовательно следующие комбинации: 00, 01, 10, 11. Переведите генератор в режим пошаговой работы нажатием кнопки "Step" на увеличенном изображении генератора. Каждое нажатие кнопки "Step" вызывает переход к очередному слову заданной последовательности, которое подается на выход генератора. Последовательно додавая на микросхему слова из заданной последовательности, заполните таблицу истинности элемента 2И-НЕ.

Указание: значения разрядов текущего слова на выходе генератора отображаются в круглых окнах в нижней части на панели генератора.

14

Эксперимент 6. Реализация логической функции 3-х переменных.

а) Синтез схемы, реализующей функцию, заданную логическим выражением.

Реализуйте функцию f = abvbc на элементах 2И-НЕ. Указание. Представьте выражение функции через опе-

рации логического умножения и инверсии.

Соберите в Electronics Workbench схему на элементах 2И-НЕ, соответствующую полученному выражению. Подключите к входам схемы генератор слов, к выходу - логический пробник. Генератор слов запрограммируйте на формирование

последовательности из восьми слов, соответствующих чис-

лам от 0 до 7: 0=000; 1=001; 2=010; 3=011; 4=100; 5=101; 6=110; 7=111.

В пошаговом режиме, последовательно подавая на вход полученной схемы все слова последовательности, определите при помощи логического пробника уровень сигнала на выходе схемы. Полученные результаты занесите в таблицу.

б)Синтез схемы, реализующей заданную функцию при помощи логического преобразователя.

Для получения схемы, реализующей функцию, описываемую логическим выражением f=abvbс можно воспользоваться логическим преобразователем. Для этого проделайте следующее:

­вызовите логический преобразователь;

­введите в нижнее окно панели преобразователя логическое выражение abvbсс клавиатуры (операции ИЛИ соответствует знак +, инверсия обозначается апострофом);

­для реализации схемы на элементах И-НЕ нажмите клавишу А|В —>NAND на панели логического преобразователя.

Логический преобразователь выводит на рабочее поле схему, реализующую функцию, описываемую введенным ло-

15
