Материал: Шевченко Г.В. Топографическая подготовка сотрудников территориальных органов МВД России

51

своя береговая линия (CD, KL) в виде замкнутой кривой, с точками одинаковойвысоты(фрагмент4.8).

АВ

C D

K

L

k

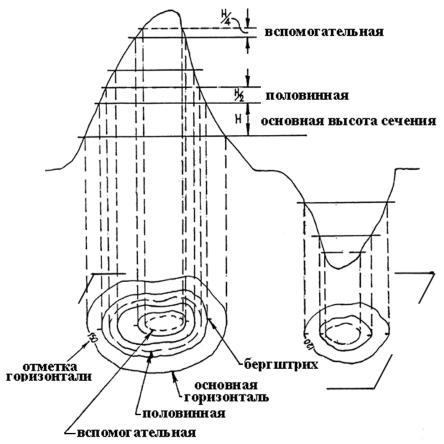

Рис. 9. Изображение рельефа горизонталями

Эти линии можно рассматривать и как следы сечения неровностей местности уровенными поверхностями, параллельными уровенной поверхности моря, от которой ведется счет высот. Если все линии равных высот спроектировать на поверхность Земного эллипсоида и изобразить в заданном масштабе на карте, то получим на ней изображение горы в плане в виде системы замкнутых кривых линий ab, cd, kl (рис. 9). Это и будутгоризонтали.

Расстояние между двумя смежными секущими поверхностями назы-

ваетсявысотойсечения(Н).

Если эти линии равных высот спроектировать на уровенную поверхность и изобразить в масштабе и на карте, то получим на ней изображение горы и котловины в виде системы замкнутых кривых линий. Это и будутгоризонтали (фрагмент4.9).

Из рассмотренного выше материала можно сделать следующие выводы:

52

–все точки одной горизонтали имеют одну и ту же высоту над уровнем моря. Высота этих точек отличается от высоты точек соседней горизонталина высотусечения;

–по числу горизонталей можно определять повышение одних точек местности над другими. По расстоянию между горизонталями (заложению) можно судить о крутизне ската. Чем ближе горизонтали одна к другой, темскаткруче;

–все изгибы горизонталей на карте сохраняют подобие соответствующих им линий равных высот на местности, поэтому по начертанию горизонталей можно судить о форме и взаимном расположении неровностейместности.

Высота сечения на карте зависит от масштаба карты и характера рельефа. На современных картах нормальная высота сечения устанавливается– 0,02 от величинымасштаба карты. Для высокогорной местности высота сечения в два раза больше, для плоскоравнинной – в два раза меньше (фрагмент4.10).

Высота сечения подписывается на каждом листе карты масштаба 1 : 50 000 на южной стороне рамки под линейным масштабом. Подпись «Сплошные горизонтали проведены через 10 метров» означает, что на данном листекартывысотасеченияравна10 метрам. (фрагмент4.11)

Горизонтали на карте, соответствующие установленной для нее высоте сечения, проводятся сплошными линиями и называются основными, или сплошными, горизонталями. Они изображаются на карте сплошной тонкойлиниейкоричневогоцвета.

Половинные горизонтали проводятся на карте через половину основной высоты сечения и изображаются тонкой прерывистой линией коричневого цвета. Они применяются для изображения важных подробностейрельефа.

Вотдельных случаях, когда нужные подробности рельефа не выражаются основными и половинными горизонталями, между ними проводятся тонкими прерывистыми линиями с короткими штрихами еще и вспомогательныегоризонтали (фрагмент4.12).

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятикратной высоте сечения, вычерчиваются утолщенными линиями коричневого цвета и называютсяутолщеннымигоризонталями.

53

Способыопределениянаправленийскатовна карте:

–по указателям направления скатов (бергштрихам) на горизонта-

лях– короткие штрихи на горизонталях. Свободный конец штриха всегдауказывает направление пониженияската;

–по отметкам горизонталей – цифровые подписи коричневого цвета на горизонталях, указывающие на высоту над уровнем моря. Верх цифрвсегдаобращенвсторонуповышенияската;

–по отметкам высот отдельных точек местности – цифровые подписи черного цвета, указывающие высоту точек местности над уровнемморя(вершингор, урезовводы, отдельныхориентиров);

–по расположению водоемов – скаты понижаются всегда в сторону водоемов(фрагмент4.13).

Детали рельефа, которые невозможно изобразить горизонталями, показываютсянакартеусловнымизнаками.

Пример20. По карте СНОВ У-34-37-В к таким деталям относятся овраги (6913), обрывы (7911), дорожные насыпи (7709), ямы (8217), курганы (8214), скопления камней (8021). Цифровые обозначения, сопровождающие условные знаки этих деталей, указывают их высоты (глубины) в метрах.

Детали рельефа естественного происхождения (обрывы, овраги, осыпи и т.п.) изображаются условными знаками коричневого цвета, а искусственные (насыпи, выемки, карьеры и т.п.) – черным цветом. Особыми знаками черного цвета изображаются детали рельефа, являющиеся ориентирами (пещеры, большие камни, отдельные деревья и т.п.) (фраг-

мент4.13.2).

§3. Определение абсолютных высот

ивзаимных превышений точек местности

Абсолютная высота – это высота точки местности над уровнем моря (в России – над средним уровнем Балтийского моря). Абсолютные высоты подписывают на возвышенностях, (высоты) характерных точках рельефа, горизонталях иурезах воды(отметки) (фрагмент4.14).

Если точка расположена на горизонтали, то ее абсолютная высота равнавысотеэтойгоризонтали.

Если точка расположена между горизонталями, то ее абсолютная высота равна высоте нижней (верхней) горизонтали плюс (минус) превышение точки (определяется на глаз). Если в нужном районе нет цифровой подписи горизонтали, то ее можно определить по ближайшей отметкеи направлениюската.

54

Пример 21. Определить абсолютную высоту развилки грунтовых дорог (66074). Отыскав на карте указанную развилку, находят абсолютную высоту ближайшей горизонтали – 190 м. По цифровой подписи горизонтали или бергштриху определяют направление понижения ската – севе- ро-восточное. Развилка расположена между горизонталями 190 и 180, но ближе к горизонтали с отметкой 180. Следовательно, абсолютная высота примерно184 м.

Пример22. Определить абсолютную высоту отдельного камня (7913). По отметке точки (236,4) находят абсолютную высоту ближайшей полугоризонтали – 235 м. Определяют по бергштрихам направление понижения ската – юго-восточное. Отдельный камень находится между горизонталями 230 и 220, ближе к горизонтали 230. Следовательно, абсолютная высотаотдельнолежащегокамняпримерно 227 м.

Превышение одной точки местности над другой определяется как разность абсолютных высот и называется относительной высотой. Относительную высоту ската вершины и глубины лощины удобно определять по числу промежутков между горизонталями на них; подсчитав число промежутков между горизонталями на скате и умножив его на высотусечения, получимотносительнуювысотуската.

Пример23. Определить относительную высоту отметки 213,8 (6812) по восточному скату к реке Соть. На восточномскате высотыс отметкой 213,8 (6812) к реке Соть имеются десять промежутков между основными горизонталями. Высота сечения 10 м, поэтому относительная высота ската 10 × 10 = 100 м. Относительные высоты (глубины) курганов, обрывов, оврагов, промоин, насыпей, выемок определяются по подписям, стоящимрядомсусловными знаками.

Пример 24. Определить взаимное превышение отдельного двора н.п. Волково (68095) и церкви в Никитино (68092). Условный знак церкви расположен рядом с утолщенной горизонталью, высота которой равна 200 м. Понижение ската юго-западное. Следовательно, объект расположен между горизонталями 200 и 190, и его абсолютная высота будет равняться194 м.

Определяем по горизонталям абсолютную высоту отдельного двора в населенном пункте Волково. Он расположен между горизонталями с высотами над уровнем моря, равными 170 и 160 м, ближе к первой. Его абсолютная высота будет равна 167 м. Из большего значения вычитаем меньшее,

Нотн. = 194 – 167 = 27 м.

55

Определение относительных высот или взаимных превышений точек необходимо для выбора наиболее удобного места обзора участка местностидляего изученияили контроля.

§ 4. Определение формы и крутизны скатов

Форма ската определяется по взаимному расположению горизонталей на скате. Если скат ровный, то его горизонтали на карте располагаются на равных расстояниях друг от друга; при выпуклом скате они учащаются к подошве; при вогнутом скате – наоборот, к вершине (фраг-

менты4.15, 4.16).

Крутизна ската определяется по величине заложения: чем меньше величина заложения, тем скат круче; чем больше величина заложения, темскатболеепологий (фрагмент4.17).

На топографических картах с нормальной высотой сечения (Н = 0,02 величины масштаба) заложению в 1 см соответствует крутизна ската в 1,2° (округленно 1°). Из этой взаимосвязи между заложением, высотой сечения и крутизной ската можно вывести правило: во сколько раз заложение меньше одного сантиметра, во столько раз крутизна ската больше одногоградуса.

Более точно крутизна ската может быть определена по шкале заложений, расположенной на каждом листе топокарты справа от линейного масштаба. Она представлена в виде графика, вдоль горизонтального основания которого подписаны цифры, обозначающие крутизну скатов в градусах. На перпендикулярах к основанию отложены соответствующие им заложения. Левая часть шкалы заложений используется для основной высоты сечения (между основными горизонталями), правая часть шкалы заложений – для пятикратной (между утолщенными горизонталями) (фрагмент 4.17).

Для определения крутизны ската по шкале заложений следует измерить расстояние между двумя основными горизонталями, приложить его к шкале заложений и снять в градусах внизу против приложенного отрезка. На крутых скатах, где горизонтали проходят близко одна от другой, крутизну удобнее определять по утолщенным горизонталям, используя при этом правую часть шкалы заложений. Точность определения крутизны скатов по шкале заложений равна примерно 0,3–0,4 цены деления этой шкалы в том ее интервале, в котором определяется крутизнаданногоската.
