Полярной осью может служить магнитный меридиан, географический (истинный меридиан), вертикальная линия координатной сетки (фрагмент 5.10).

Положение любой точки на местности или на карте в системе полярных координат определяется двумя координатами: углом положения, измеряемым от полярной оси по ходу часовой стрелки, и расстоянием отполюса доопределяемойточки(рис. 13).

В зависимости от принятого начального направления (полярной оси) различают следующие углы положения: дирекционный угол – α; истинный азимут – А; магнитный азимут – Ам (фрагменты 5.10, 5.11,

5.12, 5.13)

Дирекционный угол (α) – угол между северным направлением вертикальной линии координатной сетки и направлением на определяемую точку, измеряемый на карте по ходу часовой стрелки от 0° до

360° (рис. 14).

0

Рис. 14. Дирекционный угол

Истинный азимут (А) – угол между северным направлением истинного меридиана и направлением на определяемую точку, измеряемый по ходу часовой стрелки от 0° до 360°. Направление истинного меридиана совпадает с направлением боковых сторон рамки карты

(рис. 15).

истинный А меридиан

0

Рис. 15. Истинный азимут

67

Магнитный азимут (Ам) – угол между северным направлением магнитного меридиана и направлением на определяемую точку, измеряемый по ходу часовой стрелки от 0°до 360°. Направление магнитного меридиана совпадает с направлением магнитной стрелки компаса

(рис. 16).

магнитный Ам меридиан

0

Рис. 16. Магнитный азимут

Так как вертикальная линия координатной сетки, истинный меридиан и магнитныймеридиан не совпадают по направлению, то между ними образуются углы, которые необходимо учитывать при решении практических задач. Этими углами являются магнитное склонение и сближение меридианов.

Магнитное склонение (δ) (бета) – угол между истинным (географическим) меридианоми магнитныммеридианом.

Магнитное склонение может быть восточным (положительным) (магнитная стрелка отклоняется на восток от истинного меридиана) и западным (отрицательным) (стрелка отклоняется на запад от истинного меридиана) (рис. 17) (фрагмент5.14).

истинный меридиан

-δ +δ

магнитный меридиан 0

Рис. 17. Магнитное склонение

68

Величина магнитного склонения и его годовые изменения указаны подюжнойсторонойкаждого листа топографическойкарты.

Сближение меридианов (γ) (гамма) – угол между истинным меридианом ивертикальной линией координатнойсетки(фрагмент 5.14).

Сближение меридианов также может быть восточным (положительным) изападным(отрицательным) (рис. 18).

Рис. 18. Сближение меридианов

Величина сближениямеридиановвозрастает судалениемотсреднего меридиана зоны и может иметь значение от 0 до ± 3 . Среднее сближение меридианов указывается под южной стороной рамки каждого листа топографическойкарты.

На практике, в основном, приходится иметь дело с дирекционными углами и магнитными азимутами и переходить от дирекционных углов накартек магнитнымазимутамнаместностииобратно.

Чтобы перейти от дирекционного угла к магнитному азимуту или от магнитного азимута к дирекционному углу, необходимо внести поправку на магнитное склонение и сближение меридианов (поправку направления).

Поправка направления (ПН) – угол между направлением вертикальной линии координатной сетки и направлением магнитного меридиана (стрелки компаса) (фрагмент 5.15). Она равна алгебраической разности магнитногосклонения(δ) исближениямеридианов(γ): ПН= (±δ) – (±γ).

Данные о величине поправки направления и составляющих ее магнитном склонении и сближении меридианов указываются на карте СНОВ, под южной стороной рамки в виде схемы с пояснительным текстом, при использовании которого за основу надо брать предложение: «При прикладывании буссоли (компаса) к вертикальным линиям коор-

69

динатной сетки среднее отклонение магнитной стрелки восточное 8° 36’, это ибудетпоправкойнаправления».

Зависимость между дирекционным углом и магнитным азимутом одногоитогоженаправления выражаетсяформулами.

Если на карте измерен дирекционный угол, то магнитный азимут этогонаправления на местности: Ам= α– (±ПН).

Измеренный на местности магнитный азимут какого-либо направления переводится в дирекционный угол этого направления по формуле:

α= Ам+ (±ПН).

Измерение углов положения. Дирекционные углы измеряют по карте транспортиром (в градусах) в следующем порядке: исходную точку и местный предмет соединяют прямой линией так, чтобы она пересекла хотя бы одну из вертикальных линий координатной сетки, с которой совмещают транспортир, сообразуясь с величиной угла (фрагмент 5.16). Снимают отсчет по шкале транспортира против прочерченной прямой линии(рис. 19).

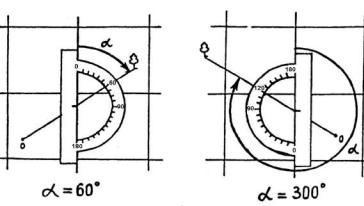

Рис. 19. Определение дирекционных углов с помощью транспортира

Измерение истинных азимутов выполняют транспортиром так же, как и дирекционных углов, только транспортир в этом случае совмещают с линией истинного меридиана, которой является боковая сторона рамкикартыилилиния, ей параллельная.

Магнитныеазимутыопределяютна местностиспомощьюкомпаса. Пример 34. Для выполнения задачи снайперу необходимо определить по карте место встречи глав групп бандформирования «Гюрза» и

террористическойгруппы«Алеф» (фрагмент5.17).

Позицией снайпера по уничтожению преступников назначена площадка трубы черепичного завода (7110), если разведывательный дозор доложил, что измеренный азимут магнитный Ам = 110° и расстояние до этогоместа Д= 2 050 м.

70

Ам= α– ( ±ПН), изэтойформулывыводим, чемуравен α:

α= Ам+ ( ±ПН).

1.Найтидирекционныйугол: α= 101º 24′+ (+8º 36′) = 110º.

2.С помощью численного масштаба определить Д = 2 050 м : 500 м = 4,1 см.

3.Используя найденные величины (дирекционного угла и расстояния), офицерской линейкой на топографической карте от трубы черепичного завода (7110) прочертить уголиотложитьрасстояние.

Ответ: юго-западнаяокраинан. п. Окунево(7112).

Контрольные вопросы

1.Какова сущность системы плоских полярных координат? Где в ОВДприменяетсяданнаясистема?

2.Чтотакоесистемаплоскихпрямоугольных координат?

3.Почему в расчетах ось Х переносят к западу от осевого меридиана зонына500 км?

4.Каков порядок определения плоских прямоугольных координат наиболеераспространенными способами?

5.Какими способами осуществляется целеуказание по квадратам координатнойсетки?

6.Какнанестинакартуобъектыпоихпрямоугольнымкоординатам?

Г л а в а VI. ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ

ПО КАРТЕ И БЕЗ КАРТЫ ПРИ РЕШЕНИИ ОПЕРАТИВНО-СЛУЖЕБНЫХ ЗАДАЧ

§ 1. Сущность и основные способы ориентирования на местности без карты

Ориентироваться на местности при выполнении служебных и боевых задач – это значит определить свое местоположение и нужное направление движения относительно сторон горизонта, окружающих местных предметов и элементов рельефа, а также относительно расположения своихсили местоположенияпротивника (преступника).

Местные предметы и элементы рельефа, относительно которых определяют свое местоположение, положение противника (преступника) и указывают направлениедвижения, называютсяориентирами.
