Сопротивление усталости вала в данном сечении обеспечивается.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

10. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ВАЛОВ, ДОПУСКИ, ПОСАДКИ И

ШЕРОХОВАТОСТИ

На выходные участки валов, предназначенные для установки полумуфт,

назначаем поле допуска n6. На выходных участках с диаметром под подшипник в месте работы уплотнения назначаем поле допуска d9, кроме того место работы манжеты необходимо закалить на глубину h = 0.9...1 мм до твёрдости 40...50 HRC и отшлифовать до шероховатости Ra 0.2. На участке вала под подшипник предусматриваем приемный участок для посадки подшипника с полем допуска d9. Под подшипниками принимаем поле допуска k6. В месте установки зубчатого колеса на тихоходном валу поле допуска t6.

На шпоночный паз назначаем поле допуска р9. Предельные отклонения остальных размеров принимаются для отверстий по HI4, валов hi4, остальных

±IТ 14/2.

Шероховатость участков валов сопрягаемых с другими деталями Ra l.25 (кроме указанной выше), шероховатость галтелей и других переходных участков Ra 2.5, шероховатость остальных поверхностей Ra 6.3.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

11. СМАЗКА РЕДУКТОРА

Применим картерную систему смазывания.

Для смазки передачи принимаем масло И-Г-А-68 ГОСТ 20799-68.

В соответствии с рекомендациями стр.173 [3] глубина погружения в масло колёс цилиндрического редуктора: 2m≤ h≤ 0.25· d2т, но не менее 10 мм.

Смазка подшипников осуществляется закладыванием пластичной смазки в подшипниковые узлы. Смазочный материал ЦИАТИМ 202 ГОСТ

11110-74.

Для слива масла из редуктора предусматриваем сливное отверстие,

закрываемое пробкой с конической резьбой по ГОСТ 12718-67.

Для контроля за уровнем масла предусмотрим маслоуказатель П-30 по МН 176-63.

При длительной работе редуктора в связи с нагревом масла и воздуха повышается давление внутри корпуса, что приводит к просачиванию масла через уплотнения и стыки, чтобы избежать этого, внутреннюю полость корпуса сообщаем с внешней средой при помощи установки отдушины в верхней его точке, отдушину используем также в качестве пробки,

закрывающей отверстие для заливки масла.

Для предохранения от вытекания смазочного материала из подшипниковых узлов, а также для защиты их от попадания из вне пыли и

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

влаги принимаем для обоих валов манжетные уплотнения по ГОСТ 8752-79.

Для предотвращения попадания смазки из картера в подшипниковые узлы и попадания пластичной смазки подшипников в картер предусматриваем маслоотражательные кольца.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

12. КОНСТРУИРОВАНИЕ КРЫШЕК ПОДШИПНИКОВ

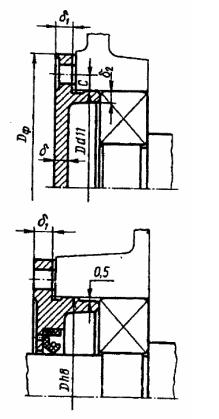

Крышки подшипников принимаем привертными в соответствии с рис.12.1

Крышки изготовим из чугуна марки СЧ15 ГОСТ 1412-79.

Определяющим в конструировании крышки является диаметр отверстия в корпусе под подшипник. Толщину стенки б, диаметр d и число z винтов крепления крышки к корпусу в зависимости от этого параметра.

Определение размеров крышки подшипника быстроходного вала.

Наружный диаметр подшипника быстроходного вала D = 100 мм,

принимаем δ=7 мм, d =10 мм, z = 6.

Толщина флаца крышки:

δ1 =1,2 = 1,2 δ = 1,2 · 7 = 8,4 мм принимаем δ 1 = 9 мм.

Толщина центрирующего пояска крышки:
