где а23 = 0,7 - коэффициент, характеризующий совместное влияние на ресурс подшипника качества металла колец, тел качения и условий эксплуатации;

а1 = 1 - коэффициент, долговечности в функции необходимой надежности;

k = 3 - показатель степени для шариковых подшипников. Так как расчетный ресурс L10ah L`10ah (370515 14400) , то предварительно назначенный подшипник 315 пригоден.

При требуемом ресурсе надежность выше 90%.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

7. КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ

Шестерни выполняем как единое целое с валом, размеры этой детали определены ранее.

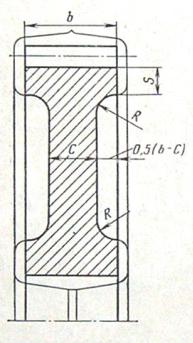

Рис. 7.1

При крупносерийном производстве заготовку зубчатого колеса получают свободной ковкой с последующей токарной обработкой.

Представленная на рис.7.1 конструкция колеса имеет несложную технологию изготовления, небольшой вес, обеспечивает экономию материала и достаточную несущую способность.

Размеры колес вычисляем в зависимости от диаметров валов под колеса и ширин колес вычисленных ранее.

Колесо быстроходной ступени:

Диаметр ступицы:

dcm= 1,5 · dk= 1,55 · 65 = 100,75 мм

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

принимаем dcm= 105 мм.

Толщина зубчатого венца:

S = 2,2 · m + 0,05 · 45 = 2,2 · 3 + 0,05 · 45 = 8,85 мм

принимаем S = 10 мм.

Фаска:

f=0,5 · m = 0,5 · 3 = 1,5 мм

принимаем в соответствии f = 1,5 мм, угол фаски 45°.

Чтобы уменьшить объем точной механической обработки на диске колеса применим выточки, при этом толщина диска в этом месте:

С = 0,5 · b = 23 мм, для свободной выемки заготовки колеса из штампа применяем штамповочные уклоны (7°) и радиусы скругления R = 6 ≥ мм

На диаметр вершин зубьев назначаем поле допуска h11, на диаметр посадочного отверстия назначаем поле допуска Н7, на шпоночный паз поле допуска Js9. Предельные отклонения остальных размеров принимаем: для отверстий HI4, валов h14, остальных ± IT 14/2.

Шероховатость поверхности зубьев Ra1,3, шероховатость посадочной поверхности Ra O,80, шероховатость торцовых поверхностей колеса Ra 3,2,

шероховатость остальных поверхностей Ra6.3.

Колесо тихоходной ступени:

Диаметр ступицы:

dcm= 1,5 · dk= 1,55 · 86 =129 мм

принимаем dcm= 130 мм.

Толщина зубчатого венца:

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

S = 2,2 · m + 0,05 · 45 = 2,2 · 5 + 0,05 · 80 = 15 мм

принимаем S = 18 мм.

Фаска:

f=0,5 · m = 0,5 · 5 = 2,5 мм

принимаем в соответствии f = 2,5 мм, угол фаски 45°.

Чтобы уменьшить объем точной механической обработки на диске колеса применим выточки, при этом толщина диска в этом месте:

С = 0,5 · b = 40 мм, для свободной выемки заготовки колеса из штампа применяем штамповочные уклоны (7°) и радиусы скругления R = 6 ≥ мм

На диаметр вершин зубьев назначаем поле допуска h11, на диаметр посадочного отверстия назначаем поле допуска Н7, на шпоночный паз поле допуска Js9. Предельные отклонения остальных размеров принимаем: для отверстий HI4, валов h14, остальных ± IT 14/2.

Шероховатость поверхности зубьев Ra1,3, шероховатость посадочной поверхности Ra O,80, шероховатость торцовых поверхностей колеса Ra 3,2,

шероховатость остальных поверхностей Ra6.3.
