Выпуск 1(4), 2019
УДК 69.035.4
ТЕХНОЛОГИЯ УСТРОЙСТВА МНОГОЭТАЖНЫХ МОНОЛИТНЫХ ПОДЗЕМНЫХ ЗДАНИЙ
А. Н. Ткаченко, Д. Г. Жданова16
__________________________________________________________________________________
Ткаченко Александр Николаевич, Воронежский государственный технический университет, кандидат технических наук, доцент кафедры технологии, организации строительства, экспертизы и управления недвижимостью, E-mail: uoo338@vgasu.vrn.ru Жданова Дарина Геннадиевна, Воронежский государственный технический университет,
магистрант гр. М241, E-mail: 05darina01@mail.ru
__________________________________________________________________________________
Аннотация: статья посвящена теме усовершенствования технологии устройства многоэтажных монолитных подземных зданий методом «стена в грунте» и методом «сверху вниз» для повышения эффективности подземного многоэтажного монолитного строительства, так как подземное строительство является перспективным направлением в условиях плотной городской застройки. В ходе анализа существующих на данный момент технологий подземного строительства многоэтажных монолитных зданий, было сделано заключение о том, что данная технология не нашла широкого применения, несмотря на многочисленные достоинства. Разработан список первоначальных задач, решение которых позволит обеспечить внедрение данного метода в практику строительного производства.
Ключевые слова: строительство, стена в грунте, вертикальные конструкции, буронабивные сваи-колонны.
TECHNOLOGY OF DEVICE OF MULTILEVEL MONOLITHIC UNDERGROUND
BUILDINGS
A. N. Tkachenko, D. G. Zhdanova
________________________________________________________________________________
Tkachenko Alexander Nikolaevich, Voronezh State Technical University, Candidate of Technical Sciences, Associate Professor of the Department of Technology, Organization, Construction, Expertise and Property Management, E-mail: uoo338@vgasu.vrn.ru
Zhdanova Darina Gennadievna, Voronezh State Technical University, Bachelor, Master of the M241, E-mail: 05darina01@mail/ru
________________________________________________________________________________
Annotation:The article is devoted to the topic of improving the technology of multi-storey monolithic underground buildings using the “wall in soil” method and the “top-down” method to improve the efficiency of multi-story underground monolithic construction. Since underground construction is a promising direction in the conditions of dense urban development.In the course of the analysis of the currently existing technologies of underground construction of multi-storey monolithic buildings, it was concluded that this technology did not find wide application, despite its numerous advantages. A list of initial tasks has been developed, the solution of which will allow to ensure the implementation of this method in the practice of building production.
Key words:construction, wall in the ground, vertical structures, bored piles, columns.
©Ткаченко А.Н., Жданова Д.Г., 2019
86
Выпуск 1(4), 2019
К достоинствам метода строительства «сверху вниз» относят: многогранность, которая позволяет проводить строительные работы по возведению подземной части от уровня земной поверхности; возможность строительства в стесненных условиях при невозможности возведения зданий другими методами.
Зачастую этот метод используется при невозможности устройства анкеров в грунте вследствие стесненных грунтовых условий, имеющейся развитой подземной части на соседних участках или нерешенных юридических вопросов с собственниками прилегающих участков. В свою очередь, использование данного метода возможно при малых допустимых деформациях смежных зданий или сооружений [1].
Несмотря на значительные преимущества применения данной технологии, ее использование ведет к значительному повышению стоимости возведения подземных зданий. Строительство нередко усложняется широким спектром логических взаимосвязей, которые затрудняют параллельное выполнение различных строительных работ. Обеспечение доставки и организация логистики при методе «сверху вниз» значительно усложняется. Необходимо подчеркнуть, что разработка котлована по методу «сверху вниз» требует скрупулезной проработки проектной документации, а также высокого профессионализма исполнителей и разработки комплексной программы мониторинга строительства на период ведения работ.
В настоящее время стало реальным строительство крупных подземных строительных объектов в застроенных районах городов с помощью технологии «top-down». Примером данного метода строительства может служить многоэтажный торговый комплекс на Манежной площади в Москве (рис. 1).

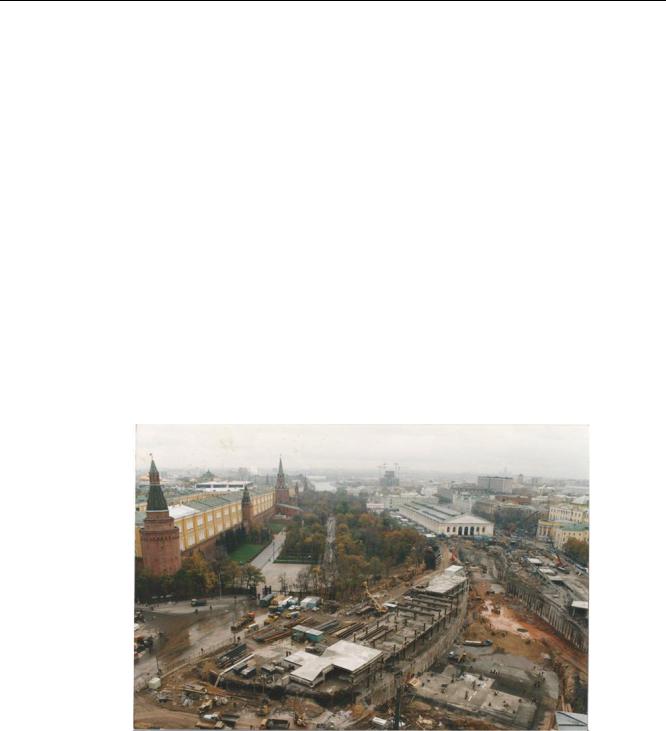

Рис. 1. Торговый комплекс на Манежной площади в Москве
Данный метод применяется при строительных работах, в которых необходимо обеспечить беспрерывное движение наземного транспорта. На рис. 2 изображен технологический процесс возведения подземной парковки под Goe the Platzво Франкфурте-на- Майне, при котором сохранилось движение автомобильного транспорта [2].
87
Выпуск 1(4), 2019

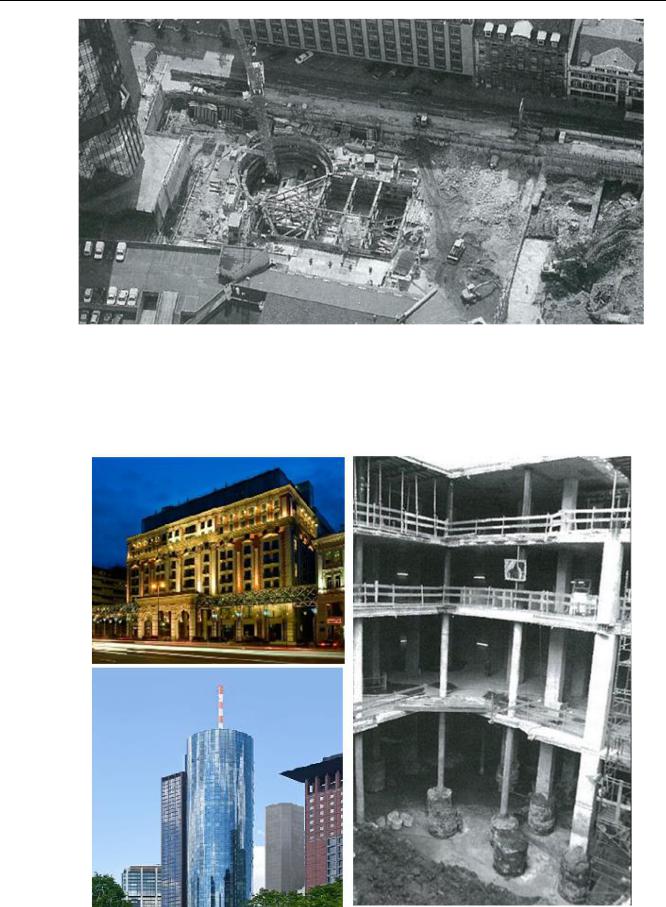

Рис. 2. Технология возведения подземной парковкипод Гете-плац
С использованием метода «сверху вниз» в исторической центральной части городов построено значительное количество объектов, таких как международный отель RitzCarlton с пятью подземными этажами в Москве и небоскреб Maintower во Франкфурте-на-Майне (рис. 3).
Рис. 3. Международный отель RitzCarlton в Москве и небоскреб Maintower во Франкфурте-на-Майне
88
Выпуск 1(4), 2019
Технология метода «сверху вниз» состоит в создании внешних ограждений методом «стена в грунте» с дальнейшим поярусным бетонированием перекрытий, выполняющих роль распорок. Монолитные перекрытия устраивают на подготовленном грунтовом основании либо после разработки одного верхнего яруса и установки инвентарной опалубки.
Опирание монолитных перекрытий устраивают на буровых колоннах в виде буронабивных свай с уширением в нижней части, организуемых в грунте параллельно с устройством внешней ограждающей стены грунта. В случае, если буронабивные колонны-сваи применяются в качестве постоянных, то при их установке необходимо обеспечить их проектное положение (рис. 4)[3].

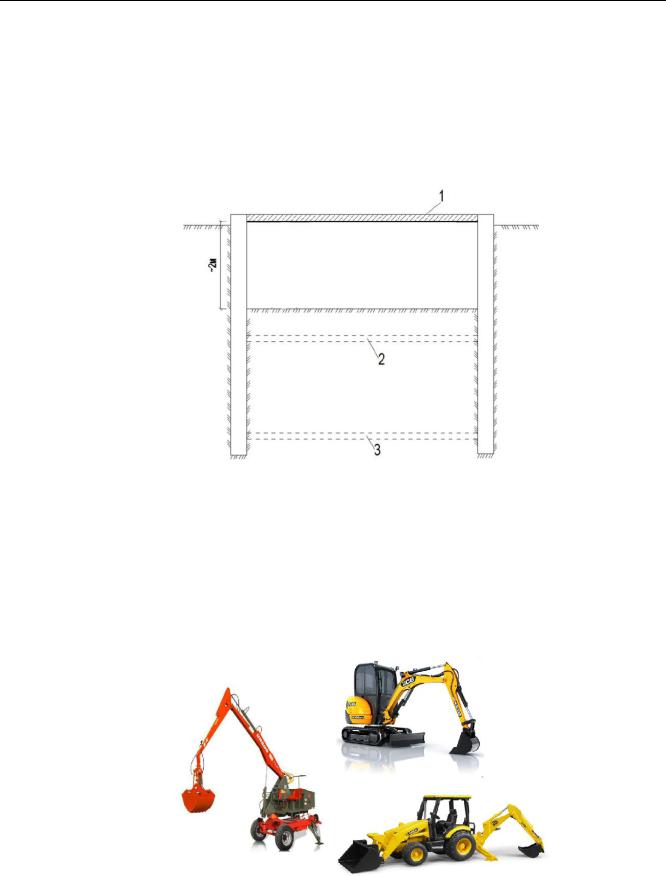

Рис. 4. Устройство подземной части методом «сверху-вниз»:
1 — монолитная плита покрытия на отметке 0,00; 2 — расположение плиты перекрытия нижнего яруса; 3 — риска пола последнего нижнего этажа
Через проёмы в перекрытиях (устраиваемые в соответствии с проектом) производят разработку и удаление грунта из котлована малоразмерными экскаваторами на гусеничном ходу, погрузчиками и грейферами. Закончив бетонирование монолитного последнего (нижнего) перекрытия, приступают к разработке грунта машинами и механизмами до проектной отметки
(рис. 5).
Рис. 5. Машины и механизмы для разработки и удаления грунта из котлована
