Материал: Технология машиностроения. Проблемно-ориентированная технологическая подготовка производства энергетических установок и двигателей. Сухочев Г.А., Коденцев С.Н

60

1.Покажите структуру взаимосвязи процессов разработки конструкции изделия со сферами проявления ее свойств.

2.Виды и основное содержание работ по обеспечению технологичности конструкции изделия на стадиях его разработки и освоения.

3.Приведите типовую схему организации технологической подготовки производства при технологическом обеспечении создания продукции и содержание работ?

4.Каким образом обеспечивается производственная технологичность конструкции наукоемкого изделия в технологической подготовке производства?

5.В чем роль изготовителя опытных образцов изделий в обеспечении производственной технологичности конструкции при технологической подготовки производства?

6.Кто проводит на этапе технологической подготовки производства укрупненную оценку контролируемости, материалоемкости, трудоемкости, себестоимости наукоемкого изделия при его изготовлении?

7.Из чего складывается обеспечение технологичности конструкции при технологической подготовке производства?

61

4. ПОКАЗАТЕЛИ ПРОИЗВОДСТВЕННОЙ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ

4.1. Основополагающие понятия и положения

Показатели производственной технологичности конструкции входят в группу ресурсосберегающих показателей качества, характеризуют его свойства, определяющие приспособленность конструкции к достижению оптимальных затрат, значений показателей качества продукции, объема ее выпуска и условий выполнения работ [5].

Показатели ТКИ не следует смешивать с показателями ресурсоемкостью рабочего процесса изделия, также входящими в группу ресурсосберегающих показателей качества, представленных на рис. 4.1.

Рис. 4.1. Структура ресурсосберегающих показателей качества наукоемких изделий

Показатели ресурсоемкости рабочего процесса характеризуют свойства изделия, определяющие экономичность его функционирования (потребления), т.е. эффективность использования ресурсов (энергии, труда, материалов, времени), необходимых для непосредственного использования изделия по назначению.

К таким показателям можно отнести следующие:коэффициент полезного действия агрегата или изделия

в целом;

62

удельный расход электроэнергии;удельный расход топлива и т.д.

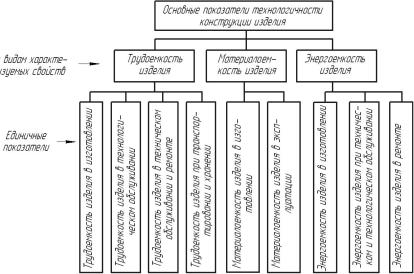

Основные количественные показатели ТКИ и характеризуемые ими свойства приведены на рис. 4.2.

Рис. 4.2. Основные количественные показатели ТКИ и характеризуемые ими свойства

Наряду с этими тремя группами единичных показателей к основным показателям относят показатели технологической себестоимости изделия, характеризующие затраты различных видов ресурсов комплексно в стоимостном выражении.

4.2. Понятие технологической трудоемкости изделия

Трудоемкость изделия, как показатель ТКИ, характеризует количество труда, затрачиваемого на одно изделие с учетом его конструктивных особенностей в сферах производства, эксплуатации и ремонта. Разновидностями этого показателя,

63

определяемыми затратами труда в конкретных областях проявления ТКИ, является трудоемкость изделия: в технической подготовке производства (ТПП), в изготовлении, техническом обслуживании (ТО), ремонте, утилизации и общая трудоемкость изделия. При сравнительном анализе вариантов конструкции наукоемкого изделия необходимо обеспечивать выполнение следующих требований:

−существующие или предполагаемые условия выполнения работ в производстве, эксплуатации и ремонте для сравниваемых вариантов конструкции должны быть одинаковыми или приведены к одинаковому организационно-техническому уровню;

−технологические процессы выполнения работ во всех сферах их реализация должны быть прогрессивными, т.е. соответствовать лучшим показателям действующей системы их аттестации;

−сравниваемые варианты конструкции должны иметь примерно равные абсолютные, а также удельные массы, однотипную характеристику применяемых материалов;

−трудоемкость изделий анализируемых конструктивных исполнений должна быть тем меньше, чем меньше их масса;

−значения показателей трудоемкости изделия следует определять одним и тем же методом.

В случае невозможности принятия однозначного решения по конструкции на основе данных о трудоемкости наукоемкого изделия требуется обязательное применение других показателей ресурсоемкости. На практике показатель трудоемкости наукоемкого изделия чаще всего применяют совместно с показателем материалоемкости. Основные конструкторские документы и информационные данные, необходимые для определения трудоемкости наукоемкого изделия, а также методы учета конструктивно-технологических особенностей изделия в зависимости от стадии разработки конструкторской документации приведены в табл. 10.

64
