Материал: Технология машиностроения. Проблемно-ориентированная технологическая подготовка производства энергетических установок и двигателей. Сухочев Г.А., Коденцев С.Н

Таблица 2.3 Особенности, преимущества и недостатки методов ЭЭО и ЭХО

шероховатость обработанной поверхности не хуже Ra-

1,25-7-0,63 мкм;

обеспечение толщины ребер не менее 2 мм;

отсутствие заусенцев, скругление острых кромок;

обработка формообразованных методами давления (вытяжки) заготовок.

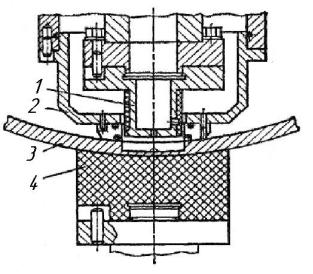

Рис. 2.2. Бескамерная схема электрохимической обработки:

1электрод-инструмент; 2 прижимная камера; 3 обрабатываемая деталь; 4 базовая опора

Требования к конструкции деталей:

предусмотреть припуск под делительные кольца и токоподвод;

одностороннее оребрение и гладкая базовая поверх-

ность;

унификация типоразмеров полостей и пазов;

36

введение технологических ребер, которые могут обеспечить дополнительную жесткость.

Электрохимическая обработка нагруженных деталей (импеллеров насосов) с карманами облегчения (рис. 2.4).

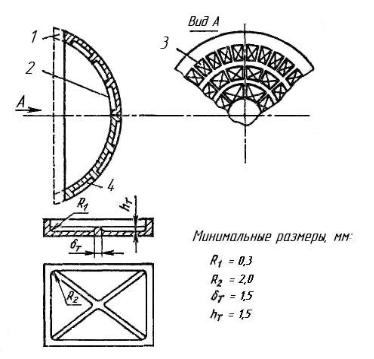

Рис. 2.3. Маложесткие корпусные детали с оребрением и тонкой стенкой

Решаемая конструкторская задача: снижение массы деталей при сохранении их прочности. Технологические возможности:

обеспечение заданного профиля карманов с точностью

±0,1 мм;

37

обеспечение радиуса сопряжения между стенками и дном карманов не более 2 мм;

шероховатость обработанной поверхности по дну карманов Ra – l,25–0,63 мкм, по стенкам Ra – 40–20 мкм;

отсутствие заусенцев.

Требования к конструкции деталей (см. рис. 2.4):

1 – толщина стенок между карманами не менее 3 мм; 2 – наличие технологических ребер на дне кармана;

3– унификация типоразмеров карманов;

4– исключение теневых зон обработки;

5– обеспечение базирования, закрепления и надежного токоподвода.

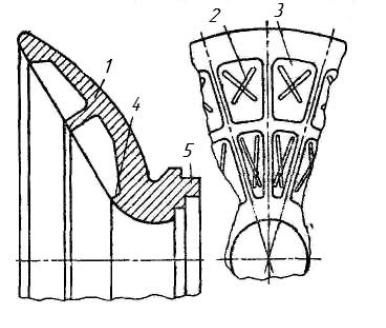

Рис. 2.4. Нагруженная деталь с карманами облегчения

Электрохимическая обработка сквозных и глухих отверстий в деталях (рис. 2.5).

38

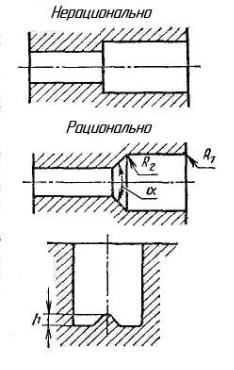

Рис. 2.5. Сквозные и глухие отверстия в деталях

Решаемая конструкторская задача: формообразование конструктивных элементов в деталях из труднообрабатываемых сплавов. Технологические возможности:

прошивка глубоких круглых и фасонных отверстий;

формообразование ступенчатых отверстий;

шероховатость поверхности Ra = 40—20 мкм;

многокатодная обработка с толщиной стенки между отверстиями до 1 мм;

отсутствие заусенцев, скругление острых кромок;

получение конусных отверстий.

Требования к конструкции деталей:

39
