При бурении с продувкой скважины воздухом условия работы опор шарошек значительно ухудшаются вследствие недостаточного теплоотвода от трущихся деталей подшипников. Поэтому в долотах, предназначенных для бурения с продувкой воздухом, часть воздуха по специальным каналам в лапах и цапфах направляется непосредственно в опоры шарошек.

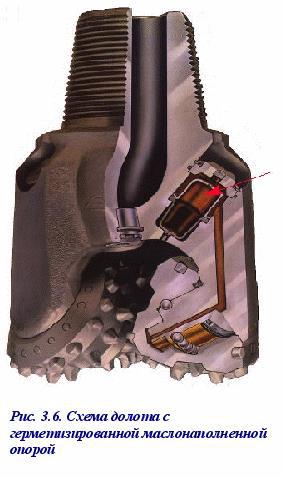

В последние годы все большее применение находят долота с герметизированной маслонаполненной опорой (рис. 3.6.), у которых специальная смазка поступает к подшипникам из эластичного баллона по имеющемуся в лапе и цапфе каналу. Проникновению бурового раствора в полость такой опоры и утечке смазки препятствует жесткая уплотнительная манжета. Долговечность таких долот при ограниченной частоте оборотов на порядок и более превосходит долговечность долот с открытой опорой.

Для бурения скважин в абразивных породах различной твердости с целью повышения долговечности вооружения шарошки оснащают вставными твердосплавными зубками (штырями). Такие долота часто называют штыревыми. Вставные зубки закрепляются в теле шарошки методом прессования. Для бурения в малоабразивных породах, в теле стальной шарошки фрезеруются призматические зубья, поверхность которых упрочняется термохимической обработкой.

По ГОСТ 20692 «Долота шарошечные» предусматривается выпуск долот диаметром 76-508 мм. трех разновидностей: однодвух- и трехшарошечных. Наибольший объем бурения нефтяных и газовых

СПБГУАП группа 4736 https://new.guap.ru

скважин в Западной Сибири приходится на трехшарошечные долота диаметрами 190,5; 215,9; 269,9; 295,3 мм.

Типы и область применения шарошечных долот приведены в табл. 3.1.

Таблица 3.1. Типы трехшарошечных долот и их назначение

СПБГУАП группа 4736 https://new.guap.ru

I. По материалу вооружения шарошечные долота делятся на два класса:

1 класс – долота с фрезерованным стальным вооружением для бурения малоабразивных пород (М, МС, С, СТ, Т, ТК);

2 класс – долота со вставным твердосплавным вооружением для бурения абразивных пород (МЗ, МСЗ, СЗ, ТЗ, ТКЗ, К, ОК)

В настоящее время долота типа СТ и ТК не выпускаются.

II. По расположению и конструкции промывочных или продувочных каналов шарошечные долота делятся:

с центральной промывкой (Ц);

с боковой гидромониторной промывкой (Г);

с центральной продувкой (П);

с боковой продувкой (ПГ).

III. По скорости (режиму) бурения:

Долота для высокооборотного бурения (частота оборотов долота более 400 в минуту) изготовляют с опорами на подшипниках качения (В).

Долота для низкооборотного бурения (частота оборотов долота 100400 в минуту) изготовляют с опорами на подшипниках качения и одном подшипнике скольжения (Н).

Долота для бурения на пониженных частотах (частота оборотов долота не более 100 в минуту) изготовляют с опорами на двух и более подшипниках скольжения и подшипниках качения (А).

Выпускаются долота с открытой опорой и с уплотнительными манжетами и резервуарами для смазки (У).

Условное обозначение (шифр) долота: III – 215,9 С-ГНУ 2354,

где III – трехшарошечное ;

215,9 – номинальный диаметр долота, мм;

С – тип долота (для бурения пород средней твердости);

Г – боковая гидромониторная промывка;

Н – опора для низкооборотного бурения на одном подшипнике скольжения;

СПБГУАП группа 4736 https://new.guap.ru

У – опора маслонаполненная с уплотнительной манжетой;

2354 – заводской номер долота.

В маркировке трехшарошечных долот и долот с центральной промывкой цифра III и буква Ц не указывается.

^ 3.1.2. ЛОПАСТНЫЕ ДОЛОТА

При бурении нефтяных и газовых скважин чаще всего применяют трехлопастные (3Л и 3ИР) и шестилопастные (6ИР) долота.

Лопастное долото 3Л состоит из:

1)корпуса, верхняя часть которого имеет ниппель с замковой резьбой для присоединения к бурильной колонне,

2)трех приваренных к корпусу долота лопастей, расположенных по отношению друг к другу под углом 120 градусов.

3)промывочных отверстиЙ, расположенными между лопастями (для подвода бурового раствора к забою).

Лопасти выполнены заостренными и слегка наклонными к оси долота в направлении его вращения. В этой связи по принципу разрушения породы долота 3Л относят к долотам режущескалывающего действия, так как под влиянием нагрузки лопасти врезаются в породу, а под влиянием вращающего момента скалывают ее.

Долота 3Л предназначены для бурения в неабразивных мягких пластичных породах (тип М) и для бурения в неабразивных мягких породах с пропластками неабразивных пород средней твердости (тип МС).

Для увеличения износостойкости долот их лопасти укрепляют (армируют) твердым сплавом. У долот типа М в прорезанные по определенной схеме пазы на лопастях наплавляют зернистый твердый сплав релит и лопасть покрывают чугуном, а у долот типа МС в пазы укладывают и припаивают твердосплавные пластинки и покрывают лопасти релитом.

Долота 3Л выпускают как с гидромониторными насадками, так и без. В последнем случае выходные кромки промывочных каналов армируют релитом.

СПБГУАП группа 4736 https://new.guap.ru

Согласно ОСТ 26-02-1282 «Долота лопастные» предусмотрен выпуск долот 3Л диаметром от 120,6 до

489,9 мм.

Долота 3ИР в сравнении с 3Л имеют следующие отличительные особенности. Три лопасти выполнены притупленными, а не заостренными и приварены к корпусу так, что они сходятся на оси долота, а не наклонены к ней. Лопасти долота армируются также как и у 3Л типа МС, но с дополнительным усилением кромок лопастей, контактирующих с забоем и стенкой скважины, твердосплавными зубками (штырями).

Такая особенность вооружения позволяет долоту 3ИР разрушать породу резанием и истиранием (микрорезанием) абразивных мягких пород с пропластками пород средней твердости (тип МСЗ).

Отраслевым стандартом ОСТ 26-02-1282 предусмотрено изготовление долот 3ИР диаметром от 190,5

до 269,9 мм.

Долота 6ИР имеют три основные лопасти, предназначенные для разрушения породы на забое, и три дополнительные укороченные лопасти, калибрующие стенку скважины. Основные лопасти притуплены и сходятся на оси долота. Дополнительные лопасти также притуплены и расположены между основными лопастями. Эти долота относятся к типу С.

По ОСТ 26-02-1282 предусмотрено изготовление долот 6ИР диаметром от 139,7 до 269,9 мм.

Лопастные долота имеют ряд существенных недостатков:

интенсивный износ лопастей в связи с непрерывным контактом режущих и калибрующих ствол скважины кромок лопастей долота с забоем и стенками скважины;

сужение ствола скважины в процессе бурения из-за относительно быстрой потери диаметра долота;

относительно высокий крутящий момент на вращение долота;

неудовлетворительная центрируемость на забое, приводящая к интенсивному непроизвольному искривлению.

Отмеченные недостатки объясняют причины редкого применения лопастных долот в практике бурения нефтяных и газовых скважин даже при разбуривании мягких пород.

3.1.3. АЛМАЗНЫЕ ДОЛОТА

Алмазные долота предназначены для разрушения истиранием (микрорезанием) неабразивных пород средней твердости и твёрдых.

Алмазное долото состоит из:

1)стального корпуса с присоединительной замковой резьбой

2)фасонной алмазонесущей головки (матрицы). Матрица разделена на секторы радиальными (или спиральными) промывочными каналами, которые сообщаются с полостью в корпусе долота через промывочные отверстия.
