^ 3.2.4. УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ

Для увеличения веса и жесткости БК в ее нижней части устанавливают УБТ, позволяющие при относительно небольшой длине создавать частью их веса необходимую нагрузку на долото.

В настоящее время наиболее широко используются следующие типы УБТ:

-горячекатанные (УБТ), изготавливаемые по ТУ 14-3-385;

-сбалансированные (УБТС), изготавливаемые по ТУ 51-744.

УБТ этих типов имеют аналогичную беззамковую (отсутствуют отдельные присоединительные концы) толстостенную конструкцию и поставляются в комплекте. Комплект УБТ имеет одну наддолотную трубу с двумя муфтовыми концами, а остальные – промежуточные (верхний конец муфтовая резьба, нижний – ниппельная). Горячекатанные УБТ выполняются гладкими по всей длине. На верхнем конце УБТС выполняется конусная проточка для лучшего захвата клиньями при спуско-подьемных работах.

Горячекатанные УБТ используются преимущественно при бурении с забойными гидравлическими двигателями. Их изготовляют из сталей группы прочности Д и К (предел текучести 373 и 490 МПа) методом прокатки, что обуславливает их недостаточную прочность, особенно в резьбовых соединениях. Кроме того, они имеют значительные допуски на кривизну, разностенность и овальность. При вращении УБТ это приводит к биению БК и значительным усталостным перегрузкам.

Основные параметры УБТ, наиболее распространенные в Западной Сибири:

-номинальные наружные диаметры труб 146, 178, 203 мм;

-номинальный диаметр промывочного канала 74; 90, 100 мм;

длина труб, соответственно 8,0; 12,0; 12,0 м;

присоединительная резьба, соответственно З-121; З-147; З-171;

СПБГУАП группа 4736 https://new.guap.ru

- масса одного погонного метра таких труб равна, соответственно, 97,6; 145,4; 193 кг.

Условное обозначение УБТ наружным диаметром 178 мм и диаметром промывочного канала 90 мм из стали группы прочности Д: УБТ 178х90 Д ТУ 14-3-385

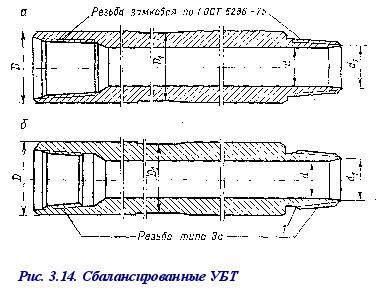

Сбалансированные УБТ (рис. 3.14.) используют преимущественно при роторном способе бурения. УБТС изготовляют из сталей марки 38ХН3МФА (предел текучести 735 МПа) и 40ХН2МА (предел текучести 637 МПа). Канал у таких труб просверлен, что обеспечивает его прямолинейность, а наружная поверхность подвергнута механической обработке, что обеспечивает равную толщину стенки и круглое сечение. Обкатка резьбы роликами и ее фосфатирование, термическая обработка концевой (0,8-1,2 м) поверхности труб значительно повышают их прочностные показатели.

Основные параметры УБТС, наиболее распространенные в Западной Сибири:

-номинальные наружные диаметры труб 178, 203, 229 мм;

-номинальный диаметр промывочного канала 80; 80, 90 мм;

длина труб 6,5 м;

присоединительная резьба, соответственно, З-147; З-161; З-171;

СПБГУАП группа 4736 https://new.guap.ru

- масса одного погонного метра таких труб равна, соответственно, 156; 214,6; 273,4 кг.

Условное обозначение УБТС наружным диаметром 178 мм с присоединительной замковой резьбой З-147:

УБТС 2 178/ З-147 ТУ 51-774

3.2.5. ПЕРЕВОДНИКИ

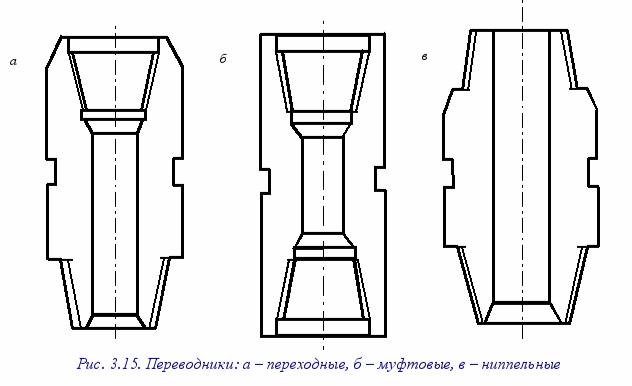

Переводники предназначены для соединения элементов БК с резьбами различных типов и размеров. Переводники согласно ГОСТ 7360 разделяются на три типа:

Переводники переходные (ПП, рис. 3.15.а), предназначенные для перехода от резьбы одного размера к резьбе другого. ПП имеющие замковую резьбу одного размера называются предохранительными.

Переводники муфтовые (ПМ, рис. 3.15.б) для соединения элементов БК, расположенных друг к другу ниппелями.

СПБГУАП группа 4736 https://new.guap.ru

Переводники ниппельные (ПН, рис. 3.15.в) для соединения элементов БК, расположенных друг к другу муфтами.

Переводники каждого типа изготовляют с замковой резьбой как правого, так и левого направления нарезки. Резьба должна соответствовать ГОСТ 5286-75 для бурильных замков.

ГОСТ 7360 предусматривает изготовление 90 типоразмеров переводников, которые охватывают практически все необходимые случаи их применения.

Пример условного обозначения переводника типа ПП с резьбами муфтовой З-147, ниппельной З-171:

П - 147/171 ГОСТ 7360

То же, но с левой резьбой: П - 147/171 –Л ГОСТ 7360

Переводники изготовляются из стали марки 40ХН (предел текучести 735 МПа).

^ 3.2.6. СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ БУРИЛЬНОЙ КОЛОННЫ

Калибраторы служат для выравнивания стенок скважины и устанавливаются непосредственно над долотом. Используются как лопастные калибраторы с прямыми (К), спиральными (КС) и наклонными лопастями (СТ), так и шарошечные. Диаметры калибратора и долота должны быть равны. Материал вооружения – твердый сплав (К, КС), алмазы (СТ), «Славутич» (КС).

Центраторы предназначены для обеспечения совмещения оси БК с осью скважины в местах их установки.

Стабилизаторы, имеющие длину в несколько раз большую по сравнению с длиной центраторов, созданы для стабилизации зенитного угла скважины.

СПБГУАП группа 4736 https://new.guap.ru

Фильтр служит для очистки бурового раствора от примесей, попавших в циркуляционную систему. Устанавливается фильтр между ведущей и бурильными трубами. Основной элемент фильтра – перфорированный патрубок, в котором задерживаются примеси и при очередном подъеме БК удаляются. Применение фильтра особенно необходимо при бурении с забойными гидравлическими двигателями.

Обратный клапан устанавливают в верхней части бурильной колонны для предотвращения выброса пластового флюида через полость БК.

Кольца-протекторы устанавливают на БК для защиты от износа кондуктора, технической колоны, бурильных труб и их соединительных элементов в процессе бурения и спуско-подъемных операций.

^ 3.3. УСЛОВИЯ РАБОТЫ БУРИЛЬНОЙ КОЛОННЫ

Условия работы БК при роторном способе бурения и при бурении с забойными двигателями различны.

При роторном бурении БК, передающая вращение от ротора к долоту и нагрузку на долото, испытывает действие ряда сил. Верхняя часть БК под действием сил собственного веса и перепада давления в промывочных отверстиях долота находится в растянутом, а нижняя, воспринимающая реакцию забоя в сжатом состоянии. Следовательно, в БК имеется сечение, в котором отсутствуют осевые растягивающие и сжимающие силы. Выше этого сечения действуют напряжения растяжения, возрастающие к вертлюгу, а ниже него – напряжения сжатия, увеличивающиеся к долоту.

Передаваемый БК вращающий момент приводит к возникновению в ней напряжений кручения, а вращение колонны с определенной частотой порождает центробежные силы и, следовательно, изгибающие напряжения. Первые уменьшаются от вертлюга к долоту, а вторые имеют максимальное значение в нижней части БК. Одновременное действие на БК перечисленных выше сил осложняет условия ее работы при роторном способе бурения.

При бурении с забойными двигателями БК не вращается и испытывает в основном в растянутой и сжатой частях колонны соответственно напряжения растяжения и сжатия.
