Алмазонесущую матрицу изготовляют методом прессования и спекания смеси специально подобранных порошкообразных твердых сплавов. Перед прессованием в пресс-форме по заданной схеме размещают кристаллики природных или синтетических алмазов. При однослойном размещении алмазов применяют алмазы в 0,05-0,4 карата (карат – единица измерения массы алмазов, 1 карат равен примерно 4,5 мм). Для бурения в твердых породах изготовляют долота с объемным размещением мелких (менее 0,02 карата) кристаллов алмаза в матрице (импрегнированные алмазные долота). После изготовления долота вылет алмазов над рабочей поверхностью матрицы составляет 0,1-0,25 их диаметра.

Диаметр алмазных долот на 2-3 мм меньше соответствующих диаметров шарошечных долот. Это вызвано созданием условий для перехода к бурению алмазными долотами после шарошечных, у которых, как правило, по мере износа уменьшается диаметр.

Отраслевым стандартом ОСТ 39.026 предусмотрено выпускать алмазные долота диаметрами от 91,4 до 292,9 мм.

Основными достоинствами алмазных долот являются:

хорошая центрируемость их на забое;

формирование круглого забоя (в отличие от треугольной с округленными вершинами формы забоя при бурении шарошечными долотами).

Существенным недостатком алмазных долот является

во-первых, крайне низкая механическая скорость бурения. Максимальная механическая скорость бурения, как правило, не превышает 3 м/ч. Для сравнения максимальная механическая скорость бурения шарошечными долотами составила около 120 м/ч.

Во вторых, алмазные долота имеют узкую область применения (исключаются абразивные породы), и в третьих, предъявляются повышенные требования к предварительной подготовке ствола и забоя скважины.

3.1.4.ДОЛОТА ИСМ

Особая разновидность долот разработана Институтом сверхтвердых материалов (ИСМ) – долота типа ИСМ. Долота ИСМ предназначены для разрушения резанием и истиранием (микрорезанием) неабразивных пород мягких (М), перемежающихся по твердости (МС) и средней твердости (С).

Эти долота имеют вооружение из сверхтвердого композиционного материала «Славутич», в

состав которого входят мелкокристаллические алмазы и дробленный карбид вольфрама. Для

оснащения долот применяют цилиндрические вставки (штыри) диаметром 8-12 мм с плоскими или

полусферическими рабочими торцами. Штыри в корпусе долота припаивают в гнездах.

Существует две разновидности долот ИСМ по конструкции:

1)Лопастная;

2)секторная.

Лопастная разновидность аналогична по конструкции долоту 6ИР.

СПБГУАП группа 4736 https://new.guap.ru

Секторная разновидность долота состоит из стального корпуса, торцевая профильная поверхность которого, разделена на секторы радиальными промывочными каналами. Штырями из «Славутича» вооружена торцевая и калибрующая поверхности долота. Вылет штырей над поверхностью секторов составляет 3-5 мм. На калибрующей поверхности штыри утоплены.

При бурении в мягких породах штыри работают как резцы, осуществляя резание и скалывание. В перемежающихся по твердости и породах средней твердости работают зерна алмазов, разрушая породу микрорезанием.

Присоединяют долото к бурильной колонне при помощи замковой резьбы.

Отраслевым стандартом ОСТ 39026 предусмотрено выпускать долота ИСМ диаметрами от 91,4 до

391,3 мм.

Преимуществами долот ИСМ являются:

значительная проходка на долото, достигающая (при соблюдении условий эксплуатации) нескольких сотен метров

относительно высокая рейсовая скорость.

Кнедостаткам следует отнести:

узкую область применения (только в неабразивных порода М, МС и С)

высокий момент на вращение долота, ограничивающий применение забойных двигателей.

3.1.5. ДОЛОТА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Из долот этой группы наиболее распространены пикообразные долота – пикобуры. Эти долота имеют заостренную под углом под углом 90 градусов лопасть, по форме напоминающую пику. Вооружение твердосплавные пластины и штыри.

По назначению выпускают пикобуры двух типов:

1)ПР для проработки (расширения) ствола пробуренной скважины;

2)ПЦ для разбуривания цементного стакана, моста и металлических деталей в обсадной колонне после ее цементирования.

Во избежание повреждения обсадной колонны боковые грани лопасти у долот ПЦ не армируются твердым сплавом.

3.1.6. ИНСТРУМЕНТ ДЛЯ ОТБОРА КЕРНА

СПБГУАП группа 4736 https://new.guap.ru

Для отбора керна используется специальный породоразрушающий инструмент – бурильные головки (ГОСТ 21210) и керноприемные устройства (ГОСТ 21949).

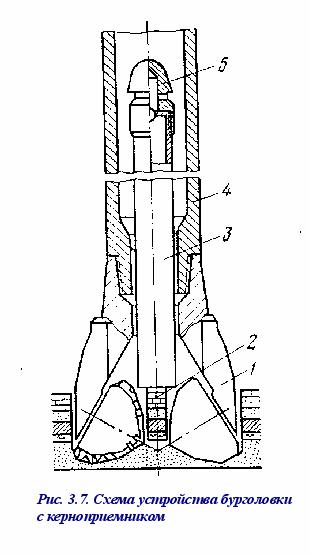

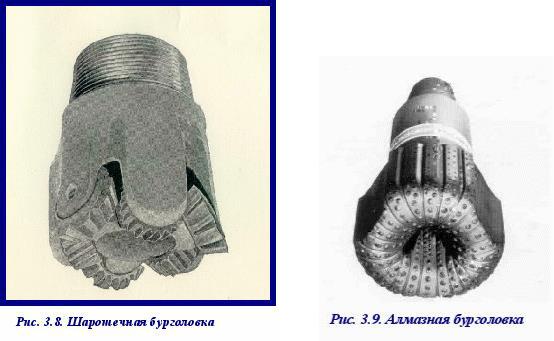

Бурголовка (рис. 3.7.), разрушая породу по периферии забоя, оставляет в центре скважины колонку породы (керн), поступающую при углублении скважины в керноприемное устройство, состоящее из корпуса и керноприемной трубы (керноприемника).

Корпус керноприемного устройства служит для соединения бурильной головки с бурильной колонной, размещения керноприемника и защиты его от механических повреждений, а также для пропуска бурового раствора к промывочным каналам бурголовки.

Керноприемник предназначен для приема керна, сохранения его во время бурения от механических повреждений и гидроэрозионного воздействия бурового раствора и сохранения при подъеме на поверхность. Для выполнения этих функций в нижней части керноприеника устанавливают кернорватели и кернодержатели, а вверху клапан, пропускающий через себя вытесняемый из керноприемника буровой раствор при заполнении его керном.

СПБГУАП группа 4736 https://new.guap.ru

Пример условного обозначения бурголовки для керноприемных устройств без съемного керноприемника (К) с наружным диаметром Дн = 212,7, внутренним диаметром Дв = 80 мм для бурения мягких пород: К 212,7 / 80 М ГОСТ 21210-75.

Пример условного обозначения бурголовки для керноприемных устройств со съемным керноприемником (^ КС) с наружным диаметром Дн = 187,3 , внутренним диаметром Дв = 40 мм для бурения абразивных пород средней твердости: КС 187,3 / 40 СЗ ГОСТ 21210.

3^ .2. БУРИЛЬНАЯ КОЛОННА

Бурильная колонна (далее БК) соединяет долото (или забойный двигатель и долото) с наземным оборудованием (вертлюгом).

БК предназначена для следующих целей:

передачи вращения от ротора к долоту;

восприятия реактивного момента забойного двигателя;

подвода бурового раствора к ПРИ и забою скважины;

создания нагрузки на долото;

подъема и спуска долота;

проведения вспомогательных работ (проработка, расширение и промывка скважины, испытание пластов, ловильные работы и т.д.).
