Технология последовательной перекачки нефтепродуктов

Направление перекачки

Сущность технологии последовательной перекачки нефтепродуктов заключается в том, что нефтепродукты закачиваются в трубопровод последовательно друг за другом, а на конечной станции принимаются в отдельные резервуары.

Основное преимущество - множество различных сортов нефтепродуктов перекачивают по одному и тому же трубопроводу, что позволяет полностью загрузить трубопровод и тем самым удешевить транспортировку крупных партий нефтепродуктов.

Основной недостаток - при вытеснении одного нефтепродукта другим в зоне их контакта постоянно происходит процесс смесеобразования, что приводит к постепенному росту смеси, которая представляет собой нетоварный нефтепродукт.

3

Причины и схема смесеобразования при последовательной перекачке нефтепродуктов

Направление перекачки

R

Х

нефтепродукт № 2

нефтепродукт № 1

Причины смесеобразования в зоне контакта партий нефтепродуктов:

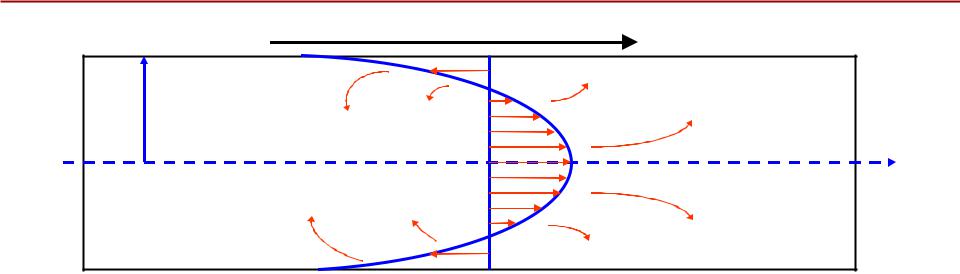

Неравномерное распределение скоростей по сечению трубопровода (скорость потока в центре больше, чем скорость у стенок), из-за чего в партию впередиидущего, вытесняемого, нефтепродукта как бы вклинивается последующий, вытесняющий, нефтепродукт

Турбулентная диффузия, перемешивающая жидкости по сечению трубопровода и способствующая тем самым росту объема смеси.

Смесь – это нетоварный нефтепродукт, не является новой маркой нефтепродуктов

4

Способы уменьшения смеси при последовательной перекачке нефтепродуктов

Особое направление в последовательной перекачке составляет поиск технологий уменьшения смеси при транспортировке нефтепродуктов, т.е. технологий, уменьшающих объем смеси.

В общем случае, сущность такой технологии сводится к тому, чтобы поместить на границу контакта последовательно вытесняющих друг друга партий разделительное устройство, которое двигалось бы со средней скоростью потока, отделяя один нефтепродукт от другого, и являлось, по сути, подвижной перегородкой между ними.

Преимущества:

 «легкость» прохождения отводов, сужений, арматуры;

 очистка внутренней полости от отложений

Недостатки:

 незначительное сокращение смеси из-за сложности обеспечения синхронности движения разделителя и потока нефтепродуктов;

 интенсивные перетоки нефтепродуктов через неплотности между разделителем и внутренней поверхностью трубопровода;

 сложности автоматизации запуска;  трудности при прохождении через

насосные станции.

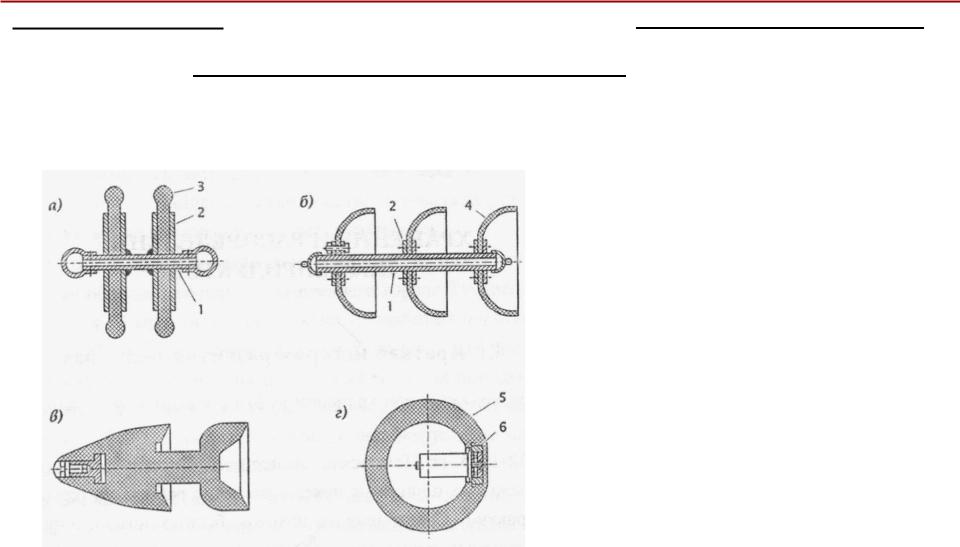

а – дисковый; б – манжетный; в – литой манжетный; г – шаровый; 1 – штанга, 2 – металлический диск, 3 – диск из упругого материалы, 4 – манжета, 5 – оболочка, 6 – обратный клапан.
