Материал: тема 4

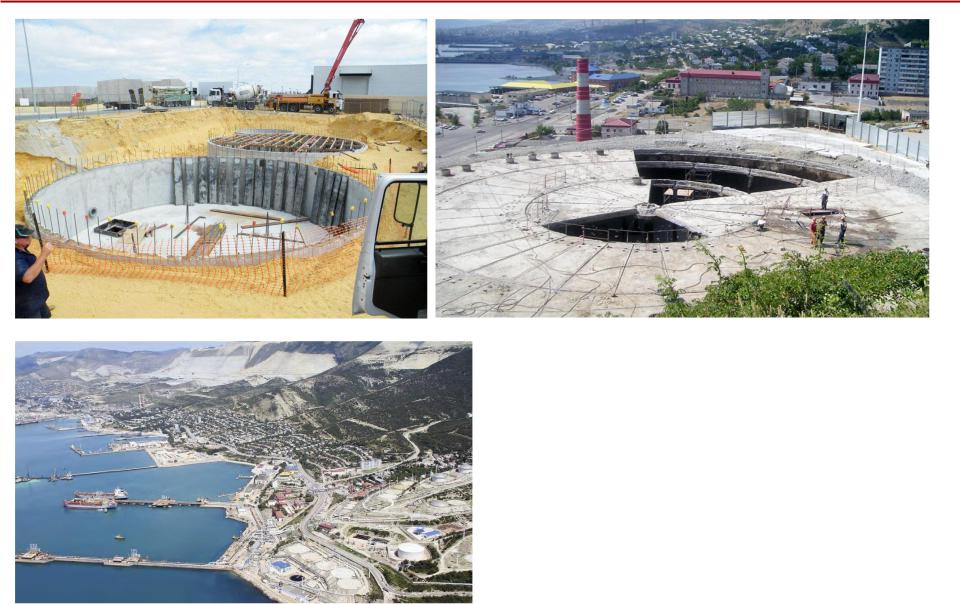

Резервуары железобетонные
Преимущества:
•небольшая теплопроводность;
•менее огнеопасные чем металлические;
•более стойки к коррозии.
Недостатки:
•сложность диагностики дефектов;
•недостаточная герметичность, в т.ч. проникновение осадков;
•всплытие при высоком уровне грунтовых вод
11

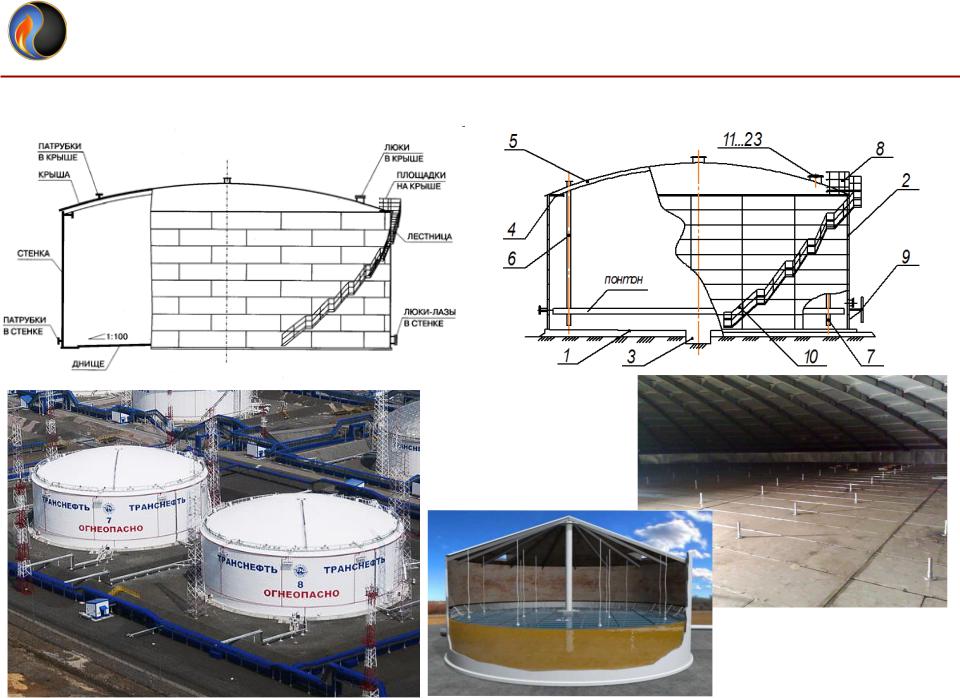

Резервуары вертикальные стальные со стационарной крышей и с понтоном (из алюминиевых сплавов)
Резервуар вертикальный стальной (РВС) |
Резервуар вертикальный стальной с |
со стационарной крышей |
понтоном (РВСП) |
Понтон плавает на поверхности жидкости. Предназначен для уменьшения испарения.
12
Резервуары и резервуарные парки.
Потери от испарения и потери качества нефтепродуктов
«Большое» дыхание процесс перемещения воздуха и паровоздушных смесей в резервуарах при полном их опорожнении («вдох») и наполнении («выдох»).
При «вдохе» в резервуар через дыхательный клапан поступает воздух, который насыщается парами хранящейся в резервуаре нефти, а при «выдохе» паровоздушная смесь вытесняется в атмосферу.
«Малое» дыхание процесс перемещения воздуха и паровоздушных смесей в резервуарах в результате изменения температуры или атмосферного давления.
Из-за повышения температуры в дневное время суток в резервуаре наблюдается испарение легких фракций нефти (нефтепродуктов), приводящее к повышению давления в его газовом пространстве, что приводит к «выдоху» выбросу паровоздушной смеси через дыхательный клапан в атмосферу. Снижение температуры в ночное время суток приводит к конденсации нефтяных паров в газовом пространстве резервуара и вакууму, приводящее к «вдоху» - поступлению атмосферного воздуха в резервуар.
|
Склонность нефтепродуктов к испарению |
Из-за испарения легких фракций бензина: |
||
1. |
Бензины |
|
• Снижается октановое число |
|
2. |
Реактивные топлива |
|
• Повышается температура начала кипения |
|
|
|
|||
3. |
Дизельные топлива |
|
|
|
4. |
Газотурбинные топлива |
Из-за повышения температуры начала кипения бензина: |
||
5. Котельные топлива |
• Легкий запуск двигателя снижается с -20°С до -10 °С |
|||
6. |
Масла для реактивных двигателей |
• Затруднительный запуск двигателя при -25 °С |
||
• При дальнейшем понижении температуры запуск двигателя |
||||
7. |
Автомобильные масла |
|||
возможен только после его подогрева |
||||
8. Мазуты |
||||
• Износ двигателя увеличивается в 2-3 раза |
||||
|
|
|||
• Увеличивается количество несгоревшего топлива
13

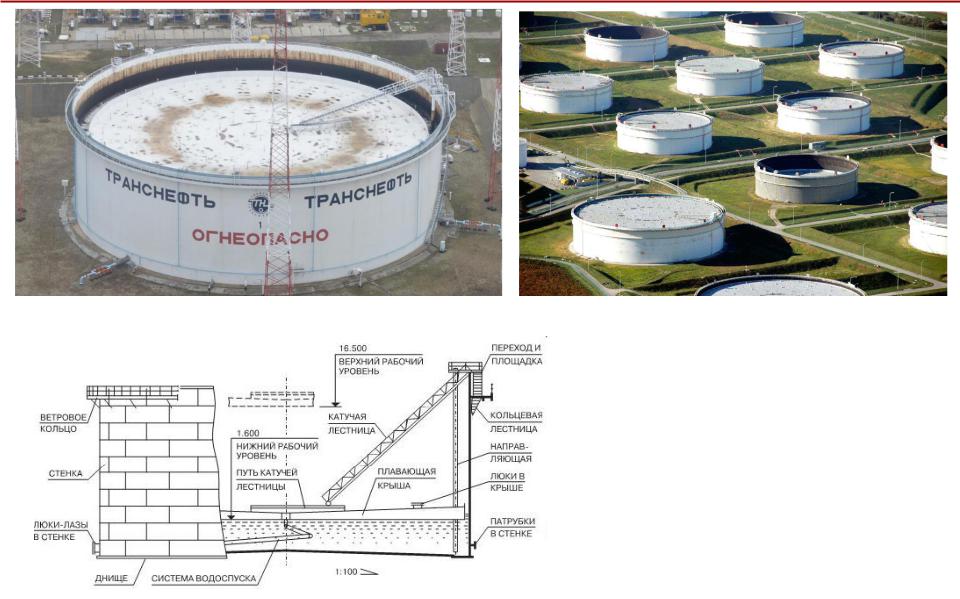

Резервуары вертикальные стальные с плавающей крышей
Резервуар вертикальный стальной с |
|
плавающей крышей (РВСПК) |
Плавающая крыша плавает на поверхности |
|
|
|
жидкости. Предназначена для уменьшения |
|
испарения. |
|
Опускается при опорожнении резервуара, |
|
поднимается при заполнении резервуара. |
|
Диаметр плавающей крыши на 100 – 400 мм |
|
меньше диаметра резервуара, а данное |
|
расстояние герметизируется с помощью |
|
уплотняющих затворов |
14

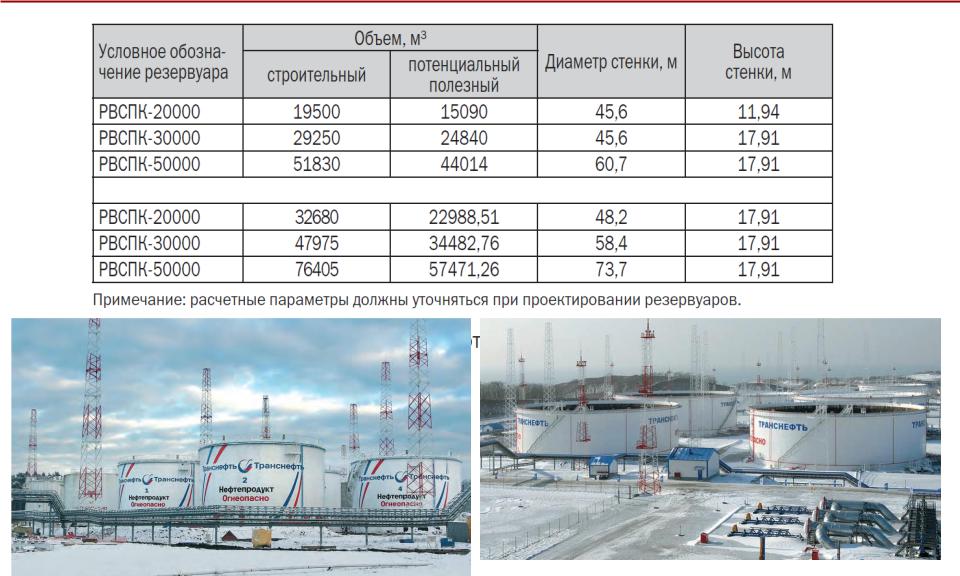

Габариты и вместимость резервуаров с плавающими крышами
