Материал: тема 4

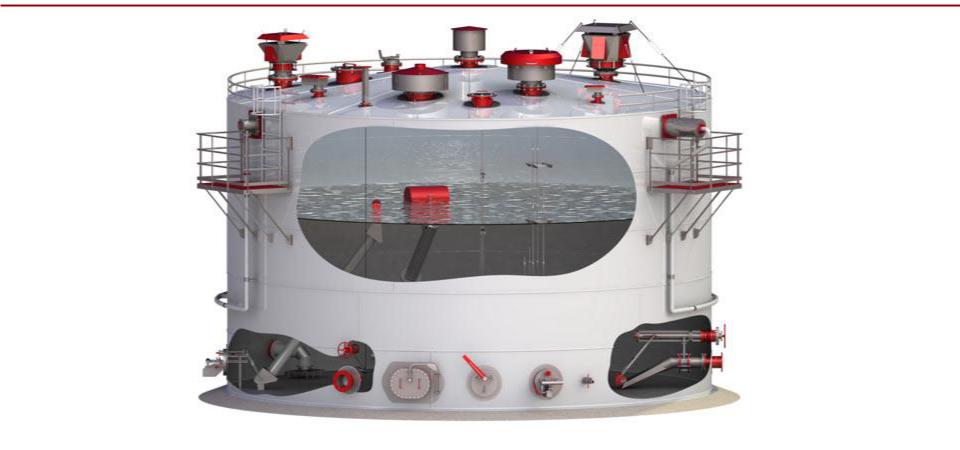

Оборудование резервуаров. Основное технологическое оборудование
Классификация оборудования резервуаров:
•учет качественных характеристик и количества хранимого продукта;
•сокращение потерь хранимого продукта и регуляция давления в газовом пространстве резервуара;
•проведение ремонтных работ и операций обслуживания;
•очистка резервуаров;
•осуществление сливоналивных операций;
16
Оборудование резервуаров. Основное технологическое оборудование

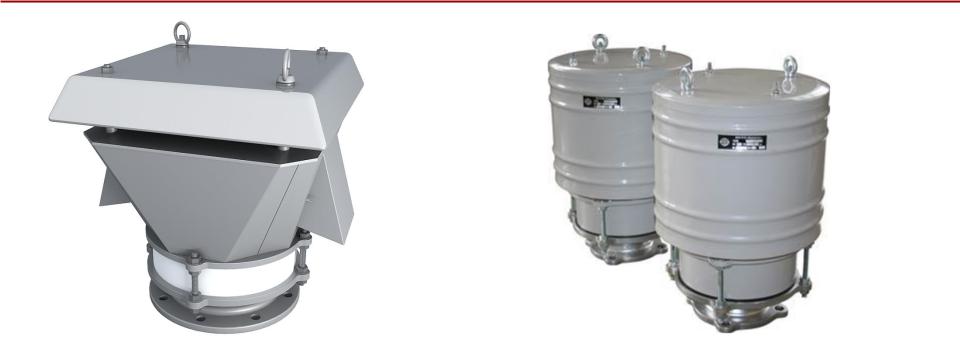

Дыхательные клапан предназначен для регулирования давления в газовом пространстве резервуара. Также
поддерживает |
герметичность, |
способствует |
сокращению потерь нефтепродуктов, обеспечивает взрывобезопасность, предотвращает попадание пыли, песка и других чатиц.
Предохранительный клапан – предназначен для защиты резервуаров от деформации или разрушения при повышении величин внутреннего давления и вакуума сверх допустимых значений, сообщая газо-
воздушное |
пространство резервуара с |
|||
атмосферой |
в |
аварийных |
ситуациях |
|
(например, |
при |
выходе |
из |
строя |
дыхательного клапана).
17
Оборудование резервуаров. Основное технологическое оборудование
Кран сифонный предназначен для удаления воды, образовавшейся в результате отстоя нефти в резервуаре, а также промывке резервуара при проведении ремонтных работ.

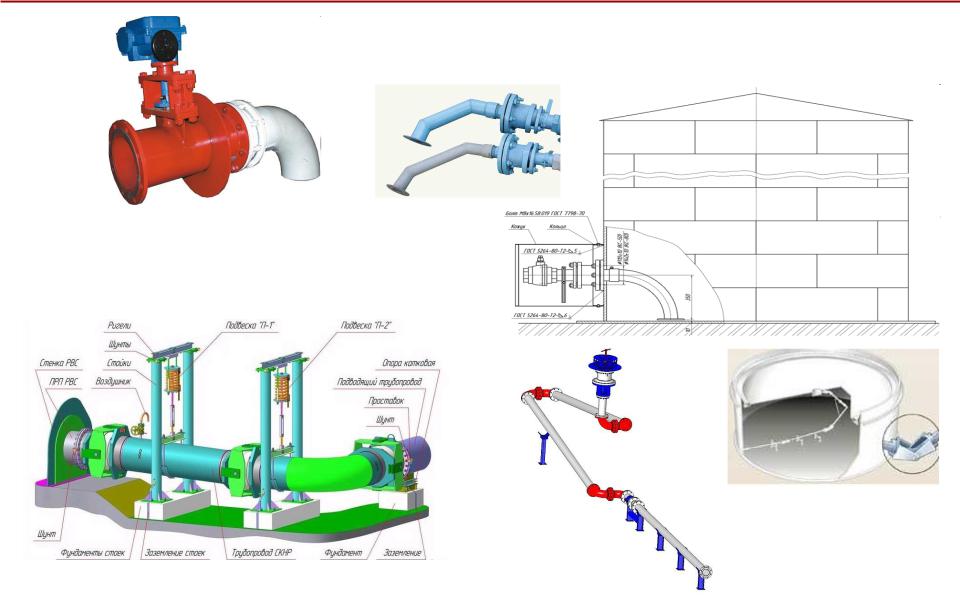

Приемо-раздаточный патрубок
предназначен для подсоединения запорной арматуры для закачки и откачки продуктов из резервуара.
Система компенсации нагрузок служит для компенсации пространственных перемещений соединяемых трубопроводов, транспортирующих жидкие среды и сохранения их герметичности
Система водоспуска плавающей крыши
предназначена для отвода ливневых вод с плавающих крыш резервуаров 18
Оборудование резервуаров. Основное технологическое оборудование

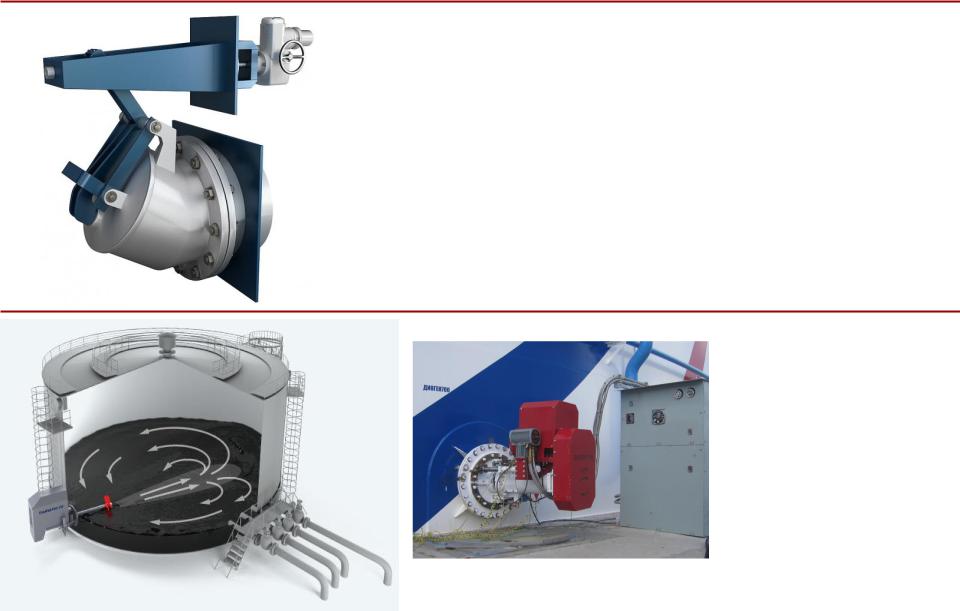

Хлопуша предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара в случаях разрыва технологических трубопроводов или выхода из строя размещенных на нем запорных устройств
Устройство для размыва донных отложений предназначены для размыва донных отложений в резервуарах и емкостях с нефтью и нефтепродутками, а также для предотвращения образования таких отложений.
19
Проведение ремонтных работ и операций очистки резервуара

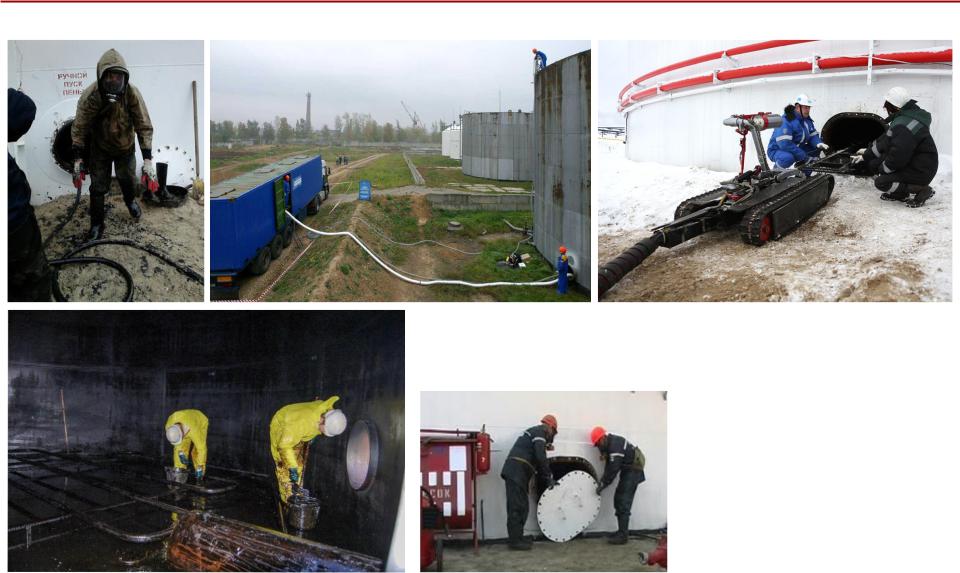

Люк-лаз – предназначен для ремонта, внутреннего осмотра и очистки резервуаров.
С помощью люк-лаза в резервуар доставляется необходимое оборудование и извлекаются донные отложения при ручной очистке.
20
