Усовершенствование локальной вычислительной сети предприятия торговли

ВВЕДЕНИЕ

В условиях рыночной экономики информация выступает как один из важнейших товаров. Новейшие достижения в области микроэлектроники привели к новым концепциям в организации информационных служб. Успех коммерческой и предпринимательской деятельности связан с муниципальными, банковскими, биржевыми информационными системами, информатизацией оптовой и розничной торговли, торговых домов, служб управления трудом и занятостью, созданием банка данных рынка товаров и услуг, развитием центров справочной и аналитико-прогнозной информации, электронной почты, электронного обмена данными и др. Как правило, работа этих систем базируется на локальных вычислительных сетях различной архитектуры или их объединениях, получивших название корпоративных сетей.

Локальная вычислительная сеть представляет собой особый тип сети, объединяющий близко расположенные системы. В настоящее время достаточно трудно представить себе организацию, занимающуюся любым видом деятельности, без локальной сети. В век информационных технологий и научно-технического прогресса наиболее актуальны такие проблемы, как:

скорость обмена информацией;

дорогостоящее оборудование;

администрирование локальной вычислительной сети;

совместное использование внешних устройств;

доступ к информации;

защита информации.

Эффективная обработка информации - одна из наиболее распространенных функций, выполняемых ЛВС. Информационные системы содержат автоматизированные базы данных - крупные массивы информации, хранящейся в особо упорядоченной или индексированной форме для облегчения поиска в них.

Применение информационно-вычислительных сетей может снять большинство проблем, связанных с использованием больших объёмов информации в таких организациях. Передача данных и связь занимает особое место среди перечисленных приложений сетей.

Вышеперечисленные факты позволяют говорить об актуальности темы исследования.

Целью работы является усовершенствование локальной вычислительной сети предприятия торговли для обеспечения бесперебойной работы с общими ресурсами предприятия из любой точки нашего государства, обеспечить высокую масштабируемость сети.

Для решения поставленной цели в работе решаются следующие задачи:

выбор сетевой архитектуры для компьютерной сети - метода доступа, топологии, типа кабельной системы;

выбор способа управления сетью;

конфигурация сетевого оборудования - количество серверов, концентраторов, сетевых принтеров;

монтаж структуры кабельной сети;

управление сетевыми ресурсами и пользователями сети;

рассмотрение вопросов безопасности сети;

расчёт затрат на создание сети предприятия.

1. ОБСЛЕДОВАНИЕ ПРЕДПРИЯТИЯ

.1 Общие сведения о работе предприятия

Предприятие занимается розничной продажей продуктов питания, а также алкогольной и спиртосодержащей продукцией на территории Вологодской области. Основная часть торговых магазинов расположена на территории города Череповца и Череповецкого района. Предприятие достаточно стабильно и быстро развивается - регулярно отрываются новые магазины в других районах области.

Центральный офис, в котором находится бухгалтерия, операторы и персонал, отвечающий за работу магазинов и закупку товара, находятся в городе Череповце. Поэтому между ними необходимо организовать защищенный канал связи. В офисе находятся сервера, на которых работает ПО, необходимое для работы предприятия. Эти сервера обслуживают несколько ERP систем. Поэтому крайне важно обеспечить защиту информации и ее резервное копирование.

1.2 Схема работы и программное обеспечение

В данный момент времени большинство магазинов работают на старой системе Art-Trade, которая включает в себя кассовую программу и программу ведения товарного учета. Но в связи с изменениями в регулировании торговли предприятие вынуждено перейти на новую ERP «ДАЛИОН Управление Магазином ПРО». Причинами этого перехода является ввод системы ЕГАИС на предприятиях торговли и общепита с 1 января 2016 года и вступление в силу федерального закона №54 с 1 января 2017 года. Art-trade не соответствует всем требованиям, выдвигаемым этим двумя нововведениям, и поэтому будет упразднен.

На компьютерах товароведов, операторов и других лиц, работающих в компании, установлены профессиональные версии операционных систем Windows XP и Windows 7. Это дает широкий простор для внедрения новых идей управления и администрирования на рабочих станциях.

В случае использования системы Art-Trade, на рабочих местах товароведов установлена операционная система Windows 7. На нее установлена серверная часть программы Art-trade, со своей автономной базой данных. Благодаря сети Интернет операторы из центрального офиса подключаются к любому магазину и совершают действия, связанные с оперативно-товарным учетом. На кассовых компьютерах установлена операционная система CentOS 5.0. Это Linux-подобная операционная система, основанная на коммерческой Red Hat Enterprise Linux. Под ее управлением работает кассовая часть Art-trade, которая является автономной, но в случае обрыва связи с сервером Art-Trade, не получает актуальные данные. Схематичное изображение схемы работы показано на рисунке 1.1.

Рисунок 1.1 - Схема работы предприятия в системе Art-Trade

При переводе магазинов на новое программное обеспечение схема работы кардинально меняется. Компьютеры товароведов, работающие под управлением операционной системы Windows 7, в магазинах не имеют установленных частей ERP системы. Из важных компонентов на них будет установлен только УТМ (Универсальный Транспортный Модуль), необходимый для работы в системе ЕГАИС. Товаровед подключается к удаленному серверу, который находится в центральном офисе, по протоколу RDP (Windows Remote Desktop Protocol). На нем располагается база данных «ДАЛИОН Управление Магазином ПРО», работающая под управлением Microsoft SQL Server 2014, сервер «1С Предприятие» и технологическая платформа «1С Предприятие». Каждый пользователь имеет свою учетную запись на сервере и в ERP системе. То есть все работы по оперативно-товарному учету ведутся на сервере, расположенном в центральном офисе. На кассе установлена операционная система Windows POSReady 7 и программа Frontol 5. Обмен данными между кассой и ERP происходит через FTP-сервер. Рабочее место кассира-операциониста и рабочее место товароведа являются независимыми друг от друга компьютерами. По этой схеме пока работает только 15% магазинов, но до июля 2017 года запланирован перевод всех магазинов предприятия на эту схему работы. Схема работы изображена на рисунке 1.2.

Рисунок 1.2 - Новая схема оперативно-товарного учета

В качестве системы бухгалтерского учёта используется типовая конфигурация «1С: Бухгалтерия 8.3». Между ней и ERP «ДАЛИОН Управление Магазином ПРО» существуют типовая схема обмена данными.

1.3 Конфигурация оборудования на предприятии

На предприятии используется достаточно обширный парк разномастных системных блоков компьютеров операторов, товароведов, кассиров. Их конфигурация может значительно разниться, потому что компьютеры закупались в разное время и разными людьми. Зачастую при покупке системных блоков люди, отвечающие за закупку, руководствовались стоимостью и наличием комплектующих, а не унификацией оборудования. Поэтому комплектующие применялись разные, в частности корпуса системных блоков, процессоры, оперативная память и так далее.

Средняя конфигурация компьютеров обладает следующими техническими характеристиками:

Системный блок формата Mini Tower.

Процессор с частотой 1.8 ГГц.

Гб ОЗУ.

Жесткий диск формата 3.5 с интерфейсом SATA2.

При покупке серверного компьютера был сделан большой задел на будущее для обеспечения быстрой работы 100-150 клиентов, подключенных к нему по RDP. При этом клиенты будут работать в 1С. И что самое главное, на сервере установлен MSSQL Server, который достаточно требователен к ресурсам компьютера, а в частности к оперативной памяти. Именно поэтому конфигурация сервера выглядит таким образом:

Серверная платформа SuperMicro 4U 7048R-TR.

процессора CPU Intel Xeon E5-2620.

Оперативная память 128 Гб.контроллер LSI MegaRAID SAS 9260-8i.

Жестких диска SAS, объединенных в RAID массив.

Новый сервер получился исключительно мощным и обеспечит потребности предприятия в обращении к общим ресурсам на последующие 3 года при дальнейшем росте предприятия. Новая серверная платформа изображена на рисунке 1.3.

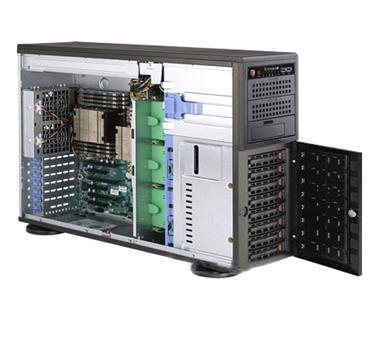

Рисунок 1.3 - Новая серверная платформа

На данный момент все точки продаж укомплектованы необходимым активным сетевым оборудованием - это маршрутизаторы и коммутаторы. Поэтому в большинстве случаев это оборудование не будет заменено.

2. РЕШАЕМЫЕ ПРЕДПРИЯТИЕМ ЗАДАЧИ И ЕГО ИНФОРМАЦИОННЫЕ ЗАПРОСЫ

.1 Задачи, решаемые локальной вычислительной сетью

Локальная вычислительная сеть (ЛВС) - набор аппаратных средств и алгоритмов, которые обеспечивают соединение компьютеров и других периферийных устройств (принтеров, дисковых контроллеров и т.п.), расположенных на сравнительно небольшой территории (одного предприятия, офиса), и позволяющих совместно использовать информационные ресурсы, периферийные устройства, обмениваться данными.

Задачи, которые позволяет выполнять ЛВС:

совместная работа с документами;

одновременная работа пользователей в CRM;

упрощение документооборота;

простота администрирования рабочих станций;

облегчение технической поддержки пользователей;

облегчение совместного использования дорогостоящих ресурсов, таких как принтеры, накопители CD/DVD-ROM, жёсткие диски, приложения.

Исходя из всех многочисленных возможностей, которые открывает пользователям ЛВС, можно выявить потребности в ЛВС в данной организации.

ЛВС на предприятии является жизненно необходимой вещью, потому что обеспечивает общий доступ и одновременную работу работников к информационным и техническим ресурсам предприятия, таким как: интернет, общий доступ к файлам и электронным документам, принтерам, одновременную работу в информационных системах, независимо от физического расположения рабочего места оператора.

Также сеть будет использоваться для документооборота между сотрудниками, а главное для связи между бухгалтерской и товароучётной программами, между товароучётной программой и кассовыми рабочими местами, обмен данными между которыми является необходимым условием автоматизации деятельности.

Подытожив, можно составить список задач, которые должна решить локальная сеть:

доступ к ERP-системам;

обмен данными между ERP-системами;

обмен данными между кассами и ERP-системой;

общий доступ в сеть Интернет;

общий доступ к принтерам;

общий доступ к сканерам;

общий доступ к файловым серверам;

фильтрация входящего и исходящего траффика;

резервное копирование данных;

защита от несанкционированного доступа, как внутри, так и снаружи.

2.2 Анализ информационных потоков предприятия

Необходимым этапом в совершенствовании текущих систем управления является анализ потоков информации, который обеспечит выполнение целевых задач, на которые направлена модернизация, и на уточнение особенностей уже сложившегося опыта планирования.

Анализ действующих процессов управления на предприятии может быть выполнен только на базе исследования информационной системы предприятия. Необходимо рассматривать схему документооборота, систему экономических показателей предприятия, структуру подразделений и интенсивность потоков данных между этими подразделениями. Результаты обследования позволят провести анализ систем планирования и управления на предприятии и создать основу для построения новой схемы обработки данных.

Анализ потоков информации позволит выявить:

Структуру и функции подразделений.

Названия подразделений и контрагентов предприятия.

Перечень входящих, обрабатываемых и выходящих документов в подразделениях.

Перечень законов и документов, используемых в работе подразделений.

Определение маршрутов документооборота.

Основания и процессы принятия решений.

Анализ вышеперечисленных задач позволит получить материал, необходимый для модернизации и изменения существующей информационной системы предприятия.

Разберем информационные потоки между магазинами и центральным офисом. В данный момент времени реализуется клиент-серверная модель работы с ERP-системой «ДАЛИОН Управление Магазином ПРО». Исходя из этой схемы, весь документооборот предприятия ведется на центральном сервере, на котором удаленно работают товароведы, операторы и другие люди, задействованные в работе с данной программой.
