Материал: Усовершенствование локальной вычислительной сети предприятия торговли

Обновление антивирусных баз данных, как и в любом продукте, направленным на борьбу с вредоносным программным обеспечением, может происходить в автоматическом режиме или в ручном. Возможна настройка сервера получения антивирусных баз. По умолчанию конечно же комплекс получает обновления с серверов компании Dr.Web. После получения актуальных вирусных баз и программных модулей, Office Shield быстро и эффективно распространяет обновления на защищаемые рабочие станции.

Источник бесперебойного питания

Зачастую по локальной сети передаются важные данные, которые должны быть гарантированно получены в полном объеме и безошибочно, например, резервная копия базы данных ERP системы. Для того, чтобы обеспечить непрерывность передаваемой информации между клиентами локальной сети в случае отключения электроэнергии, необходимо установить в стойку блок бесперебойного питания. От которого мы запитаем два коммутатора и маршрутизатор, который раздает выход в Интернет. Также к нему мы подключим DrWeb OfficeShield.

Составим сводную таблицу подключаемого к ИБП оборудования. Оборудование, подключаемое к источнику бесперебойного питания, представлено в таблице 4.3.

Таблица 4.3 - оборудование, подключаемое к ИБП и его энергопотребление

В режиме максимального энергопотребления данное оборудование будет суммарно потреблять 194,7 Вт. Это достаточно немного, и для обеспечения питанием этого не нужен ИБП с большой емкостью аккумуляторов. Но потребности предприятия будут расти и потребуется дополнительное активное сетевое оборудование.

Для этого оборудования и при увеличении парка активного сетевого оборудования, устанавливаемого в серверный шкаф, подходит ИБП Ippon Smart Winner 1000N. Он является линейно-интерактивным, обеспечивает стабилизацию напряжения на выходе и при этом частоты на входе и выходе совпадают. Его основные характеристики описаны в таблице ниже. Исходя из данных этой таблицы, при текущей конфигурации оборудования его мощности хватит на 20-25 минут работы при максимальной нагрузке подключенных к нему потребителей. Характеристики источника бесперебойного питания представлены в таблице 4.4.

Таблица 4.4 - Характеристики источника бесперебойного питания Ippon Smart Winner 1000N

Источник бесперебойного питания Ippon Smart Winner 1000N представлен на рисунке 4.6

Рисунок 4.6 - ИБП Ippon Smart Winner 1000N

При установке данного ИБП в стойку производителем рекомендуется использование монтажного комплекта Ippon Innova RT (рисунок 4.7), с помощью которого он выдвигается из стойки наружу. Это очень удобно для его обслуживания при такой массе.

Рисунок 4.7 - Монтажный комплект Ippon Innova RT

В данном проекте у серверов будут свои ИБП, а выбранный выше ИБП будет задействован только для активного сетевого оборудования, расположенного в серверном шкафу. При одновременной работе пользователей ЛВС важно обеспечить непрерывный обмен информацией. Поэтому мы задействовали возможность подключения ИБП напрямую к серверу по USB-кабелю. В случае отключения электроэнергии ИБП через фирменное ПО посылает сигнал серверу. Сервер обрабатывает данный сигнал и через встроенную службу сообщений посылает всем активным пользователям и рабочим станциям в офисе сообщение о том, что необходимо сохранить необходимые данные и закончить передачу данных по сети в течение, например, пяти минут.

5. СОЗДАНИЕ СТРУКТУРЫ ЛОКАЛЬНОЙ СЕТИ

.1 Выбор системы монтажа кабеля

Для монтажа структуры кабельной сети применяется масса средств и материалов. Это могут быть различные кабельные каналы, специальные плинтуса с кабель-каналом, гофрированные трубки из полимеров, стальные трубки, специальные подвесные системы и так далее. Выбор достаточно велик и зависит от среды установки этих самых средств, бюджета и даже от дизайнерской мысли.

Монтаж структуры кабельной сети в центральном офисе будет сделан следующими средствами:

. Широкими кабель-каналами, которые будут проходить по стенам офиса к рабочим местам, от фальшпотолка. В этих кабель-каналах помимо витой пары, будут также располагаться телефонные кабели и кабели электросети 220В. Для среднего количества кабелей - 8 (это кабели высокого напряжения, информационные и телефонные кабели), вполне достаточно будет кабель-канала шириной 140мм и глубиной 55мм. Кабель-канал шириной 110мм представлен на рисунке 5.1.

Рисунок 5.1 - Кабель-канал шириной 110мм

Если необходимо уложить большее количество кабелей, то возможно расположить несколько одинаковых кабель-каналов рядом, создав некую модульную структуру, например, укладывая разно типовые и/или кабели разного назначения в раздельные короба. Но более быстрым решением, с точки зрения скорости и удобства монтажа, было бы использование многосекционных кабельных каналов. Двухсекционный кабельный канал представлен на рисунке 5.2.

Рисунок 5.2 - Двухсекционный кабельный канал

Одно из главных преимуществ таких коробов - быстрый и удобный монтаж. Данные короба позволяют произвести раздельную прокладку кабелей сети 220В и информационных кабелей. Каналы имеют симметричный дизайн и все встраиваемые в них устройства устанавливаются путем простого защелкивания без предварительной фиксации и подгонки. В многосекционных кабельных каналах легко осуществить переход кабеля из одной секции в другую благодаря намеченным в перегородках отверстиях. Приятное дополнение при монтаже - как правило уже проделанные отверстия с определенным шагом в стенках коробов.

. Иногда не оправдано использование широкого кабель-канала, например, если необходимо проложить 1 или 2 кабеля. В таких случаях целесообразно использовать недорогие кабельные каналы различной ширины и глубины. Например, если у стены необходимо установить сетевой принтер и вывести на нее розетку 220В и сетевую, то целесообразно использовать двухсекционный кабель-канал шириной 40мм и высотой 12,5мм. Такой кабель-канал представлен на рисунке 5.3.

Рисунок 5.3 - Двухсекционный кабельный канал

. Для прокладки кабелей ЛВС в помещении над фальшпотолком существует достаточно много решений. Но в общем и целом их можно подразделить на металлические лотки и на проволочные лотки. Первые относительно вторых обладают следующими недостатками:

более сложный монтаж конструкций;

больший вес конструкций;

большая стоимость.

Перфорированный лоток для прокладки кабеля представлен на рисунке 5.4.

Рисунок 5.4 - Перфорированный лоток для прокладки кабеля

Соответственно проволочные лотки обладают преимуществами, которые являются выше описанными недостатками. Поэтому для монтажа СКС будут применены именно они. Для прокладки необходимого для этого проекта количества кабеля подходит лоток с размерами 50х150х3000 мм. Проволочный лоток представлен на рисунке 5.5.

Рисунок 5.5 - Проволочный лоток

В зависимости от назначения, основные элементы проволочных лотков:

секции прямые (для прямолинейных электропроводок);

секции угловые (для поворота электропроводок в горизонтальной и вертикальной плоскостях);

секции ответвительные (для присоединения ответвлений);

секции переходные (для перехода от одной ширины лотка на другую).

5.2 Пассивное сетевое оборудование и другие электроустановочные изделия

На оконечностях кабель-каналах у столов на стены будут установлены сетевые Ethernet розетки типа Krone. Благодаря кабельным каналам с защелками, возможно разместить на крышке кабель-канала необходимое количество разнотипных розеток. Сдвоенная розетка RJ-45 представлена на рисунке 5.6.

Рисунок 5.6 - Сдвоенная розетка RJ-45

Для установки в кабельные каналы логично использовать розетки и другие электроустановочные изделия. Они устанавливаются прямым защелкиванием без использования суппорта и специального инструмента. Примеры розеток и других электроустановочных изделий представлены на рисунке 5.7.

Рисунок 5.7 - Примеры розеток и других электроустановочных изделий

При организации структурированной кабельной системы весьма удобно использовать коммутационные панели, их еще могут называть патч-панелями. Они представляют собой панель с соединительными разъемами, расположенными спереди панели. На задней стороне панели находятся контакты, соединенные с разъемами электрически. Тип контактов - Krone. Эти панели относятся к группе пассивного сетевого оборудования.

Патч-панели могут быть гибридными или фиксированными. Наборные панели могут содержать разъемы разных типов или разъемы разных категорий, волоконно-оптические разъемы, коаксиальные и так далее.

Чаще всего используются патч-панели на 24 неэкранированных разъема 8Р8С категорий 5е или 6. На задней стороне патч-панели располагаются разъемы со смещенной изоляцией IDC. Коммутационные панели являются пассивным сетевым оборудованием, поэтому заострять особое внимание на его подборе мы не будем. Выбор пал на Exalan EX03-U24b, ниже представлен рисунок 5.8

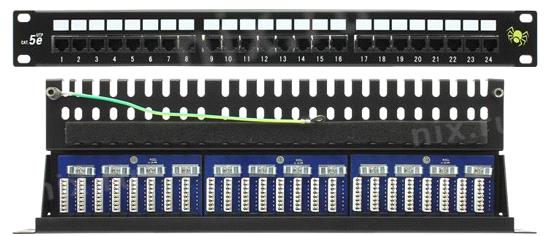

Рисунок 5.8 - Патч-панель Exalan EX03-U24b виды спереди и сверху

5.3 Установка оборудования в серверную стойку

В центральном офисе будут одновременно подключены к локальной сети до 40 или даже 50 сетевых устройств. Это компьютеры, принтеры, планшеты и смартфоны, подключенные по беспроводной локальной сети, другое активное сетевое оборудование. Это уже немалое количество устройств. Из-за такого большого количества клиентов к локальной сети предъявляются особые требования по отказоустойчивости, безопасности, масштабируемости, управлению и контролю траффиком.
