Материал: Выполнение сборочного чертежа деталей, соединённых стандартными резьбовыми изделиями. методические указания к расчётно-графической работе по «Инженерной графике». Терновская О.В

Длина стяжного конца шпильки l (номинальная длина) подсчитывается по формуле

l = В + SШ + HГ + k, где В - толщина соединяемой детали;

SШ - толщина шайбы;

HГ - высота гайки;

k - длина выступающего над гайкой конца шпильки, k = 0,25-0,5d, для расчёта принимается k = 0,3d.

При одном и том же диаметре d резьбы шпилька может изготавливаться различной длины l, которая стандартизирована. Подсчитав длину стяжного конца шпильки l, подбирают ближайшее стандартное значение l из ряда: 20, (22), 25, (28), 30, (32), 35, (38), 40, (42), 45, (48), 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, 130, 140, 150 и т.д. (мм).

Длина резьбового (гаечного) конца l0 также стандартизирована и устанавливается в зависимости от его диаметра d и длины l (табл. 7).

26

ке наименования изделия (например, "Болт", "Винт", "Гайка", "Шайба"). В пределах каждого обозначения стандарта - в порядке возрастания основных параметров или размеров изделия (например, диаметра Болт М10х40 ГОСТ 7798-70, Болт М12х60 ГОСТ 7798-70 и т. д.).

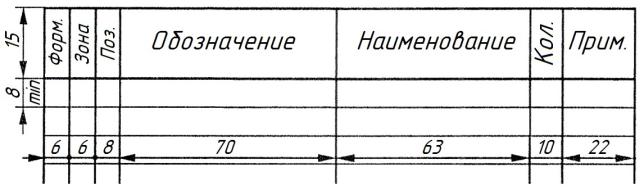

Рис. 8. Форма спецификации

Номера позиций на сборочном чертеже наносят на полках линий-выносок, проводимых от изображений составных частей. Линии-выноски пересекают контур изображения составной части и заканчиваются точкой.

Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки, по возможности не должны пересекать изображение других составных частей, а также размерных линий чертежа.

Номера позиций располагают параллельно основной надписи чертежа и группируют их в колонку или строчку, т. е. по вертикальной или горизонтальной прямой. Размер полок 10...12 мм.

Размер шрифта номеров позиций должен быть больше размера шрифта размерных чисел в 1,5 раза.

ЗАКЛЮЧЕНИЕ

В предложенных методических указаниях изложены правила расчета и оформления соединения деталей болтом и шпилькой. Показан пример оформления сборочного чертежа деталей соединенных с использованием стандартных крепёжных изделий. Приведён справочный материал по основным стандартным крепёжным изделиям и примеры условного обозначения стандартных изделий.

Методические указания будут полезны студентам при самостоятельной работе по выполнению расчётно-графического задания по дисциплине «Начертательная геометрия и инженерная графика», при изучении темы «Разъёмные соединения».

28

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Боголюбов, С.К. Инженерная графика: учебник для средних специальных учебных заведений/ С.К. Боголюбов. – 3-е изд., исп. и доп. – М.: Машиностроение, 2006. – 392 с.

2.Миронова, Р.С. Инженерная графика: учебник/ Р.С. Миронова, Б.Г. Миронов. – М.: Высш. шк., 2001 – 288с.

3.Терновская, О.В. Машиностроительное черчение: учеб. пособие / О.В. Терновская; Воронежский ГАСУ. – Воронеж, 2012. – 114 с.

4.Чекмарёв А.А. Инженерная графика / А.А. Чекмарёв. – М.: Высш. шк. – 2004. – 365 с.
