Материал: Защитные сооружения в системе защиты населения от чрезвычайных ситуаций. Николенко С.Д., Сазонова С.А
Наружные ограждающие конструкции противорадиационных укрытий должны обеспечивать защиту укрываемых от поражающего воздействия ионизирующих излучений при радиоактивном заражении местности и от воздействия ударной волны.
Степень защиты укрываемых от ионизирующих излучений при радиоактивном заражении местности следует определять расчетом в соответствии с указанным в задании на проектирование коэффициентом защиты противорадиационного укрытия.
Проемы в наружных ограждающих конструкциях, не применяемых для входа или выхода из укрытия, должны быть заделаны во время перевода помещений на режим укрытия.
Масса 1 м2 заделки должна соответствовать аналогичной массе ограждающих конструкций или быть не менее значений, определяемых расчетом по ослаблению излучения с учетом заданного коэффициента защиты укрытия.
Окна надземных помещений, расположенных за пределами зоны воздействия ударной волны и приспосабливаемых под противорадиационные укрытия, следует заделывать на высоту не менее 1,7 м от отметки пола. В верхней части окна (проема) допускается оставлять отверстие высотой 0,3 м, которое должно располагаться выше мест для лежания не менее чем на 0,2 м.
Для предотвращения заражения радиоактивными осадками основных помещений укрытий необходимо на незаложенных частях окон предусматривать устройство занавесей. Повышение защитных свойств противорадиационных укрытий, размещаемых в подвалах, подпольях, надземных зданиях или сооружениях, следует предусматривать путем:
устройства пристенных экранов из камня или кирпича;
укладки мешков с грунтом и т.п. у наружных стен надземных помещений на высоту 1,7 м от отметки пола;
обвалования выступающих частей стен подвалов (подполий) на полную высоту;
укладки дополнительного слоя грунта на перекрытии и установки в связи с этим поддерживающих прогонов (балок) и стоек;
заделки лишних проемов в ограждающих конструкциях и устройства стенок-экранов во входах (въездах).
Все перечисленные мероприятия должны быть проведены в период перевода помещений на режим укрытия. Устройство вентиляционного помещения и установку в нем оборудования проводят заблаговременно.
Во входах в противорадиационные укрытия должны устанавливать обычные двери. В зоне возможных слабых разрушений устраиваются защитно-герметические двери для восприятия расчетного давления ударной волны.
Для защиты входов в укрытиях, расположенных на первом этаже здания или в заглубленных сооружениях с въездом для автотранспорта, следует предусматривать стенки-экраны. Масса 1 м2 экрана должна быть не менее массы 1 м2 наружной стены укрытия или определена по расчету на ослабление излучения. Место установки стенки-экрана определяют условиями эксплуатации, а расстояние от входного проема до экрана должно быть на 0,6 м больше ширины полотна двери (ворот). Размеры стенки-экрана в плане следует назначать из условия ослабления и минимального попадания через входы излучения в помещения для укрываемых. Высота стенки-экрана должна быть не менее 1,7 м от отметки пола.
Защиту укрываемых от ионизирующих излучений, проникающих через входы, допускается осуществлять путем устройства во входах поворотов на 90°, при этом толщину стены, расположенной против входа рассчитывают.
Вопросы для контроля
1. Какие помещения имеются в ПРУ?
2. Какие требования предъявляются к размерам помещений ПРУ?
3. Перечислить требования к размещению укрываемых в ПРУ.
4. Какие требования предъявляются к входам ПРУ?
5. Какие требования предъявляются к защите от ионизирующего излучения в ПРУ?
6. Какие существуют способы повышения защитных свойств ПРУ?
6. Нагрузки и воздействия на защитные сооружения
Ограждающие и несущие конструкции убежищ и ПРУ необходимо рассчитывать на особые сочетания нагрузок, состоящие из постоянных, длительных, кратковременных и одной из особых нагрузок: динамической от избыточного давления воздушной ударной волны, сейсмической или от обрушения конструкций вышележащих этажей.
Конструкции, кроме того, должны быть проверены расчетом на основное сочетание нагрузок и воздействий.
Динамическую нагрузку на элементы конструкций определяют условиями воздействия ударной волны на убежища в зависимости от заглубления их в грунт и гидрогеологических условий (рис. 13).

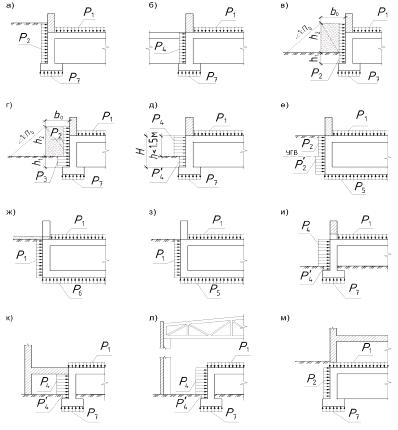

Рис. 13. Схемы приложения динамических нагрузок на конструкции убежищ:
а, б – при полном заглублении встроенного убежища (а) и с примыканием (б) к помещению подвала, не защищенного от ударной волны; в, г – при неполном заглублении убежищ, обвалованных грунтом, с выносом бровки откоса на расстояние, соответственно больше (в) и меньше (г) отношения (h1 + h2)n0-1; д – при неполном заглублении убежища с открытыми участками стен (h ≤ 1,5 м); е – при полном заглублении убежища и при уровне грунтовых вод выше отметки пола убежища; ж, з – при расположении убежища в вечномерзлых грунтах, при использовании основания по принципу 1 (ж) и по принципу 2 (з); и, к, л – для убежищ, встроенных в первые этажи зданий при совмещении стен убежища и здания (и), с примыканием стен к внутренним помещениям здания (к), при расположении убежищ внутри этажа (л); м – при расположении убежищ под подвальными помещениями (техническими подпольями)
Конструкции встроенных сооружений должны быть проверены расчетом на обрушение наземного здания при условии, что нагрузка от половины массы обрушаемых конструкций с площади, равной площади защитного сооружения, с учетом коэффициента динамичности, равного 1,2, превышает нагрузку от действия избыточного давления воздушной ударной волны.
В расчетах динамические нагрузки от избыточного давления воздушной ударной волны допускается сводить к эквивалентным статическим нагрузкам с учетом коэффициентов динамичности.
Конструкцию междуэтажного перекрытия должны рассчитывать на вертикальную нагрузку от инерционных сил, возникающих в процессе движения сооружения.
При расчете на особое сочетание нагрузок коэффициенты сочетания нагрузок к эквивалентным статическим, постоянным и временным нагрузкам следует принимать равными единице.
Защитные сооружения ГО рассчитывают на однократное воздействие нагрузки.
Принимается одновременное загружение всех конструкций. При этом динамическую нагрузку Рn, кПа, принимают равномерно распределенной по площади и приложенной нормально к поверхности конструкции.
Динамическую вертикальную нагрузку Р на покрытия убежищ следует принимать в зависимости от схемы приложения динамических нагрузок на конструкции убежищ по табл. 8. При определении расчетных значений динамической вертикальной нагрузки следует учитывать площадь проемов.
Таблица 8
Значения вертикальной динамической нагрузки на покрытия ЗС
Схема приложения динамических нагрузок на конструкции |
Вертикальная динамическая нагрузка на покрытия убежищ, встроенных в здания (сооружения) с площадью проемов, % |
|
Менее 10 |
Более 10 или с легко разрушаемыми конструкциями |
|
Рис. 13, схемы а–л |
|
|
Рис. 13, схема м |
|
|
Для конструкций отдельно стоящих убежищ |
|
|
Для тоннелей аварийных выходов |
|
|
Примечание. Здесь и далее под легко разрушаемыми конструкциями следует понимать наружные ограждающие конструкции, масса 1 м2 которых не превышает 1000Н (100 кгс). |
||
Динамическую горизонтальную нагрузку Р на стены убежищ следует принимать в зависимости от схемы приложения динамических нагрузок на конструкции убежищ по табл. 9.
Таблица 9
Значения вертикальной динамической нагрузки на стены ЗС
Схема приложения динамических нагрузок на конструкции |
Горизонтальные динамические нагрузки на элементы наружных стен убежищ, кПа |
|
||
Рис. 13, схемы а, в, г, м |
|
|
||
Рис. 13, схема б (при расположении над подпольями или подвалами помещений с площадью проемов в наружных ограждающих конструкциях менее 10 %) |
|
|
||
Рис. 13, схема б (при площади проемов 10 % и более или при расположении над подвалом (подпольем) помещений с легко разрушаемыми конструкциями) |
|
|
||
Рис. 13, схема г |
|
|
||
Рис. 13, схема е (на элементы наружных стен, расположенные выше уровня горизонта грунтовых вод) |
|
|
||
Рис. 13, схема е (на элементы наружных стен, расположенные ниже уровня горизонта грунтовых вод) |
|
|
||
Рис. 13, схема д (для отдельно стоящих убежищ и встроенных убежищ в здания, стены которых имеют площадь проемов 10 % и более) |
|
|
||
Рис. 13, схема д (для встроенных убежищ в здания, стены которых имеют площадь проемов менее 10 %) |
|
|
||
Рис. 13, схема и |
|
|
||
Рис. 13, схемы к, л (при площади проемов стен здания от 10% до 50 %) |
|
|
||
Рис. 13, схемы к, л (при площади проемов более 50 %, а также для стен убежищ, находящихся за легко разрушаемыми конструкциями) |
|
|
||
Рис. 13, схемы к, л (при площади проемов стен здания менее 10 %) |
|
|
||
Рис. 13, схемы д, и, к, л |
|
|
||
|
Рис. 13, схемы ж, з (при расположении над ними помещений с площадью проемов в ограждающих конструкциях 10% и более или с легко разрушаемыми конструкциями) |
|
||
|
Рис. 13, схемы ж, з (для встроенных в кирпичные и панельные здания, при расположении над ними помещений с площадью проемов в ограждающих конструкциях менее 10 %) |
|
||
|
Окончание табл. 9 |
|||
|
Схема приложения динамических нагрузок на конструкции |
Горизонтальные динамические нагрузки на элементы наружных стен убежищ, кПа |
||
|
При типовом проектировании для встроенных в первые этажи убежищ, находящихся за кирпичными, блочными и панельными ограждениями конструкций |
|
||
|
При типовом проектировании для встроенных в первые этажи убежищ, находящихся за легко разрушаемыми конструкциями |
|
||
|
Заглубленные отдельно стоящие убежища (на элементы наружных стен, расположенные выше уровня горизонта грунтовых вод) |
|
||
|
Заглубленные отдельно стоящие убежища (на элементы наружных стен, расположенные ниже уровня горизонта грунтовых вод) |
|
||
|
Примечания:
1.
2.
|
|||
– коэффициент бокового давления,
принимаемый по табл. 10. При наличии
данных инженерных изысканий следует
принимать
=
0,4 для песков с коэффициентом
водонасыщения
<
0,5 и
= 0,6 для глины с показателем текучести
0,75 <
< 1.
–
коэффициент, учитывающий отражение
ударной волны и принимаемый по табл.11.
Таблица 10
Коэффициенты бокового давления
Характеристика грунтов в соответствии с СП 22.13330 |
Коэффициент |
Песчаные с коэффициентом водонасыщения < 0,8; супеси с показателем текучести < 1; суглинки и глины с показателем текучести < 0,75. |
0,5 |
Водонасыщенные грунты (ниже уровня грунтовых вод); пески с коэффициентом водонасыщения > 0,8; супеси, суглинки и глины с показателем текучести > 1 |
1 |
Таблица 11
Коэффициенты отражения
Уклон откосов обвалования |
1:5 |
1:4 |
1:3 |
1:2 |
Коэффициент |
1,0 |
1,1 |
1,2 |
1,3 |
Динамическую вертикальную нагрузку на колонны, внутренние и наружные стены следует определять расчетом в зависимости от площади загружения и динамической нагрузки на покрытия.
Динамическую вертикальную нагрузку на фундаменты убежищ следует принимать в зависимости от схемы приложения динамических нагрузок на конструкции убежищ по табл. 12.
Таблица 12
Значения вертикальных динамических нагрузок на фундаменты
Схема приложения динамических нагрузок на конструкции |
Горизонтальные динамические нагрузки на элементы наружных стен убежищ, кПа |
Рис. 13, схема е (при условии, что толщина слоя грунта под фундаментной плитой до скалы равна или больше значения заглубления сооружения в грунт) |
|
Рис. 13, схема е (при толщине слоя нескального грунта от низа фундаментной плиты до скалы меньше значения заглубления сооружения) |
|
Рис. 13, схема з (при использовании сплошной фундаментной плиты на вечномерзлых грунтах по принципу II) |
|
Рис. 13, схема ж (при использовании сплошной фундаментной плиты на вечномерзлых грунтах по принципу I) |
|
Примечание. На ленточные и отдельно стоящие фундаменты. На сплошную фундаментную плиту при уровне грунтовых вод ниже плиты не менее 1,0 м.
|
|
определяют
в зависимости от динамической
вертикальной нагрузки на стены,
колонны и площади фундаментов с
учетом схемы нагружения
Динамическую горизонтальную нагрузку на входы и аварийные выходы убежищ определяют в зависимости от их типов и расположения по табл. 13.
Таблица 13
Значение динамической горизонтальной нагрузки на входы ЗС
Наименование нагружаемых элементов |
Горизонтальные динамические нагрузки на элементы входов и аварийных выходов убежищ, кПа |
|
На участки наружных стен убежищ в местах расположения входов и на первые (наружные) защитно-герметические двери (ворота), на стены, покрытие и пол аварийного (эвакуационного) выхода, запроектированного в виде наклонного спуска и тоннеля |
|
|
На защитно-герметические двери (ворота), расположенные в стенах встроенных в первые этажи убежищ (проемность стен здания 10 % и более) |
|
|
На защитно-герметические двери (ворота), расположенные в стенах встроенных в первые этажи убежищ (проемность стен здания менее 10%) |
|
|
На внутренние стены тамбуров- шлюзов |
|
|
На внутренние стены тамбуров входов (при давлении 300 и 200 кПа) |
|
|
На внутренние стены тамбуров входов (при давлении 100 кПа) |
|
|
Окончание табл. 13 |
||
Наименование нагружаемых элементов |
Горизонтальные динамические нагрузки на элементы входов и аварийных выходов убежищ, кПа |
|
От ударной волны затекания на конструкции аварийного выхода, запроектированного в виде защищенного оголовка с шахтой и тоннелем, а также на участок стены в месте примыкания выхода |
|
|
От ударной волны затекания на конструкции аварийного выхода (воздухозаборного канала), запроектированного в виде защищенного оголовка с шахтой, а также на участок стены в месте примыкания шахты (при давлении 300 и 200 кПа) |
|
|
От ударной волны затекания на конструкции аварийного выхода (воздухозаборного канала), запроектированного в виде защищенного оголовка с шахтой, а также на участок стены в месте примыкания шахты (при давлении 100 кПа) |
|
|
Примечания:
1.
2.
3. Для входов из помещений с площадью проемов в ограждающих конструкциях менее 10 % коэффициент (табл. 14) следует принимать равным 90 % коэффициентов из помещений с площадью проемов от 10 % до 50 %. При проектировании, при отсутствии данных о проемности, площадь проемов в ограждающих конструкциях следует принимать 50 % от площади стен. |
||
– коэффициент, принимаемый по табл.
14.
– нагрузка равная динамической
нагрузке на наружные стены убежищ
в месте расположения входа.
