закрепляют в шпинделе головки и поворачивают на требуемый угол с отсчетом через окуляр микроскопа по шкале диска 2.

3

1

2

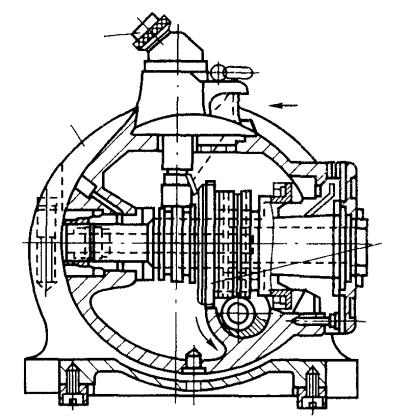

Рис. 2.3. Оптическая делительная головка

С помощью универсальной лимбовой делительной головки можно выполнять непосредственное, простое и сложное (дифференциальное) деления.

Непосредственное деление

Непосредственное деление осуществляют по диску 3 с делениями через 1° (см. рис. 2.1). Точность отсчета с использованием нониуса 4 равна 5'. Поворот шпинделя при этом можно производить рукояткой 11 или непосредственным вращением шпинделя. После каждого поворота шпиндель фиксируют стопором 8. В некоторых делительных головках вместо лимба 3 с делениями устанавливают диск с отверстиями по кругу (24, 30 и 36 отверстий), что позволяет выполнить деление на 2, 3, 4, 5, 6, 8, 10, 12, 15, 18, 24, 30 и 36 частей.

Вэтом случае для осуществления непосредственного деления нужно

спомощью специального рычага, расположенного на противоположной от делительного лимба стороне делительной головки, расцепить червячную

15

передачу. Шпиндель тогда свободно вращается от руки. В торцовой части диска непосредственного деления сделаны 24 (30 или 36) равнорасположенных отверстия, в которые входит фиксатор. Если вставлять фиксатор в каждое отверстие, то получим деление на 24 части, если пропускать по одному отверстию, то получим деление на 12 частей и т. д. Формула, которая используется для непосредственного деления:

k=24/Z,

где Z – число частей, на которое необходимо разделить окружность заготовки (число нарезаемых зубьев шестерни); k – число отверстий, отсчитываемое на диске для непосредственного деления при его однократном повороте.

Диск для непосредственного деления имеет также шкалу в градусах угла поворота. При делении на части с использованием этой шкалы производится расчет по формуле

α = 360°/Z,

где Z – число частей; α – угол поворота шпинделя.

Непосредственное деление применяется лишь в тех случаях, когда не требуется большой точности.

Метод простого деления

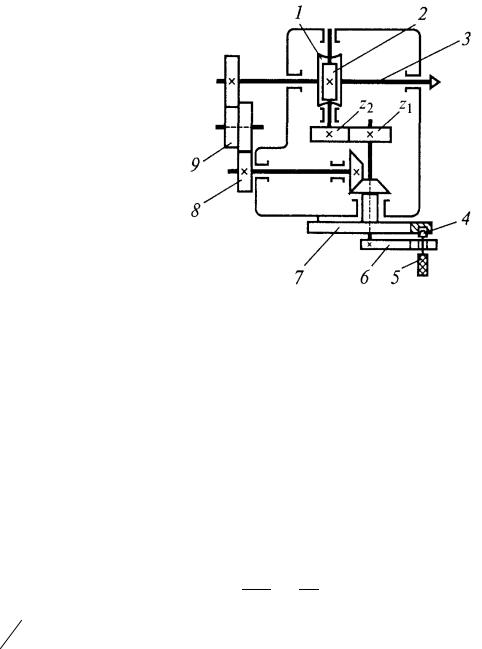

Для осуществления простого деления необходимо делительный лимб 7 (рис. 2.4) закрепить неподвижно относительно корпуса с помощью специального стопора, расположенного вблизи от его наружной окружности. Сменные зубчатые колеса гитары 8, 9 не устанавливаются. Шпиндель 3 с заготовкой поворачивают вращением рукоятки 6 через включенную червячную передачу 1, 2. После этого рукоятку стопорят фиксатором 4, 5. Делительный лимб служит при этом шкалой для отсчета.

На делительном лимбе головки УДГ Д-160 с каждой стороны имеются по 7 концентрических окружностей с различным числом равнорасположенных отверстий: с одной стороны 16, 19, 23, 39, 33, 39, 49 отверстий, с другой стороны 17, 21, 29, 31, 41, 54 отверстий.

На делительном лимбе остальных делительных головок с каждой стороны имеются по 8 делительных окружностей: с одной стороны 16, 17, 19, 21, 23, 29, 30, 31 отверстий, с другой стороны 33, 37, 39, 41, 43, 47, 49,

54 отверстий. Делительный лимб можно снять и установить нужной стороной к рукоятке 6.

Число оборотов n рукоятки 7, необходимое для поворота заготовки на 1/Z часть оборота, устанавливается по формуле

n=N/Z=40/Z,

16

где N=40 – характеристика делительной головки, число, обратное передаточному отношению червячной пары; Z – число частей, на которое необходимо разделить заготовку.

Дробь N/Z можно представить в виде суммы двух слагаемых:

Для удобства отсчета при повороте рукоятки на заданную величину используют сектор 9 (см. рис. 2.1), который разводят на такой угол, чтобы он охватывал количество шагов m между отверстиями на окружности с числом отверстий q.

Пример 1. Требуется разделить заготовку на 5 частей. Определить число оборотов рукоятки.

n=40/Z=40/5=8.

Рукоятку10 (см. рис. 2.1) необходимо повернуть на 8полных оборотов. Пример 2. Требуется нарезать зубчатое колесо с 30 зубьями. Опре-

делить число оборотов рукоятки.

n = 40Z = 3040 = 43 =113 =113 77 =1217 .

Число 1 7 21показывает, что после фрезерования каждой канавки ру-

коятку необходимо повернуть на один полный оборот и на 7 промежутков между отверстиями по окружности с числом отверстий 21.

Рассмотрим деление окружности в градусном выражении. Для деления окружности обрабатываемой детали на угол между осями фрезеруемых канавок необходимо сначала определить число канавок по формуле

Z=360°/α,

где α – угол между осями фрезеруемых канавок. Подставив значение Z в формулу n=40/Z, получим

17

n = 40360α = α9 .

Пример 3. Требуется отфрезеровать канавки, расположенные под углом 16°20'. Определить число оборотов рукоятки.

После фрезерования каждой отдельной канавки нужно повернуть рукоятку на один полный оборот и 44 промежутка на окружности делительного лимба с числом отверстий 54.

Метод дифференциального деления

Ограниченное число делительных окружностей на делительном лимбе не всегда дает возможность осуществлять простое деление. Если не удается подобрать окружность с подходящим числом отверстий способом простого деления, то применяется способ дифференциального деления.

Число оборотов рукоятки делительной головки определяется по формуле

n=N/x=40/x,

где N – характеристика делительной головки, равная 40; х – условное количество делений, близкое к заданному числу делений Z, для которого имеется возможность подобрать делительную окружность на делительном лимбе. Иными словами, х – это ближайшее к Z число, удобное для простого метода деления.

Передаточное отношение iсм сменных зубчатых колес гитары 8, 9 (см. рис. 2.4) определяется по формуле

iсм = 40 (x − z). x

Существует четыре варианта схемы установки сменных зубчатых колес в зависимости от количества сменных колес, устанавливаемых в гитаре, и от знака iсм. Разберем эти варианты на конкретных примерах.

Пример 1. Разделить заготовку на Z=67 частей. Принимаем x=70. n=40/x=40/70=4/7=12/21.

Фиксатор рукоятки устанавливаем против окружности с 21 отверстием, а раздвижной сектор раздвигаем на 12 делений.

18

Полученную дробь нужно преобразовать так, чтобы в числителе и знаменателе были числа зубьев сменных колес из комплекта головки

20, 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100: 12/7=60/35=a/d.

Сменное колесо a=60 устанавливаем на оправку шпинделя 3 (см. рис. 2.4), a d=35 на выходной конец валика 8. Между ними нужно установить одно промежуточное колесо с любым числом зубьев. В этом случае делительный лимб вращается в том же направлении, что и рукоятка делительной головки.

Пример 2. Разделить заготовку на 83 части. Принимаем x=80. n=40/x=40/80=1/2=8/16.

Фиксатор рукоятки устанавливаем против окружности с числом отверстий 16, а раздвижной сектор раздвигаем на 8 делений.

Задача решена с помощью двух зубчатых колес a=60 и d=40, но так как знак передаточного отношения минус, то нужно установить последовательно два промежуточных колеса. В данном случае делительный лимб будет вращаться навстречу рукоятке.

Пример 3. Разделить заготовку на 83 части. Принимаем x=84. n=40/x=40/84=10/21.

Фиксатор рукоятки устанавливаем на окружность с 21 отверстием, а

Задача решена при помощи четырех зубчатых колес a=40; b=35; c=25; d=60. Число зубьев подобранных шестерен должно удовлетворять условию сцепляемости:

(a+b)>c+(15…20); (c+d)>b+(15…20).

Пример 4. Разделить заготовку на 107 частей. Принимаем х=105. n=40/x=40/105=8/21.

Фиксатор рукоятки устанавливаем на окружность с числом отверстий 21, а раздвижной сектор раздвигается на 8 делений.

Задача решена с помощью четырех зубчатых колес. Так как знак передаточного отношения минус, вводим одно промежуточное колесо.

Задача на дифференциальное деление имеет несколько решений. Если не удалось подобрать сменные шестерни из комплекта головки, нужно задаться другим x и заново подсчитать iсм.
