10.1. Компенсатор давления (Pressure Compensator)

Блок Pressure Compensator представляет собой клапан, компенсирующий гидравлическое давление (компенсатор давления). Компенсаторы давления используются для поддержания заданного перепада давления в гидравлическом компоненте.

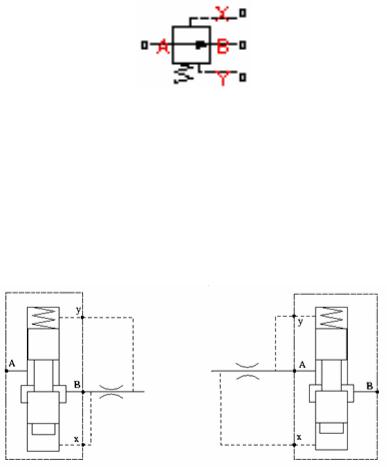

На рис. 63 представлены типовые схемы применения компенсатора давления совместно с дросселем, установленного на входе (слева) или на выходе (справа). Компенсатор может также использоваться в схемах с дозирующими насосами, делителями потока и т.д.

Рис. 63. Схемы применения компенсатора давления совместно с дросселем

Открытие компенсатора давления пропорционально перепаду давлений между портами X и Y и усилию пружины. На рис. 63 показана зависимость между проходным сечением клапана А и перепадом давления pxy.

Отверстие остается открытым A = Amax, пока перепад давления ниже, чем заданное настройкой клапана при помощи пружины pxy < pset. В момент, когда перепад давления pxy начинает превышать установленное значение pset, площадь проходного сечения клапана начинает пропорционально перекрываться Amax < A < 0, т.о. пытаясь поддержать перепад давления на заданном уровне. При достижении перепада давления pxy = pmax клапан полностью закрыт A ≈ 0. Однако даже при полностью перекрытом отверстии существует незначительная площадь (зазоры), через которую происходят внутренние перетечки, тем самым обеспечивается неразрывность потока жидкости.

101

Основными параметрами компенсатора давления являются площадь проходного отверстия при полностью открытом клапане, диапазон регулирования и статическая ошибка, которые обычно приводятся в справочной литературе или данных изготовителя.

Модель учитывает ламинарный и турбулентный режимы потока, вычисляя число Рейнольдса Re и сравнивая его значение с критическим числом Рейнольдса Recr.

Расход находится из следующих уравнений:

k Amax Aleak ;

preg

p pА pB; pxy px py;

102

где q – расход;

p – перепад давления;

pxy – перепад давления в контрольных точках компенсатора;

pА, pВ – манометрические давления на входе и выходе в компенсатор давления соответственно;

px, py – манометрические давления в контрольных точках компенсато-

ра;

pset – давление настройки клапана;

pmax – давление, необходимое для полного закрытия клапана; preg – диапазон регулирования давления;

A(h) – мгновенная площадь проходного сечения дросселя; Amax – площадь полностью открытого отверстия;

Aleak – площадь, через которую происходит перетечка жидкости, при полном перекрытии отверстий;

CD – коэффициент расхода; ρ – плотность жидкости;

v – кинематическая вязкость жидкости;

DH – мгновенный гидравлический диаметр отверстий дросселя;

or – переменная, принимающая значение «+1», при открывании клапана и «-1», при его закрывании;

h – текущая координата положения клапана. В модели приняты следующие допущения:

–открытие клапана прямо-пропорционально перепаду давления;

–элементы устройства не обладают инерцией и не испытывают на себе сил трения;

–расходом, необходимым на перемещение запорно-регулирующего элемента, пренебрегают.

Maximum passage area – максимальная площадь проходного сечения. Valve pressure setting – давление настройки клапана. При достижении этого перепада давления, связанного с портами X и Y, клапан начинает за-

крываться.

Valve regulation range – давление закрытия клапана.

Flow discharge coefficient – коэффициент расхода. Полуэмпирический параметр, являющийся полной характеристикой компенсатора. Его значение зависит от геометрических параметров отверстия и обычно указывается в справочной литературе или данных изготовителя.

Critical Reynolds number – критическое число Рейнольдса, или максимальное число Рейнольдса, для ламинарного потока.

103

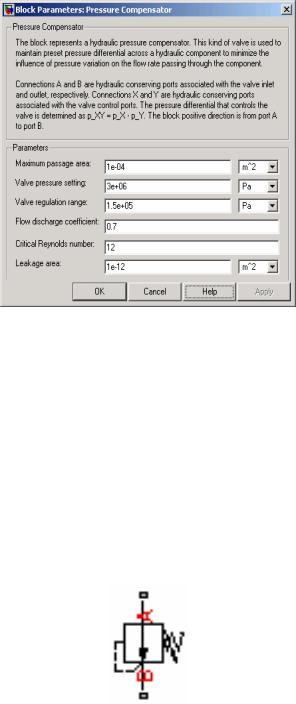

Рис. 65. Окно параметров блока Pressure Compensator

Leakage area – площадь внутренних перетечек жидкости при полном перекрытии отверстия. Основное значение этого параметра состоит в том, чтобы учесть неразрывность потока жидкости.

Блок имеет два гидравлических порта А и В, связанных с входным и выходным отверстиями компенсатора давления, а также гидравлические порты X и Y, связанные с портами открытия и закрытия клапана соответственно. Перепад давления настройки pxy направлен на преодоление силы, действующей со стороны пружины.

10.2. Редукционный клапан (Pressure Reducing Valve)

Блок Pressure Reducing Valve представляет собой редукционный клапан, предназначенный для поддержания в отводимом потоке постоянного давления pB меньшего, чем давление pА в подводимом потоке. Он чаще всего применяется в гидросистемах, где от одного насоса работают несколько потребителей, требующих разного уровня давления питания. На рис. 66 показана зависимость между площадью проходного сечения клапана A и давлением в отводном потоке pB.

104

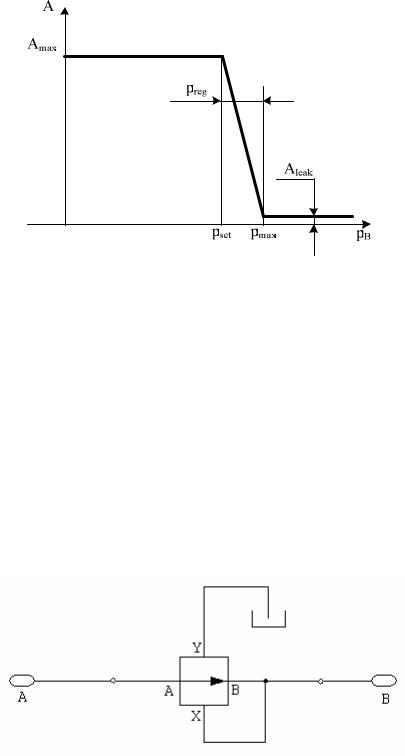

Рис. 66. Зависимость между площадью проходного сечения клапана A и давлением в отводном потоке pB для редукционного клапана

При давлении в отводном канале меньшем установленного значения pB < pset, клапан остается постоянно открытым A = Amax. В момент, когда давление pB начинает превышать установленное значение pset, площадь проходного сечения клапана начинает пропорционально перекрываться Amax < A < 0, тем самым поддерживая постоянное давление в отводимом потоке. При достижении давления pB = pmax клапан полностью закрыт A ≈ 0. Однако даже при полностью перекрытом отверстии существует незначительная площадь (зазоры), через которую происходят внутренние перетечки, т.о. обеспечивается неразрывность потока жидкости.

Блок основан на блоке Pressure Compensator, структурная схема которого показана на рис. 67.

Рис. 67. Структурная схема блока Pressure Reducing Valve

Maximum passage area – максимальная площадь проходного сечения. Valve pressure setting – устанавливаемое значение давления, при кото-

ром клапан начинает закрываться pset.

Valve regulation range – диапазон регулирования клапана preg.
