Блок Poppet Valve представляет собой клапан, образованный цилинд-

рической трубкой с острой кромкой и конусом.









Расход через клапан пропорционален открытию клапана и перепаду



ds

давления.











alpha





Модель учитывает ламинарный и тур-

A

булентный режимы потока, вычисляя число





Рейнольдса Re и сравнивая его значение с





критическим числом Рейнольдса Recr. Рас-



h

ход находится из следующих уравнений:













2 p

sign ( p),

при

Re Re cr ;



Рис. 59. Расчетная схема





CD A



q















B









DH p,







конусного клапана







2CDL

A

при

Re Re cr .















v



























h x0

x;













Aleak ,







при h 0,

















при 0 h hmax ,





A(h) (dS h cos sin ) hsin Aleak ,







Amax Aleak ,





при h hmax .













p pА pB;



q D









C





2

















d2



H



















4A(h)





Re



; C

DL







D





;

D

Н







; A

S

,





















A(h) v























max

4









Recr

















где q – расход; p – перепад давления; pА, pВ – манометрические давления на входе и выходе в клапан соответственно; CD – коэффициент расхода; A(h) – мгновенная площадь проходного сечения клапана; x0 – начальное положение клапана; x – конечное положение клапана; h – открытие клапана; dS – диаметр отверстия; α – угол конуса; ρ – плотность жидкости; DH – мгновенный гидравлический диаметр отверстий клапана; v – кинематическая вязкость жидкости; Amax – площадь полностью открытого отверстия; Aleak – площадь, через которую происходит перетечка жидкости, при полном перекрытии отверстий.

В модели приняты следующие допущения:

–инерция жидкости не учитывается;

–переход между ламинарным и турбулентным режимами происходит мгновенно, когда Rе= Rеcr;

–движение запорно-регулирующего устройства (конуса) осуществляется строго по оси отверстия.

Valve stem diameter – диаметр трубки клапана.

Seat cone angle – угол конуса.

96

Initial opening – начальное положение клапана. Параметр может быть положительным или равным нулю.

Flow discharge coefficient – коэффициент расхода. Полуэмпирический параметр, являющийся полной характеристикой компенсатора. Его значение зависит от геометрических параметров отверстия и обычно указывается в справочной литературе или данных изготовителя.

Critical Reynolds number – критическое число Рейнольдса, или максимальное число Рейнольдса, для ламинарного потока.

Leakage area – площадь внутренних перетечек жидкости при полном перекрытии отверстия. Основное значение этого параметра состоит в том, чтобы учесть неразрывность потока жидкости.

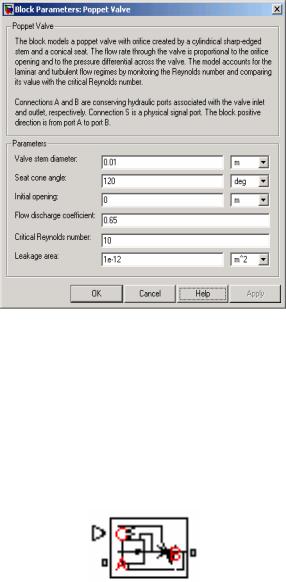

Рис. 60. Окно параметров блока Poppet Valve

Блок имеет два гидравлических порта A и B, связанных с входным и выходным отверстиями клапана соответственно, а также физический порт S, который открывает или закрывает клапан.

9.4. Клапан-регулятор потока с независимым от давления ре-

гулированием (Pressure-Compensated Flow Control Valve)

Блок Pressure-Compensated Flow Control Valve представляет собой клапан-регулятор потока с независимым от давления регулированием.

Клапан создан на основе блоков Pressure Compensator и Variable Orifice.

97

Рис. 61. Принципиальная схема регулятора потока

снезависимым от давления регулированием

Взависимости от исходных данных, указанных в справочной литературе, можно выбрать один из двух вариантов параметризации:

– по максимальной площади проходного сечения и положению запор- но-регулирующего элемента;

– по зависимости площади проходного сечения от положения запорнорегулирующего элемента A = A(h).

Впервом случае площадь проходного сечения линейно зависит от положения запорно-регулирующего элемента (т.е. отверстие закрыто при нулевом положении запорно-регулирующего элемента и максимально открыто – при его максимальном перемещении). Во втором случае площадь проходного сечения определена одномерной зависимостью A = A(h). В обоих случаях даже при закрытом отверстии существует незначительная площадь (зазоры), через которую происходят внутренние перетечки, тем самым обеспечивается неразрывность потока жидкости.

Впервом случае модель учитывает ламинарный и турбулентный режимы потока, вычисляя число Рейнольдса Rе и сравнивая его значение с критическим числом Рейнольдса Rеcr.

Вмодели приняты следующие допущения:

– инерция жидкости не учитывается.

Model parameterization – параметризация модели. Модель клапана может быть описана одним из следующих методов:

–по максимальной площади проходного сечения и положению запор- но-регулирующего элемента (By maximum area and opening);

–по зависимости площади проходного сечения от положения запорнорегулирующего элемента (By area vs. Opening table).

Orifice maximum area – максимальная площадь проходного сечения полностью открытого клапана.

98

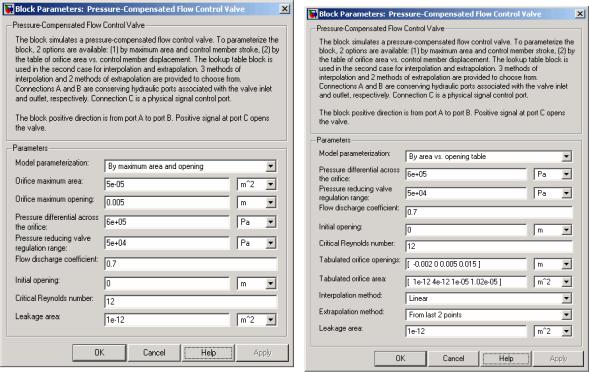

Рис. 62. Окна параметров блока Pressure-Compensated Flow Control Valve

Orifice maximum opening – максимальное открытие клапана. Задается максимальное смещение запорно-регулирующего элемента.

Pressure differential across the orifice – перепад давления через клапан. Pressure reducing valve regulation range – давление, определяющее

диапазон регулирования клапана.

Flow discharge coefficient – коэффициент расхода. Полуэмпирический параметр, являющийся полной характеристикой компенсатора. Его значение зависит от геометрических параметров отверстия и обычно указывается в справочной литературе или данных изготовителя.

Initial opening – начальное положение клапана. Параметр может быть положительным (положительное перекрытие), отрицательным (отрицательное перекрытие) или равным нулю (нулевое перекрытие).

Critical Reynolds number – критическое число Рейнольдса, или максимальное число Рейнольдса, для ламинарного потока.

Tabulated orifice openings – таблица координат открытия отверстия. Задается вектор входных значений открытий отверстия как массив 1×m. Вектор входных значений должен строго монотонно увеличиваться. Для функционирования блока должно быть задано не меньше трех значений.

Tabulated orifice area – таблица площадей проходных сечений. Задается вектор выходных значений площади проходных сечений клапана как массив 1×m в той же размерности, что и вектор координат открытия отверстия.

99

Interpolation method – метод интерполяции. Выбирается один из следующих методов интерполяции для аппроксимирования выходных значений в интервалах между двумя последовательными точками массива:

–линейный (Linear). Для одномерного массива используется линейная функция интерполяции, а для двумерного массива – алгоритм билинейной интерполяции, который является продолжением линейной интерполяции для функций двух переменных;

–кубический (Cubic). Для одномерного массива используется кубическая функция интерполяции PCHIP, а для двумерного массива – алгоритм бикубической интерполяции;

–сплайн (Spline). Для одномерного массива используется алгоритм кубической сплайн-интерполяции, а для двумерного массива – алгоритм бикубической сплайн-интерполяции.

Extrapolation method – метод экстраполяции. Выбирается один из следующих методов экстраполяции, когда выходные значения лежат вне диапазона, определенного в списке параметров:

–по последним двум точкам (From last 2 point). Экстраполяция с использованием линейного метода (независимо от выбора метода интерполяции);

–по последней точке (From last point). Использует последнее указанное число выходного значения в конце соответствующего диапазона.

Leakage area – площадь внутренних перетечек жидкости при полном перекрытии отверстия. Основное значение этого параметра состоит в том, чтобы учесть неразрывность потока жидкости.

Блок имеет два гидравлических порта А и В, связанные с входным и выходным отверстиями клапана соответственно, а также порты X и Y – связанные со сливной магистралью клапана. Положительный сигнал, подаваемый на порт С, открывает клапан.
