Материал: 2318

Грузоведение : учебник

Средства пакетирования

Рис. 3.5. Классификация средств пакетирования

Специализированное средство пакетирования – средство пакетирования, объединяющее в транспортный пакет или транспортный блокпакет грузы ограниченной номенклатуры или грузы отдельных видов.

Многооборотное (инвентарное) средство пакетирования – средство пакетирования, предназначенное для использования при доставке два и более раз.

Несущее средство пакетирования – средство пакетирования, конструкция которого позволяет при производстве погрузочно-разгрузочных и складских работ производить за него строповку или захват приспособлениями подъемно-транспортных машин.

Жесткое средство пакетирования – средство пакетирования из жестких элементов, конструкция которого обеспечивает неизменность формы и размеров транспортного пакета или транспортного блок-пакета при доставке.

Полужесткое средство пакетирования – средство пакетирования, состоящее из жестких и гибких элементов, конструкция которого позволяет транспортному пакету или транспортному блок-пакету изменять в определенных пределах форму и размеры при доставке.

~ 100 ~

Глава 3. Классификация грузов

Гибкое средство пакетирования – средство пакетирования, состоящее из гибких и эластичных материалов, конструкция которого позволяет транспортному пакету или транспортному блок-пакету изменять в определенных пределах форму и размеры при доставке.

Мягкое средство пакетирования – средство пакетирования, выполненное из мягкого материала для доставки сыпучих и жидких грузов транспортными пакетами массой брутто от 0,25 до 1 т.

Разборное средство пакетирования – средство пакетирования, конструкция которого позволяет разобрать его на отдельные части для уменьшения габаритных размеров и обеспечения удобства хранения и транспортирования в порожнем состоянии.

Складное средство пакетирования – средство пакетирования, конструкция которого позволяет уменьшить его габаритные размеры путем складывания для удобства транспортирования и хранения в порожнем состоянии.

Пакетирующая кассета – средство пакетирования, состоящее из рам, стоек и соединительных элементов.

Пакетирующий строп – средство пакетирования, состоящее из жестких и (или) гибких элементов с замковым устройством.

Подкладной лист – средство пакетирования, представляющее собой сплошной или со сквозными отверстиями по площади лист, имеющий гладкую поверхность с отогнутым вверх краем или краями.

Пакетирующая стяжка – полужесткое средство пакетирования со стягивающим приспособлением.

Пакетирующая обвязка – гибкое средство пакетирования в виде обвязки. В качестве пакетирующих обвязок могут быть использованы лента, проволока, сетка, пленка и т.д.

Поддон – средство пакетирования, имеющее настил (настилы) и, при необходимости, надстройку для размещения и крепления груза (грузов). Классификация поддонов представлена на рис. 3.6.

Плоскости поддонов приподняты с помощью брусков, балок, стоек для удобства подхвата их вилками погрузчиков. Основное назначение поддона – образование автономного, легко перемещаемого штабеля материалов, по массе приближающегося к грузоподъемности погрузчика.

Универсальный поддон – поддон для грузов широкой номенклатуры.

Специализированный поддон – поддон для грузов ограниченной номенклатуры или грузов отдельных видов.

~ 101 ~

Грузоведение : учебник

Поддоны

Рис. 3.6. Классификация поддонов

Двухзаходный поддон – поддон, конструкция которого обеспечивает возможность ввода вилочного захвата только с двух противоположных сторон.

Четырехзаходный поддон – поддон, конструкция которого обеспечивает возможность ввода вилочногозахвата с четырех сторон.

Двухнастильный поддон – поддон с верхним и нижним настилами, каждый изкоторых может бытьиспользован дляразмещения груза.

Поддон с выступающим настилом – поддон, у которого края на-

стила или настилов выступают за опорные элементы.

Плоский поддон – поддон, имеющий два настила без надстроек, разделенные лежнями или шашками, или один настил на лежнях или ножках, которые имеют минимальную высоту, необходимую для осуществления подъемно-транспортных операции при помощи автопогрузчика или тележек с вилочными захватами.

Плоские поддоны можно применять для грузов в ящиках, мешках, картонных коробах, тюках, кипах, бочках, барабанах и в некоторых случаях для грузов в незатаренном виде: транспортных лент в бухтах, рулонов бумаги, отливок цветных металлов, листовой стали и т. д., транспортная характеристика которых позволяет выполнить их устойчивую

~ 102 ~

Глава 3. Классификация грузов

укладку друг на друга в несколько рядов. При невозможности многоярусного штабелирования пакетов из-за возможного разрушения тары применяются стоечные и ящичные поддоны.

Различные виды плоских поддонов представлены на рис. 3.7. Каждый плоский поддон должен иметь условное обозначение:

Поддон тип-масса брутто в тоннах материал ГОСТ 9078-84

Пример условного обозначения однонастильного четырехзаходного деревянного поддона массой брутто 1,0 т:

Поддон П4-1,0 Д ГОСТ 9078-84

Основные типы и размеры плоских поддонов приведены в табл. 3.5 и на рис 3.8.

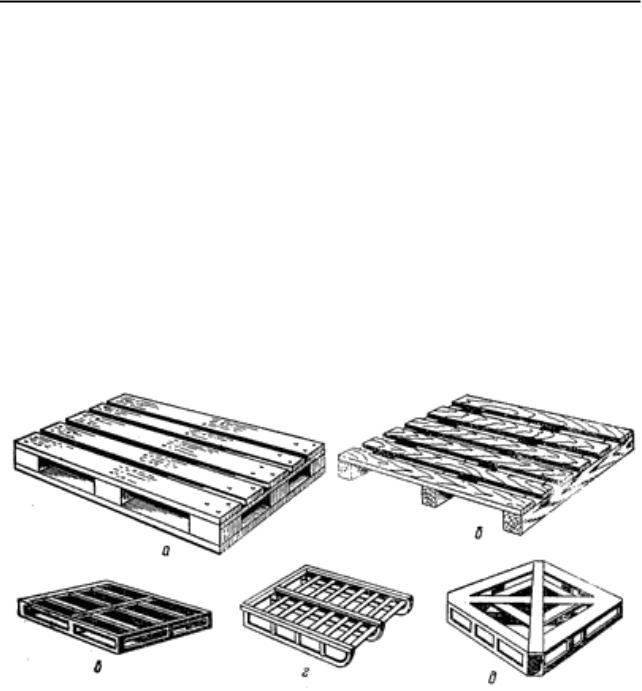

Рис. 3.7. Плоские поддоны:

а– четырехзаходный деревянный двухнастильный поддон на брусках;

б– двухзаходный деревянный однонастильный поддон на брусках; в, г, д – четырехзаходные металлические поддоны.

Основные материалы, из которых выполнены основные части поддона, представлены в табл. 3.6 и на рис. 3.9.

Гребенчатый поддон – поддон, настил которого выполнен в виде гофр, обеспечивающих ввод в них стропов или рабочих органов грузозахватных приспособлений машины.

~ 103 ~

Грузоведение : учебник

Таблица 3.5

Типы и размеры плоских поддонов

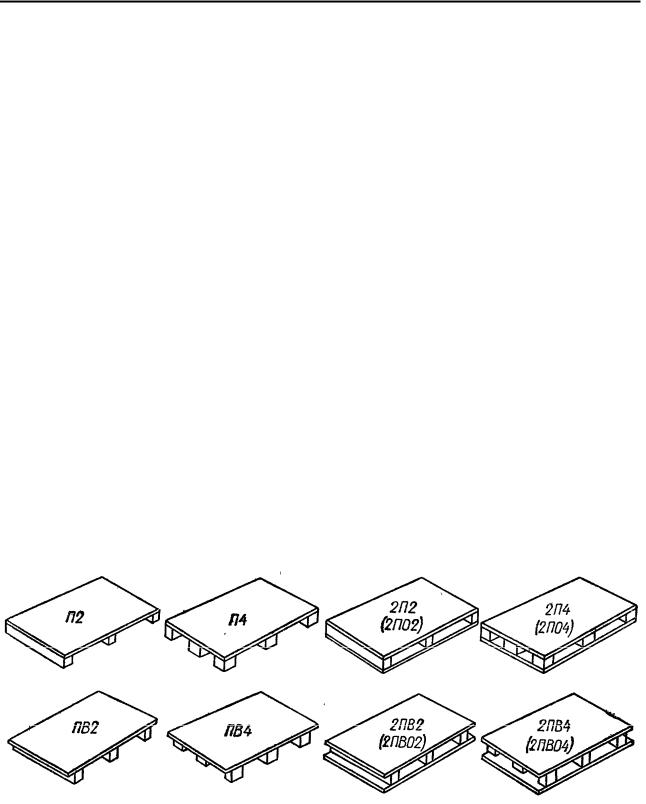

Рис. 3.8. Виды поддонов в зависимости от количества настилов и заходов вил погрузчика

~ 104 ~
