Переключившись в видовой экран мы фактически оказываемся в пространстве модели. Здесь можно редактировать или создавать новые объекты, как будто находясь на вкладке Модель, и поэтому изменения будут отображаться во всех видовых экранах.
В каждом ВЭ можно выполнить индивидуальную настройку слоев. Данная функция может быть полезна, когда необходимо скрыть не нужные объекты на чертеже. Для настройки нужно войти в ВЭ и перейти на вкладку
Главная и на панели Слои выбрать команду Свойства слоя |
. После че- |
го откроется д алоговое окно Диспетчер свойств слоев (рис. 68). |
|
С |
|
и |
|

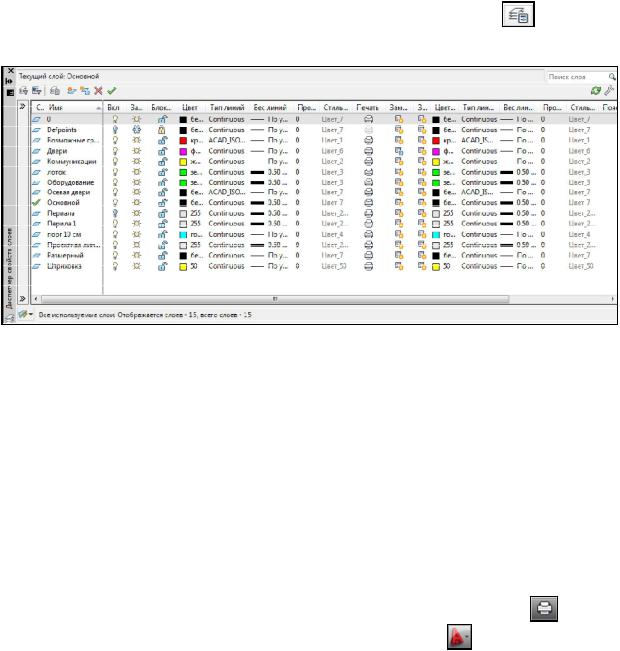

Рис. 68. Окно Диспетчер свойств слоев |
|
ДанноебАокно вызываемое из пространства листа отличается от окна Диспетчера свойств слоев вызываемого из пространства модели (см. рис. 56). В частности, появились новые столбцы, отвечающие за свойства объектов внутри редактируемого видового экрана: Замороженный на новых ВЭ,
Замороженный на ВЭ, Цвет ВЭ, Тип линий ВЭ и т.п. Назначение этих столб-
цов не отличается от основных, разница состоит лишь в том, что их действие |
|||
|
И |
||
распространяется только на редактируемый видовой экран. Все операции по |
|||
работе со слоями как в листе, такДи в модели аналогичны [1, 2, 3]. |
|
||
5.5. Вывод на печать |
|
|
|
Вывод на печать осуществляется с помощью команды Печать |
находя- |
||
щейся на панели быстрого доступа или в основном меню |
, а также нажатием |
||
клавиш Ctrl+P, после чегонаэкране появляетсяокнонастроекпечати(рис. 63). Окно Печати листа полностью идентично окну Параметры листа (см.
рис. 69). Поэтому если настройки печати были установлены в процессе компоновки листа (см. п. 0), то все они отобразятся в окне Печать.
Печать можно производить как из пространства листа, так и из пространства модели [1, 2, 3, 4, 5].
41

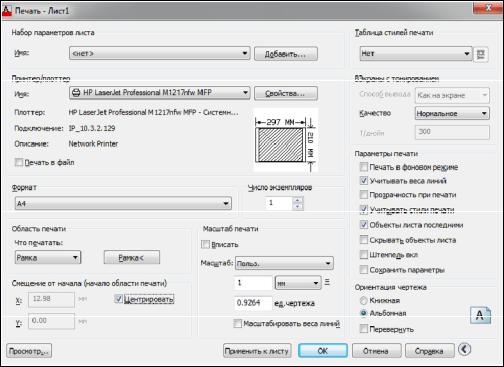

Си бАРис. 69. Окно Печать
