Материал: 2346

(Сер я внутр вузовск х методических указаний СибАДИ). – Электрон. дан. –

Омск : С бАДИ, 2018. – URL: http://bek.sibadi.org/cgi-bin/irbis64r plus/ cgiirbis 64 ft.exe. - Реж м доступа: для авторизованных пользователей.

Являются вспомогательными материалами к самостоятельной подготовке и выполнению лабораторных и практических работ. Знакомят с возможностями системы автоматизированного проектирования (С ПР) AutoCad, которая относится к классу программ CAD (Computer Aided Design), предназначенных для разработки конструкторской документации: чертежей, моделей объектов, схем и т. д.

Имеют интерактивное оглавление в виде закладок.

Рекомендованы обучающимся всех форм направления «Строительство» дорожных профилей, специальностей «Строительство уникальных зданий и сооруже-

ний» «Геодезия и дистанционное зондирование».

Подготовлены на кафедре «Проектирование дорог».

Текстовое (символьное) издание (5,9 МБ)

Системные требования: Intel, 3,4 GHz; 150 Мб; Windows XP/Vista/7; DVD-ROM; 1 Гб свободного места на жестком диске; программа для чтения pdf-файлов:

Adobe Acrobat Reader; Foxit Reader

Техническая подготовка Н.В. Кенжалинова Издание первое. Дата подписания к использованию 21.10.2018

Издательско-полиграфический комплекс СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПК СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1

© ФГБОУ ВО «СибАДИ», 2018

ВВЕДЕНИЕ

Технические специальности становятся всё более популярными и востребованными. Основное внимание в период обучения студентов по направлениям и специальностям дорожного строительства уделяется получению навыков работы с чертежами при создании проектной документации, а также

Стребованиям единых строительно-конструкторских требований документации (Е КД).

Но технологии не стоят на месте: раньше – несколько десятилетий назад – нженеры черт ли тушью, затем – обычными карандашами, работали с ватманом м лл метровой бумагой, теперь появилась возможность выпол- инять все построен я на компьютере с помощью специального автоматизиро-

ванного программного обеспечения (САПР).

AutoCAD – это двухтрёхмерная система автоматизированного про-

ложен я на его основе нашли широкое применение в машиностроении,

ектирован я черчен я, разра отанная компанией Autodesk. Первая версия системы былавыпущена в 1982 году. AutoCAD и специализированные при-

стро тельстве, арх тектуре других отраслях промышленности. Программы

этой группы спользуются преимущественно различными архитектурными и

проектными мастерск ми, а также другими компаниями строительной сферы

для проектирования различных зданий и сооружений, моделирования и ана-

лиза их конструкций и подсистем и так далее. Среди этих решений системы

параметрического проектирования на основе технологии информационного

моделирования зданий (англ. Building informational modeling – BIM) Autodesk

3

1.ЗНАКОМСТВО С ИНТЕРФЕЙСОМ

1.1 Виды интерфейса

После запуска программы открывается рабочее окно AutoCAD. По умолчанию загружается в начальном рабочем пространстве: с настройками и интерфейсом, максимально нейтральными и общими.

СибАДИПри создании нового рабочего документа, программа выдаст запрос на выбор шаблона оформления интерфейса. При этом стоит учесть, что AutoCad в одном рабочем файле способен содержать как плоские фигуры, так объемные, а так же целые группы отдельных друг от друга 3D элементов, что дает ему некое преимущество по отношению с другими программами 2D 3D модел нга. В данном уроке мы остановимся на оформлении которое в AutoCAD сто т по умолчанию – acadiso. Интерфейс программы состоит: 1) панели ыстрого доступа, 2) ленты; 3) строки состояния; 4) видовой панели; 5) командной строки; 6) рабочего поля (рис. 1).

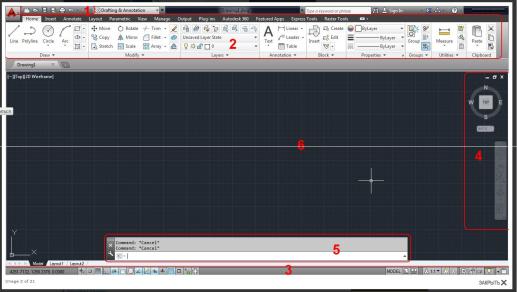

Рис. 1. Вид интерфейса AutoCAD

Панель включает в себя стандартный набор наиболее часто используемых команд: создать, открыть, сохранить, печать, отменить, повторить.

Структура ленты состоит из вкладок, содержащих несколько панелей каждая, которые в свою очередь включают в себя инструменты и элементы управления. По умолчанию лента расположена в верхней части окна. AutoCAD предоставляет возможность пользователю самостоятельно редактировать внешний вид ленты, а также делать панели плавающими, открепляя их от ленты. Основные элементы ленты (рис. 2):

1)вкладка – включает в себя сгруппированные панели; очередность расположения вкладок на ленте можно изменять.

2)панель – содержит набор инструментов.

4

3)кнопка развертывания – развертывает панель для отображения дополнительных инструментов.

4)развернутая панель.

5)булавка – по умолчанию отключена, в таком режиме развернутая панель автоматически сворачивается при отводе от нее курсора; при включенной булавке, развернутая панель не сворачивается.

6)название панели.

Рис. 2. Основные элементы ленты

Строка состоян я включает в себя значки для быстрого доступа и управлен я чертежными средствами (рис. 3). При помощи контекстного меню, открываемого щелчком ПКМ по полю строки, можно переключать вид отображен я строки – знаки или текстовые метки. Обозначение каждого значка строки состояния представлены в таблице 1.

5
