- стержни простой конфигурации (гладкие) необходимо предусмот­реть в конструкции самой прессформы.

Задание 4 должно быть представлено в виде технологической карты:

Содержание отчета

I. Название, цель работы, задания.

Краткое списание технологического процесса изготовления от­ливки по выплавляемым моделям (карта).

3. Описание образовавшихся дефектов на моделях и отливках, причины и мероприятия по их устранение.

Приложение 5.1 Вопросы для вводного контроля

I. Какие преимущества и недостатки имеет литье по выплавляемым моделям в сравнении с литьем в песчано-глинистые формы?

2. Какие модельные составы применяются для изготовления моде­лей и стержней?

3. Какие требования предъявляются к модельным составам?

4. Какие материалы применяются для изготовления литейной формы?

5. Какова технология изготовления керамической оболочки?

о. Какими способами может быть удален модельный состав из ке­рамической формы?

7. При какой температуре и с какой целью прокаливают литейную форму?

8. Какие металлы и сплавы применяются для получения отливок при литье по выплавляемым моделям⁷

9. Как производится очистка отливок от керамики?

10. Из каких материалов изготавливают пресс-формы?

11. Какие существуют способы изготовления моделей?

12 Из каких элементов состоит модельный блок?

13. С какой целью производится заформовка керамической оболоч­ки в контейнер?

14. Какие основные дефекты встречаются на отливках, получаемых по этой технологии?

Приложение 5.2

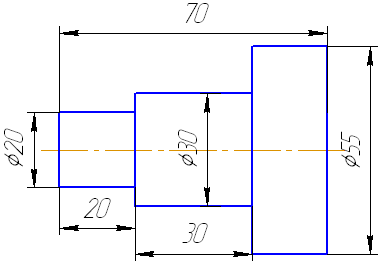

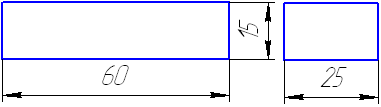

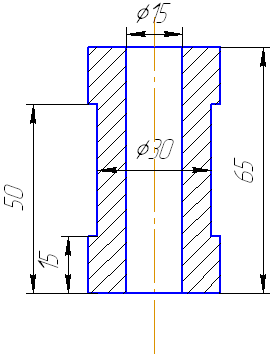

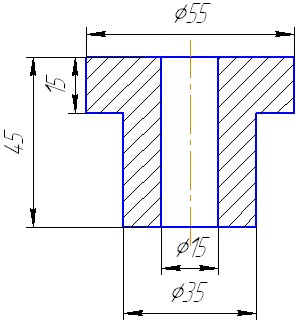

Эскизы отливок для разработки последовательности операций изготовления литейной формы

Практическая работа №6 технология изготовления поковок

ЦЕЛЬ РАБОТЫ

Закрепить знания по технологии ковки.

ЗАДАНИЯ

1.Ознакомиться с основными технологическими операциями ковки.

2. Разработать последовательность операций и переходов изготов­ления конкретной поковки, указанной преподавателем.

3. Выполнить ковку заданного изделия.

4. Составить отчет.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Выполнение задания I

Изучение основных технологически операций ковки студенты выполняют самостоятельно пpи подготовке к лабораторной работе, ис­пользуя рекомендуемую по курсу литературу.

К выполнению задания допускаются студенты, прошедшие вводный контроль по вопросам из прил.6.1.

Мастер демонстрирует на пневматическом молоте основные техно­логические операции ковки: осадку, протяжку, отрубку, гибку, про­шивку.

Выполнение задания 2

Бригада студентов из двух-трех человек получает вариант задания из прил.6.2. и разрабатывает последовательность операций изготовле­ния поковки. Результаты представляются в виде таблицы.

Последовательность операций изготовления поковки

Выполнение задания 3

В соответствии с разработанным технологическим процессом ковки конкретной заготовки бригада студентов подбирает необходимые куз­нечные инструменты (рисунок) и производит необходимые операции, используя ручную ковку, выполняемую с помощью наковальни и молота.

Содержание отчета

1. Название, цель работы, задания,

2. Эскизы операций и переходов изготовления поковки в соответ­ствии с таблицей.

Приложение 6.1.

Вопросы для вводного контроля

1. Каково назначение и сущность процесса ковки?

2. В чем заключаются операции осадки, протяжки, прошивки, от­рубки, гибки? Какой при этом применяется инструмент?

3. Какое оборудование применяется при ковке?

4. Как влияет горячая деформация на структуру и свойства метал­лов и сплавов?

5. Какие условия протекания, достоинства и недостатки горячей деформации?

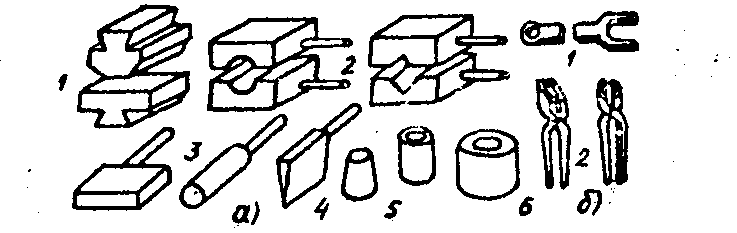

Инструмент, применяемый при ковке: а - основной; 1-бойки; 2 - обжимки; 3 - раскатки; 4 - топор; 5 - прошивки; 6 - подкладное кольцо; б - вспомогательный: I - клещи; 2 – вилка

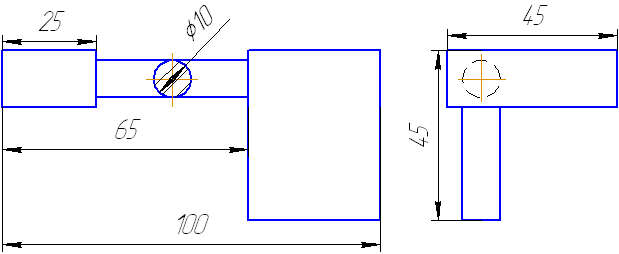

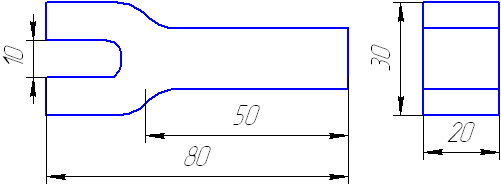

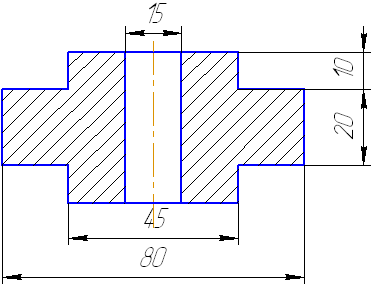

Приложение 6.2

Практическая работа № 7 технология листовой штамповки

ЦЕЛЬ РАБОТЫ:

Изучить технологию штамповки на штампах совмещённого действия.

ЗАДАНИЯ:

1. Изучить устройство и принцип работы штампа, предложенного преподавателем.

2. Схематически изобразить два положения основных частей дан­ного штампа и деформируемого металла, когда верхняя часть штампа на­ходится в верхней и нижней «мертвых» точках.

3. Составить отчет.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Выполнение заданий 1 и 2

Мастер демонстрирует получение колпачка операциями вырубки и вытяжки с помощью штампа совмещенного действия. Устройство штампа см. на рисунке. К верхней плите штампа 1 (вид а) крепится пуансон вы­рубки 4 (вид б), который одновременно является матрицей вытяжки. На нижней плите 2 расположены матрица вырубки 7 и пуансон вытяжки 9. Соосность пуансона и матрицы обеспечивается направляющими колонка­ми и втулками.

При движении верхней части штампа сверху вниз из полосы 6 выру­бается круглая заготовка режущими кромками пуансона 4 и матрицы вы­рубки 7.

Далее пуансон вытяжки 9 надавливает на часть вырубленной заготов­ки и постепенно втягивает ее в отверстие матрицы вытяжки 4. Получен­ная деталь 10 с пуансона вытяжки удаляется съемником 8. В случае за­стревания детали в матрице вытяжки выбрасывание происходит в конце обратного хода ползуна выталкивателем 3. Отход 11 снимается с пуансона вырубки съемником 5 (вид в).

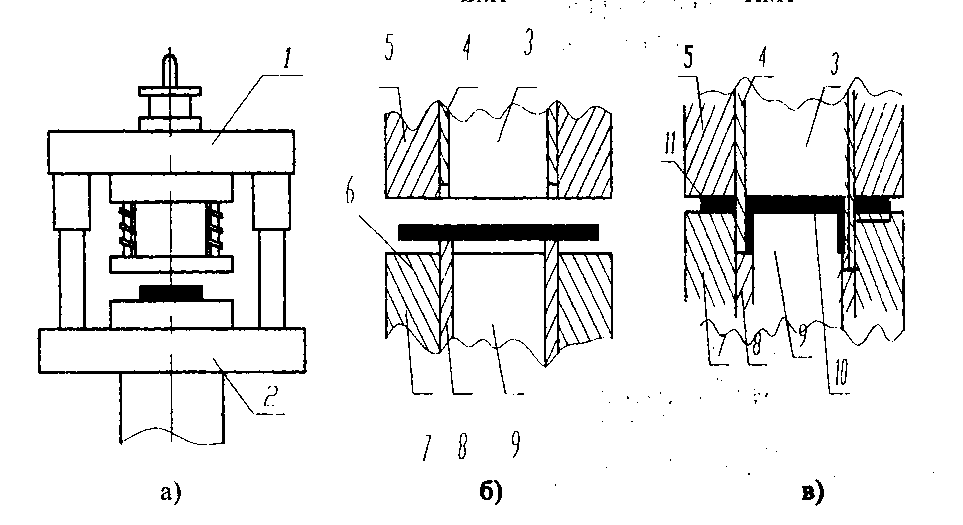

Штамп совмещенного действия для выполнения вырубки и вытяжки: а - внешний вид штампа; б - основные части штампа в исходном положении; в - основные части штампа в момент вытяжки

Изучив устройство данного штампа и пользуясь учебником по техно­логии конструкционных материалов, студенты находят у конкретных штампов, предложенных преподавателем, пуансоны, матрицы, выталкива­тели, съемники и выполняют следующие эскизы: внешний вид штампа, взаимное положение пуансонов, матриц, выталкивателей и съемников в исходном положении и в положении деформации металла.

Выполнение задания 3

Усилие вырубки и пробивки зависит от размеров детали, толщины и механических свойств материала, состояния режущих кромок и опре­деляется для любого контура по формуле:

Р = КLS_Gср

где К - коэффициент, учитывающий затупление режущих кроток пуан­сонов и матриц (обычно принимают К = 1,25); L - периметр вы­рубки (пробивки), мм; S - толщина листового материала, мм; G_ср- предел прочности штампуемого материала на срез, кгс/мм² (см.прил.7.1).

Приложение 7.1

Механические свойства некоторых листовых материалов

Содержание отчета

Отчет должен содержать.

1. Название, цель работы, задания.

2. Эскизы изделия, внешнего вида штампа и основных частей штампа, соответствующих двум положениям: исходному и в процессе де­формации материала.
