Материал: 2446
С |
|
панели |
Рис.17. |
|

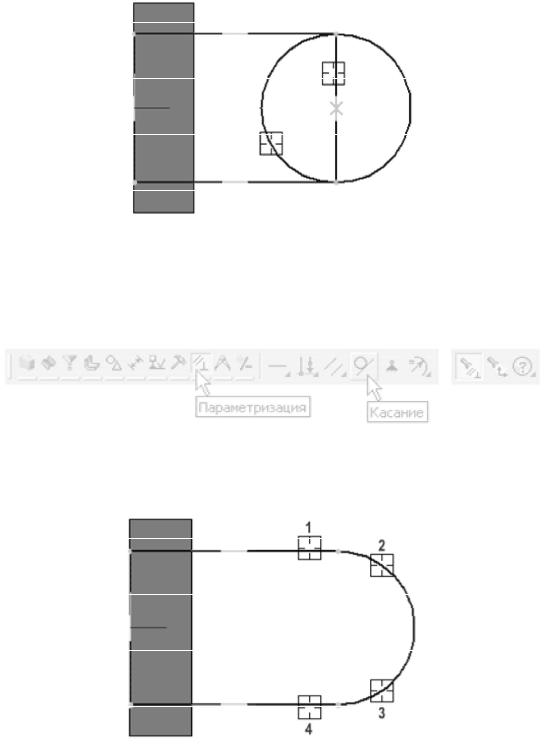

Для того, что ы получить правильный контур, необходимо вручную добав ть параметрические связи между его элементами. На
Параметр зац я нажмите кнопку Касание (рис. 18) [1].
Рис.18.
Укажите верхний отрезок и дугу, затем дугу и нижний отрезок
(рис. 19). |
|
бА |
|
Д |
|
Рис.19. |
И |
|
|

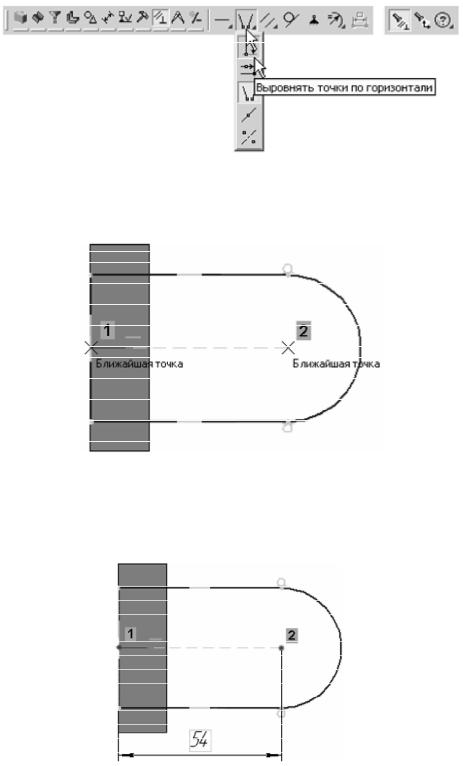

На панели Параметризация нажмите кнопку Выровнять точки по горизонтали (рис. 20) [1].
11
С |
Рис.20. |
|
|
|
|
помощью пр вязки Ближайшая точка укажите точку начала |
||
и |
|
|
коорд нат эск за точку центра дуги (рис. 21) [1]. |
||
бА |
||
|
Рис.21. |
|
Проставьте горизонтальный линейный размер между точками и |
||
|
Д |
|
присвойте ему значение 54 мм (рис. 22). |
|
|
|
Рис.22. |
И |
|
|
|

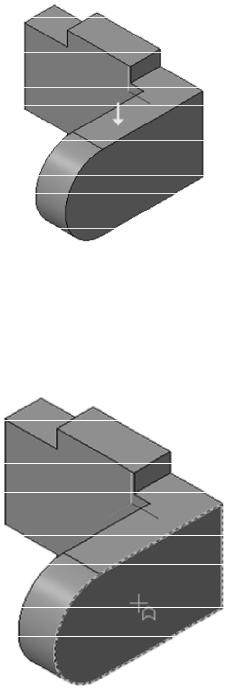

Закройте эскиз. Нажмите кнопку Операция выдавливания на панели Редактирование детали. Выдавите эскиз в обратном направлении на 16 мм (рис. 23), (видео 5).
12
С |
|
Рис.23. |
|
До авление бобышки |
|||
|
|||
Укаж те грань |
|
и нажмите кнопку Эскиз на панели |
|
Текущее состоян е (р . 24) [1]. |
|||
основания |
|
||
бА |
|||
|
|
Д |
|
|
|
Рис.24. |
|

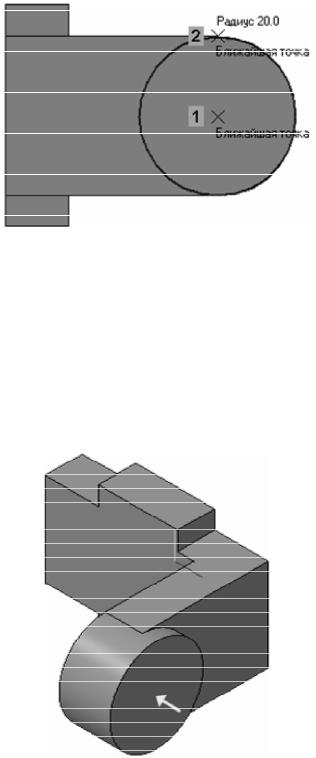

Нажмите кнопку Окружность на панелиИГеометрия. С помощью привязки Ближайшая точка укажите точки 1 и 2 (рис. 25).
13
С |
|
панели |
Рис.25. |
|
Закройте эск з. Нажмите кнопку Операция выдавливания на |
||
Редакт рован е детали. На Панели свойств раскройте спи- |
||
бА |
||
сок Направлен е |
укажите Прямое направление. Введите с клавиа- |
|
туры ч сло 6. Значен е попадет в поле Расстояние 1 на панели |
||
свойств. Нажм те клав шу <Enter> для фиксации значения. |
||
Нажм те кнопку Создать объект на панели специального |
||
управления (рис. 26) [1]. |
|
|
|
Д |
|
|
Рис.26. |
И |
Добавление сквозного отверстия

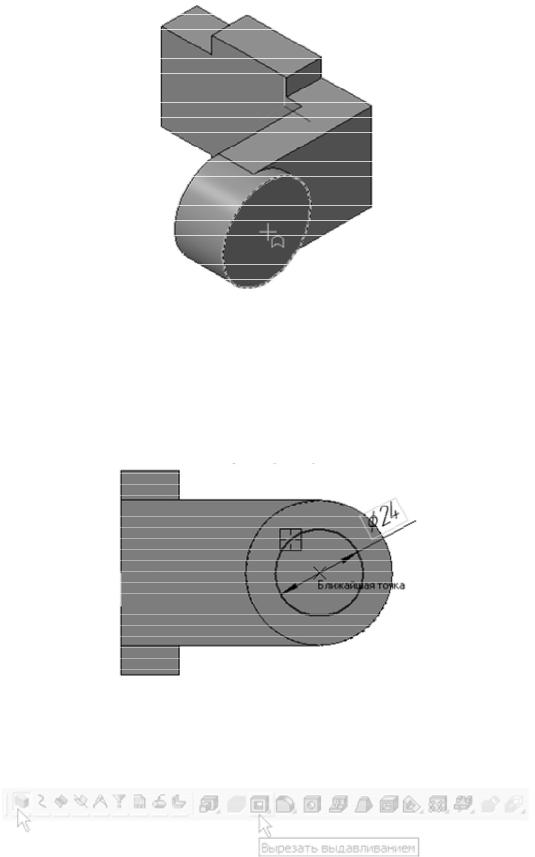

Укажите грань и нажмите кнопку Эскиз (рис. 27) [1], (видео 6).
14
С |
Рис.27. |
|
|
б |
|
||
Нажм те кнопку Окружность на панели Геометрия. С помо- |
|||
щьювязкипр Бл жайшая точка укажите точку центра окружности |
|||
в центре круглого ре ра. Радиус окружности укажите произвольно. |
|||
Нажмите кнопку |
Авторазмер |
||
|
на панели Размеры и укажите окруж- |
||
ность, присвойте размеру значение 24 мм (рис. 28) [1]. |
|||
|
|
Д |
|
|
|
Рис.28. |
И |
|
|
|
|
Закройте эскиз. Нажмите кнопку Вырезать выдавливанием на панели Редактирование детали (рис. 29).
Рис.29.
15
