3. Моделирование вычислительных процессов и алгоритмов обслуживания вычислительных задач

Процесс обработки данных в информационной технологии преследует определенную цель – решение с помощью ЭВМ вычислительных задач, отображающих функциональные задачи той системы, в которой ведется управление. Для реализации этой цели должны существовать модели обработки данных, соответствующие алгоритмы управления и воплощенные в машинных программах.

Процесс обработки данных может быть разбит на ряд связанных между собой процедур: организация вычислительного процесса, преобразование данных и отображение данных.

Организация вычислительного процесса (ОВП)

Содержание процедуры процесса обработки данных представляет его концептуальный уровень, модели и методы, формализующие процессы обработки данных в ЭВМ – логический уровень, а средства аппаратной реализации процедур – физический уровень процесса.

Процедура ОВП имеет различную функциональную сложность в зависимости от класса и количества решаемых задач, режимов обработки данных, топологии системы обработки данных. При обработке данных на ЭВМ различают три основных режима: пакетный, разделения времени, реального времени.

При пакетном режиме обработки задания программы с соответствующими исходными данными накапливаются на дисковой памяти ЭВМ, образуя «пакет». Обработка заданий осуществляется в виде непрерывного потока. Такой режим позволяет максимально загрузить ЭВМ, но дает задержки в получении решения из-за того, что некоторое время задание простаивает в очереди.

Режим разделения времени реализуется путем выделения для выполнения заданий определенных интервалов времени (квантов). Предназначенные для обработки задания находятся в ОП ЭВМ одновременно. В режиме разделения времени возможна реализация диалоговых операций.

Режим реального времени используется при обработке данных в ЭВМ, предназначенных для управления физическими процессами. В таких системах ЭВМ должна обладать высокой скоростью реакции, чтобы успеть за короткий интервал времени обработать поступившие данные и использовать результаты для управления процессами. В режиме разделения времени используется вариант мультипрограммного режима.

Задания в виде программ и данных подвергаются процессу обработки, поступая из системы ввода, системы хранения и по каналам вычислительной сети. В этих условиях остро ставиться вопрос планирования и выполнения заданий в вычислительной системе.

Организация обслуживания вычислительных задач

При организации и планировании процесса обработки данных в ВС возможны различные методы организации и обслуживания очередей заданий. При этом преследуется цель получения лучших значений таких показателей, как производительность, загруженность ресурсов, малое время простоя, высокая пропускная способность, разумное время ожидания в очереди заданий.

При организации обслуживания вычислительных задач на логическом уровне создается модель задачи обслуживания, которая может иметь как прямой, так и оптимизационный характер. При постановке прямой задачи данными являются параметры ВС, а решением – показатели эффективности организации вычислительных процессов (ОВП). При постановке оптимизационной задачи задаются требуемые показатели эффективности ОВП и требуется определить параметры ВС.

В ВС моменты появления заданий являются случайными и случайным является момент окончания вычислительной обработки. Поэтому при моделировании пользуются статистическими данными о среднем количестве поступающих заявок в единицу времени на обработку в ВС, а также о среднем времени решения одной задачи. Эти данные позволяют рассматривать процедуру организации ВП с помощью теории систем массового обслуживания [10]. ОВП можно представить схемой, приведенной на рис. 2.

Т акая схема может быть охарактеризована как система с дискретными состояниями и непрерывным временем. Под дискретным состоянием понимается то, что в любой момент времени система может находиться только в одном состоянии. Число состояний ограничено. Под непрерывным временем подразумевают, что границы перехода из одного состояния в другое не фиксированы. Состояние системы характеризуется числом заданий в очереди плюс число заданий, обрабатываемые ЭВМ. Очередь уменьшается, когда ЭВМ

заканчивает обработку задания. Число заданий в системе растет благодаря потоку заданий. Поток заданий характеризуется интенсивностью λ – средним количеством заданий, поступающим в единицу времени. Среднее время обслуживания одного задания ЭВМ определяет интенсивность потока обслуживания μ:

μ = 1/t_обсл ,

где t_обсл – среднее время обработки одного задания.

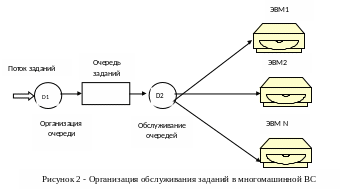

Рассмотрим модель обслуживания вычислительных заданий (рис.2) введя следующие предположения:

- в системе протекают Марковские случайные процессы;

- потоки событий (появление заданий, окончание их обработки) являются простейшими;

- число заданий в очереди не ограничено, но конечно.

Случайный процесс, протекающий в системе, называется Марковским. Простейший поток событий характеризуется стационарностью (независимость параметров во времени), ординарностью (события в потоке появляются поодиночке) и «безпоследствием» (появляющиеся события не зависят друг от друга).

Обозначим состояния рассматриваемой системы:

S₀ – в системе нет заданий;

S₁ – в системе одно задание и оно обрабатывается на ЭВМ1;

Sn – в системе n заданий и они обрабатываются на ЭВМ1, ЭВМ2,..ЭВМn ;

S_n+1 – в системе (n+1) задание, n заданий обрабатываются на ЭВМ и одно задание стоит в очереди;

….

Sn+m - в системе (n+m) заданий, n заданий обрабатываются на ЭВМ и m заданий стоят в очереди.

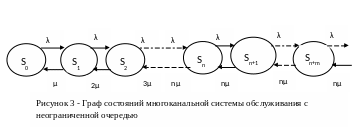

Рост числа заявок в системе происходит под воздействием их потока с интенсивностью λ, а уменьшение – под воздействием потока обслуживания с интенсивностью μ. Размеченный граф состояний системы приведен на рис.3.

Увеличение числа одновременно работающих машин приводит к росту интенсивности обслуживания от μ до nμ. Дальнейший рост числа заявок переводит систему в состояние n+1, n+2, ..n+m, а интенсивность потока обслуживания будет оставаться неизменной, равной nμ..

При исследовании такой вероятностной системы важно знать значение вероятностей состояний, с помощью которых можно вычислить показатели эффективности, такие, как количество заданий в системе, время ожидания обработки, пропускная способность и др.

Дискретная система в любой момент времени может находиться только в одном состоянии, поэтому

где k- число возможных состояний системы.

В процессе работы реальные вычислительные системы быстро достигают установившегося режима. Тогда вероятности состояний не будут зависеть от времени. Для вычисления финальных вероятностей используют систему дифференциальных уравнений Колмогорова, которые превращаются в систему алгебраических уравнений. На основе графа (рис. 2.3) может быть записана следующая система алгебраических уравнений [9]:

λP₀ = μP₁;

(1μ + λ)P₁ = λP₀ + 2 μP₂;

(2μ + λ)P₂ = λP₁ + 3 μP₃;

…………………………..

(nμ + λ)P_n = λP_n-1 + nμP_n+1;

(nμ + λ)P_n = λP_n-1 + nμP_n+1;

(nμ + λ)P_n+1 = λP_n + nμP_n+2;

……………………………….

(nμ + λ)P_n+j = λP_n+j-1 + nμP_n+j+1; j>=1.

Финальные вероятности состояний системы в результате решения системы уравнений описываются следующими уравнениями:

где P₀ –вероятность состояния S₀, при котором в системе заявок нет;

ρ=λ/μ – параметр системы, показывающий, сколько в среднем заявок приходит в систему за время обслуживания заявки одной ЭВМ (одним каналом обслуживания);

P_i - вероятность состояния системы S_i , i=1, 2, ...n;

P_n – вероятность того, что все ЭВМ заняты обслуживанием заявок;

P_n+j – вероятность того, что все ЭВМ системы заняты обработкой заданий

и j заявок стоят в очереди.

Приведенные формулы имеют смысл тогда, когда очередь конечна,

т.е. ρ/n < 1 или λ/nμ < 1.

Это выражение говорит о том, что в среднем число заданий, приходящих в вычислительную систему в единицу времени, должно быть, меньше числа обрабатываемых заданий в единицу времени всеми ЭВМ системы. При ρ/n>1 очередь растет до бесконечности и такая система не справится с потоком заданий. Тут появляются задания, ожидающие обработки вечно.

Основными показателями эффективности работы системы являются:

- среднее число занятых каналов (ЭВМ)

- среднее число заданий в очереди

- среднее число заданий в системе

- среднее время пребывания задания в системе

- среднее время пребывания задания в очереди

Для уменьшения времени пребывания задания в системе, а значит, и в очереди, требуется при заданной интенсивности потока заявок либо увеличивать число обслуживающих ЭВМ, либо уменьшить время обслуживания каждой ЭВМ, либо и то и другое вместе.

С помощью теории массового обслуживания можно получить аналитические выражения и при других дисциплинах обслуживания очереди и конфигурациях вычислительной системы.

При немарковских процессах в системе и не простейших потоках аналитические выражения получить трудно. В таких случаях моделирование проводят с помощью метода статистических испытаний (метод Монте – Карло), который позволяет создать алгоритмическую модель, включающую элементы случайности. Путем многократного запуска модели получают статистические данные, обработка которых дает значения финальных вероятностей состояний.

Тестовые задания

1) Общие сведения о теории массового обслуживания. Предмет теории массового обслуживания.

2) Параметры и характеристики систем массового обслуживания.

3) Моделирование систем массового обслуживания (СМО).

4) Показатели эффективности систем массового обслуживания.

5) Критерии эффективности систем массового обслуживания.

6) Моделирование вычислительных процессов и алгоритмов обслуживания вычислительных задач

7) Организация вычислительного процесса.

8) Граф состояний многоканальной системы обслуживания с неограниченной очередью.

9) Вычисление финальных вероятностей системы обслуживания. Система алгебраических уравнений Колмогорова.

10) Основными показателями эффективности работы системы массового обслуживания.

Литература

1) Автоматизированные информационные технологии в экономике: Учебник/ М.И. Семенов, И.Т., Трубилин, В.И. Лойко, Т.П. Барановская; Под общ. ред. И.Т Трубилина. –М.: Финансы и статистика, 2001.-416с. ISBN 5-279-02162-8.

2) Методология проектирования информационных систем: учеб. пособие/Р.И. Макаров, Е.Р. Хорошева; Владимирский гос. университет, Владимир, 2008.-334с.

3) Теория систем и системный анализ в управлении организациями: Справочник: Учеб. пособие/Под ред. В.Н. Волковой и А.А. Емельянова. - М.: Финансы и статистика, 2006. - 848 с:. ISBN 5-279-02933-5.

4) Р.И. Макаров. Анализ и синтез информационных систем. Методические указания к практическим занятиям (вторая часть). Учебное электронное издание. Владимир 2013. -45с.

5) Р.И. Макаров. Анализ и синтез информационных систем. Методические указания к лабораторным занятиям (часть 2-я). Учебное электронное издание. Владимир 2013. -50с.
