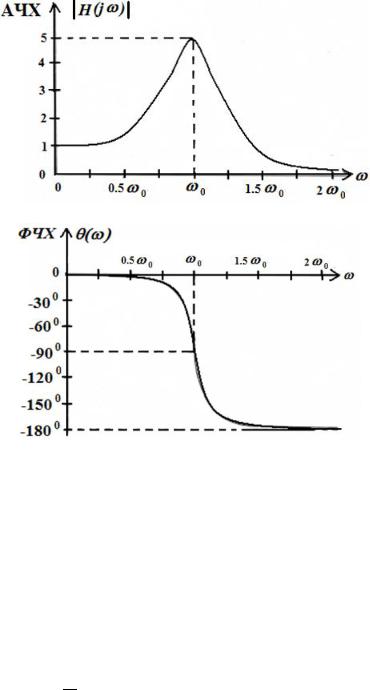

Рис. 4.17. График АЧХ

Рис. 4.18. График ФЧХ

АЧХ колебательного контура на графике рис. 4.17 изменяется немонотонно. Резко выраженную неравномерность амплитудно-частотной характеристики можно использовать для селективного (избирательного) выделения частотных составляющих сигнала вблизи резонансной частоты ω0 и одновременно подавления сигналов, рабочие частоты которых удалены

от ω0.

Количественно избирательные свойства колебательного контура определяются его полосой пропускания.

Врассматриваемом примере

2∆ =f1 – f–1 = 0= 0,398∙106 / 5= 0,0796∙106 Гц = 79,6 кГц.

Контрольные вопросы

1.Что называется комплексной передаточной функцией цепи?

2.Запишите виды комплексных передаточных функций с указанием их размерности.

3.Запишите комплексную передаточную функцию в показательной форме записи.

4.Что называется амплитудно-частотной и фазо-частотной характеристиками цепи? Как они связаны с комплексной передаточной функцией?

5.Что называется полосой пропускания цепи?

6.Какое явление в цепи называют резонансом?

7.Каковы условия резонанса в последовательном и параллельном колебательных контурах?

8.Что такое характеристическое сопротивление контура, резонансная частота, добротность? Как определяется добротность последовательного и параллельного контуров?

9.Почему резонанс в последовательном контуре называют резонансом напряжений? Какими будут напряжения при резонансе на каждом из элементов контура по сравнению с приложенным ко входу контура напряжением?

10.Чему равно входное сопротивление последовательного контура при резонансе? Чему равен сдвиг по фазе между током и напряжением на входных зажимах контура при резонансе?

11.Почему резонанс в параллельном контуре называют резонансом тока? Какими будут токи при резонансе в каждом из элементов контура по сравнению с током источника?

12.Чему равно входное сопротивление параллельного контура при резонансе?

13.Что называют полосой пропускания резонансного контура?
