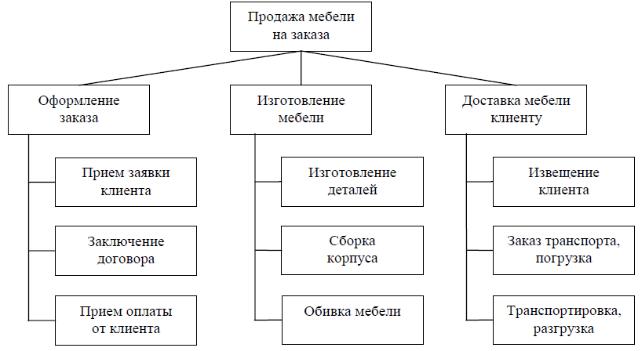

Рисунок 1 – Пример структуры бизнес-процесса

5. Выделение структурных элементов функций.

Для каждой из полученных в результате декомпозиции функций (всех уровней,

включая процесс в целом), выделите структурные элементы следующих типов:

- входы – объекты, которые преобразуются в выходы, например, сырье,

материалы, заявка клиента; - выходы – объекты, являющиеся результатом выполнения функции, например,

изготовленный продукт, выполненная услуга, обработанная заявка;

- исполнители – подразделения компании или отдельные исполнители,

выполняющие функцию, например, продавец, отдел приема заявок, бригада рабочих, дизайнер; - оборудование, инструменты, используемые при выполнении функции,

например, станок, компьютер, торговое оборудование, офисное оборудование; - управляющая, регламентирующая информация, показывающая, как выполняется функция, или принимаемая во внимание при выполнении функции, например, план, проект, инструкция, чертеж.

Представьте перечень структурных элементов каждой функциональной подсистемы в виде таблицы (см. таблицу 1).

6

Некоторые элементы у разных функций могут совпадать. Чем выше уровень функциональной подсистемы, тем более обобщенными являются элементы. У функций нижних уровней элементы более конкретные, они могут детализировать элементы вышестоящих уровней. Например, в качестве исполнителя функции «Прием заявок» можно указать отдел продаж, а для подфункций «Прием заявки», «Прием оплаты» можно указать конкретных сотрудников этого отдела – продавца-консультанта, кассира.

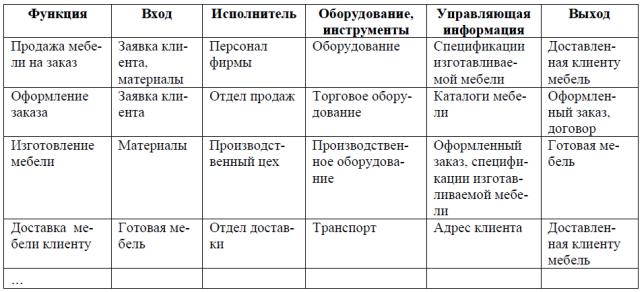

Таблица 1 – Структурные элементы подсистем бизнес-процесса

6. Описание функциональной организационной структуры.

Разработать функциональную организационную структуру (фрагмент оргструкуры) компании, выполняющей исследуемый бизнес-процесс. В

структуре могут быть представлены как подразделения, участвующие в выполнении процесса, так и другие подразделения. Пример функциональной оргструктуры (фрагмент) приведен на рисунке 2.

7

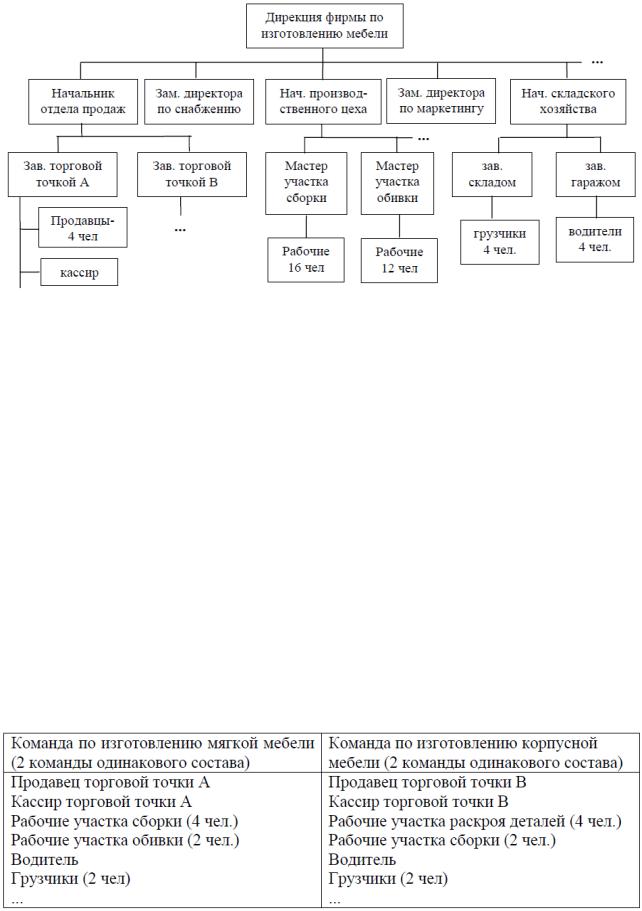

Рисунок 2 - Организационная структура в структуре бизнес-процесса

Описать кратко функции отдельных подразделений.

7. Формирование команд процессов.

Необходимо выделить на схеме функциональной организационной структуры тех исполнителей (группы исполнителей), которые участвуют в выполнении исследуемого бизнес-процесса. Можно закрасить каким-либо цветом соответствующие элементы схемы Определите, сколько и каких команд процесса требуется с учетом того, сколько параллельно может выполняться экземпляров процесса. Составьте список команды процесса. Если команд несколько и их состав отличается, то для каждой команды составляется отдельный список (см. табл. 2).

Таблица 2 – Состав команд процесса

8

ПРАКТИЧЕСКА РАБОТА №2: НАУЧНО-ПРАКТИЧЕСКИЕ ОСНОВЫ МОДЕЛИРОВАНИЯ БИЗНЕС-ПРОЦЕССОВ

Цель работы: Ознакомиться с основами методологии IDEF0 и основами работы с пакетом BPWin. Получить практические навыки в построении IDEF0-

модели бизнес-процесса средствами пакета BPWin.

Порядок выполнения работы.

1.Выбор задания. Выберите бизнес-процесс, для которого будете формировать IDEF0-модель. Желательно выбрать тот же процесс, для которого на предыдущей лабораторной работе строилась структурная модель.

2.Знакомство с основами методологии IDEF0.

Методология IDEF0 (Integrated DEFinition) представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели предметной области. Функциональная модель IDEF0

отображает функциональную структуру системы, т.е. производимые ею действия и связи между этими действиями. Данная методология применяется при создании новых систем для определения требований и функций и затем для разработки системы, удовлетворяющей требованиям и реализующей функции.

Для действующих систем эта методология может использоваться для анализа функций, выполняемых системой, а также для наглядного представления

«механизмов», посредством которых эти функции осуществляются. Основной сферой применения методологии IDEF0 является предпроектное обследование и анализ системы.

Методология IDEF0 основана на методе SADT Росса. В рамках проекта

ICAM, организованного военными ведомствами США с целью разработки подходов, обеспечивающих повышение эффективности проектирования благодаря систематическому внедрению компьютерных технологий, метод

SADT и некоторые аспекты его применения были стандартизированы, после чего получили название методологии IDEF0.

9

Модель IDEF0 представляет собой набор диаграмм с поддерживающей их документацией, включающей сопровождающие тексты и словарь. Диаграммы модели декомпозируют сложную систему на составные части. Первоначальная

(исходная, корневая) диаграмма является наиболее общим и наиболее абстрактным описанием всей системы в целом. Она показывает основную функциональную составляющую системы в виде одного блока. Взаимодействие с окружающим миром описывается в терминах входа (данные или объекты,

потребляемые или изменяемые функцией), выхода (основной результат деятельности функции, конечный продукт), управления (стратегии и процедуры, которыми руководствуется функция) и механизмов (необходимые ресурсы). Кроме того, при создании контекстной диаграммы формулируются цель моделирования, область и точка зрения, с которой будет строиться модель.

Затем общая функция разбивается на крупные подфункции. Связи подфункций отображаются на отдельной диаграмме – диаграмме декомпозиции первого уровня. В свою очередь, каждая подфункция может быть декомпозирована на более мелкие подфункции, связи между которыми также отображаются на отдельных диаграммах декомпозиции второго уровня. И так далее до достижения необходимой детализации описания. Таким образом,

модель представляет собой совокупность иерархически выстроенных диаграмм,

каждая из которых является детальным описанием какой-либо вышестоящей

(родительской) функции или работы (activity).

Каждая диаграмма включает в себя один или несколько функциональных блоков, представляющих какую-либо функцию или работу и изображаемых в виде прямоугольников. Стрелки обозначают объекты или информацию,

связывающую работы между собой и с внешним миром. Каждая из стрелок имеет метку, характеризующую ее. Назначение стрелок зависит от стороны блока, в которую стрелка входит или выходит: стрелки, входящие с левой стороны блока, представляют собой предметы или информацию, необходимые для выполнения функции; выходящие из правой стороны блока показывают

предметы или данные, полученные в результате выполнения функции;
