7.2. Оборудование, применяемое в экспериментальных исследованиях

Для лабораторных исследований используется натурный образец манипулятора ЛВ-210-01, смонтированный на раму сварной конструкции из швеллеров № 10. Манипулятор состоит из стрелы с удлинителем (рис.7.1), поворотной колонны, механизма поворота. Гидросистема манипулятора подключена к насосной станции, а дополнительный демпфер с помощью гибких трубопроводов подсоединен к поршневой и штоковой полостям гидроцилиндра механизма подъема стрелы. В трубопроводы демпфера подключен датчик давления рабочей жидкости фирмы Danfoss.

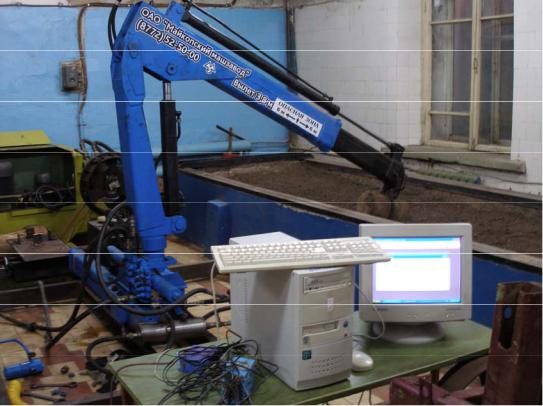

Рис. 7.1. Общий вид манипулятора ЛВ-210-01 с контрольно-измерительной аппаратурой и демпфером

Изменения давления в подводящей гидромагистрали отслеживаются датчиком, который снабжён демпфирующим устройством для предотвращения его выхода из строя при гидравлическом ударе.

32

7.3. Методика проведения экспериментальных исследований

При проведении лабораторного эксперимента выделены 4 этапа работы манипулятора: 1 - включение; 2 - начало подъёма; 3 - окончание подъема; 4 - начало опускания; 5 - окончание опускания.

Измерение давления и поворота стрелы проводится при следующих схемах испытания:

а) в поршневую и штоковую полости гидроцилиндра механизма подъёма устанавливались поочередно дроссели диаметром 1; 2; 3; 4; 5; 6 мм.

б) изменялись объёмы полостей демпфера, соединенные с поршневой и штоковой полостями, соответствующие диаметрам 20; 30; 40; 50; 60 мм.

7.4. Методика планирования полнофакторного эксперимента при двухфакторной оптимизации параметров демпфера

Предварительный анализ привел к заключению, что на эффективность демпфирования наибольшее влияние оказывают следующие конструктивные параметры:

-диаметры дросселирующих каналов dК (или отдельно диаметры дросселирующих каналов поршневой и штоковой части демпфера dКП и dКШ);

-соотношение диаметров запираемых полостей dП / dШ;

-масштабный коэффициент (размер) демпфера K.

Оптимизация параметров демпфера по критерию минимального давления рабочей жидкости осуществляется помощью метода планирования полнофакторного эксперимента (ПФЭ).

На основании априорного исследования с учетом теоретических и экспериментальных данных были отобраны для изучения следующие факторы:

Х1 - диаметр дросселирующего канала демпфера dК; Х2 - диаметр полости демпфера dп.

При составлении плана эксперимента были намечены интервалы варьирования и уровни факторов в соответствии с теоретическими исследованиями (табл. 7.2).

Матрица планирования эксперимента представлена в табл. 7.1.

33

Матрицу реализуем в трехкратной повторности, кодирование факторов

где χi – кодированное значение фактора (безразличная величина); Хi – натуральное значение фактора;

Хoi – натуральное значение фактора на основном уровне (нулевом); ε – натуральное значение интервала варьирования фактора.

где ХiВ – верхний уровень фактора (+); XiH – нижний уровень фактора (-).

Интервалы варьирования и уровни факторов приведены в табл. 7.2. По

−

полученным средним значениям критерия оптимизации У (давление рабочей жидкости) рассчитывается математическая модель в виде уравнения регрессии второго порядка

формулам, приведенным в справочной литературе.

34

В результате расчетов по стандартной программе получаем уравнение регрессии второго порядка в кодированном виде.

7.4. Содержание отчета

Название лабораторной работы; цель работы; таблица с заданными, рассчитанными и измеренными параметрами; схема орудия; формулы для вычислений с результатами вычислений; анализ экспериментальных зависимостей; выводы.

7.5. Контрольные вопросы

1.Какие существуют рекомендации по режимам работы манипулятора?

2.Как определить величину давления в поршневой и штоковой полостях гидроцилиндра механизма подъёма и времени поворота стрелы в режимах пуска, вращения, торможения и остановки при наличии дросселей различного диаметра в демпфере?

3. Как измеряются давления в поршневой и штоковой полостях гидроцилиндра механизма подъёма и времени поворота стрелы в режимах пуска, вращения, торможения и остановки без демпфера?

3. Как производится проверка работоспособности гидропривода механизма подъёма манипулятора с подключением демпфера в производственных условиях?

35

Лабораторная работа № 8 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ РАБОЧИХ ПРОЦЕССОВ

СРЕЗАЮЩИХ УСТРОЙСТВ С ИНЕРЦИОННО-РУБЯЩИМИ РАБОЧИМИ ОРГАНАМИ

8.1.Цель исследований

Программа исследований включает:

–определение усилия срезания и удельной силы перерезания ветвей;

–определение оптимального рабочего режима обрезчика ветвей с дисковой пилой с гидроприводом.

8.2.Оборудование, применяемое в экспериментальных исследованиях

Рабочими органами, осуществляющими ударно-импульсное ножевое

резание, являются ножи, выполненные в виде мачете, серпа, молота и других форм; главным их отличием от других рабочих органов является то, что процесс резания осуществляется не за счёт момента, создаваемого на валу привода, а за счёт сил инерции рабочих органов. Примеры рабочих органов показаны на рис. 8.1.

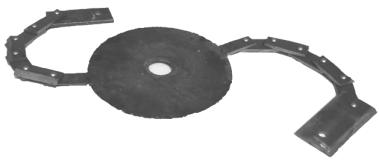

Рис. 8.1. Ножевые инерционно-рубящие рабочие органы

Данные ножи обладают высокой надёжностью за счёт своей массивности, они могут быть установлены на гибкой связи, что позволяет увеличить рабочую зону, не снижая надёжности работы, т.к. в случае встречи с непреодолимыми препятствиями эти ножи не сломаются, а отклонятся и продолжат свою работу.

Во время перерезания поросли рабочим органом работа затрачивается на трение, пластические и упругие деформации древесины. При рассмотрении древесного ствола с позиций вязко-пластичного тела необходимо учитывать не только напряжения, но и деформацию древесины. В общем случае любой
