УДК 630*:65.011.54

Попиков, П. И. Процессы и машины в лесном комплексе [Текст] : методические указания к лабораторным работам для студентов по направлению подготовки магистров 15.04.02 – Технологические машины и оборудование / П . И. Попиков, Д. Ю. Дручинин, В. П. Попиков ; М-во образования и науки РФ, ФГБОУ ВО «ВГЛТУ». – Воронеж, 2015. – 44 с.

Печатается по решению учебно-методического совета ФГБОУ ВПО «ВГЛТА» (протокол № 2 от 31 октября 2014 г.)

Рецензент заведующий кафедрой электротехники и автоматики ФГБОУ ВПО Воронежский ГАУ д-р техн. наук, проф. Д.Н. Афоничев

Методические указания могут быть использованы при обучении слушателей по соответствующим программам дополнительного профессионального образования.

3

ОГЛАВЛЕНИЕ

Лабораторная работа № 1…………………………………………………………. 4 Лабораторная работа № 2…………………………………………………………...9 Лабораторная работа № 3………………………………………………………….13 Лабораторная работа № 4………………………………………………………….17 Лабораторная работа № 5……………………………...…………………………..24 Лабораторная работа № 6………………………………………………………….27 Лабораторная работа № 7…………………………………………...……………..30 Лабораторная работа № 8…………………………………………….……………35 Лабораторная работа № 9………………………………………………………….39 Библиографический список………………………………………………………..43

4

Лабораторная работа № 1 ИССЛЕДОВАНИЕ КАЧЕСТВЕННЫХ ПОКАЗАТЕЛЕЙ ЛЕСНОГО

ПЛУГА С КОМБИНИРОВАННЫМ РАБОЧИМ ОРГАНОМ

1.1.Цель работы

Приобрести навыки определения основных геометрических и технологических параметров рабочих органов почвообрабатывающих орудий и характера воздействия дисков на почву при различной их установке.

1.2. Лабораторное оборудование и инструмент

Для проведения исследований была разработана и изготовлена экспериментальная установка (рис. 1.1), основными узлами которой являются комбинированный дисковый корпус плуга, включающий в себя диск 4, вращающийся с помощью гидромотора 3, стойка корпуса плуга 2, рама 1, отвал 5, тензометрическая навеска 8, навеска тележки 7, передвижная тележка почвенного канала 6, опорное колесо 9.

На стойке смонтирован гидромотор, на валу которого жестко закреплена звездочка, соединенная со звездочкой привода диска цепной передачей.

Лабораторная установка навешена на передвижную тележку почвенного канала и подключена к ее гидравлической системе (рис. 1.2). Гидросистема состоит из следующих основных элементов: электродвигателя, установленного на раме тележки и предназначенного для привода шестеренчатого насоса, регулирующей и контрольной гидроаппаратуры, включающей распределитель, предохранительные клапаны, гидродроссель и т.д. Регулирование производительности насоса обеспечивается распределителем и гидравлическим дросселем.

Глубина обработки почвы регулируется высотой установки опорного колеса 9. Угол атаки α регулируется в пределах от 25° до 55° путем поворота стойки 3 (рис. 1.1). Угол наклона диска регулируется болтовым соединением в различных положениях и принимает значения от -10° до 20°.

Влажность почвы измеряется термовесовым методом, при этом используется сушильный шкаф (рис. 1.2, а) и электронные весы (рис. 1.2, б).

5

1 6

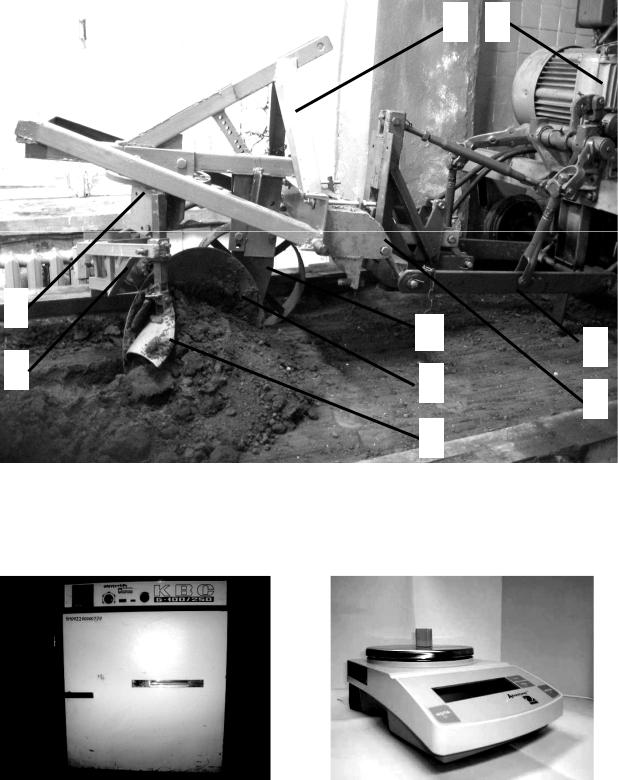

Рис. 1.1. Экспериментальная установка дискового плуга

а б

Рис. 1.2. Оборудование для определения влажности почвы: а – сушильный шкаф, б – электронные весы
