Rвх и

70

средством коаксиально-волноводного перехода реактивная составляющая входного сопротивления возбуждающего штыря должна быть равна нулю согласно равенству

lэф2 Zc





π













+ X



= 0,





sin 2





x

sin



l

2



вх

(3.39)







ab



a

0





λв





























а активная составляющая входного сопротивления штыря должна быть равна волновому сопротивлению коаксиального фидера Wв :



lэф2 Zc

2 π









= Wв .



2



sin

x0









(3.40)







ab

sin

λв

l2



a













В этих формулах: lэф эффективная (действующая) высота штыря; Z c

характеристическое сопротивление волновода для волны основного типа; l2 расстояние от штыря до торцевой стенки волновода; x0 положение шты-

ря относительно узкой стенки волновода; X вх реактивная часть входного сопротивления штыря, находящегося в свободном пространстве. Геометрическая высота штыря l1 в волноводе приближённо определяется по формуле (3.35) для штыря в свободном пространстве после подстановки в неё значе-

ния lэф, найденного из (6.40) для штыря в волноводе.

3.2. Конструкции вибраторных антенн и способы их возбуждения

Симметричный вибратор

На УКВ и СВЧ вибраторы выполняются из трубок или стержней. Рассмотрим симметричный полуволновой вибратор, как наиболее распространенный. Самая простая схема его возбуждения при помощи симметричной двухпроводной линии с противофазными токами в проводниках (рис. 3.6).

Из-за большой разницы между wв в линии устанавливается режим с

КСВ 5…7. Поэтому требуется согласование или настройка на режим бегущей волны.

Более широкополосной является схема с шунтовым питанием (рис. 3.7). Подбирая размеры L и l шунта удается в линии получить без дополнительных элементов настройки режим, близкий к режиму бегущей волны. Преимущество такой схемы еще и в том, что в середине вибратора образуется узел напряжения, что дает возможность крепить вибратор к опоре без изоляторов.

71

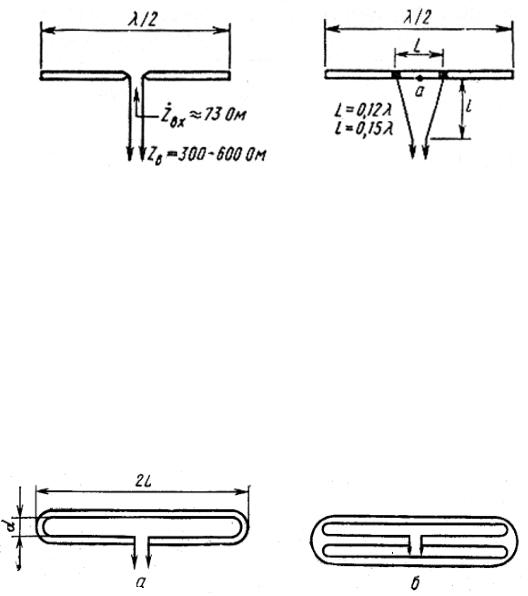

Рис. 3.6. Полуволновой симмет-

Рис. 3.7. Вибратор с шунтовым

ричный вибратор

питанием

Для повышения Rвх вибратор делают петлеобразным. Он получил названия вибратора Пистолькорса (рис. 3.8). Расстояние между параллельными проводниками по сравнению с λ мало и токи в них оказываются синфаз-

ными (за счет длины вибратора, равной λ2 , и смене направления тока на противоположное во второй ветви) с максимумами в центре. ДН совпадает с ДН линейного вибратора (рис. 3.6). Входное сопротивление Rвх2 однопетле-

вого вибратора связано с входным сопротивлением Rвх1 линейного вибратора соотношением

Rвх2 = 4Rвх1 » 4×73= 292, Ом.

Рис. 3.8. Петлеобразный вибратор Пистолькорса: а - однопетлевой, б – двухпетлевой

72

Это значение близко к значению волновых сопротивлений стандартных двухпроводных ЛП, поэтому согласующие устройства не требуются. На рис. 3.9 показан петлеобразный вибратор Пистолькорса с шунтом, образованным

короткозамыкающими перемычками. Подбирая длину шунта lШ и соотно-

шения между диаметрами, можно согласовать Rвх с wв в значительной полосе частот.

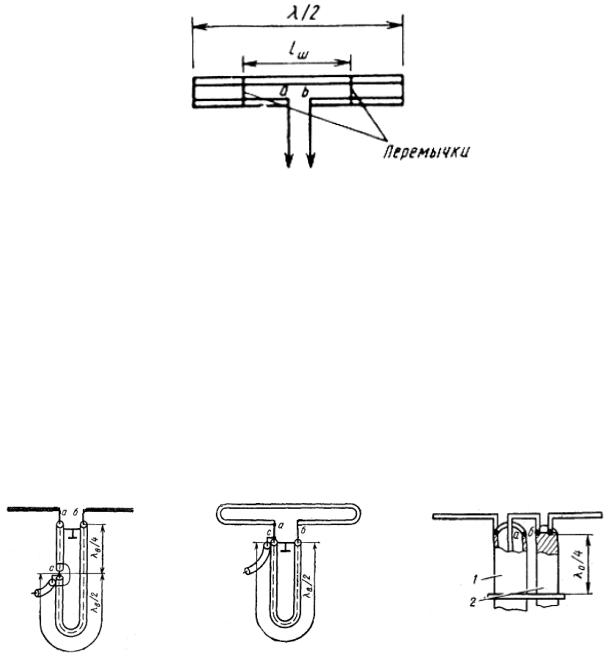

Рис. 3.9. Вибратор Пистолькорса с шунтом

На УКВ вибраторы обычно возбуждаются посредством коаксиального кабеля, который является несимметричной линией (относительно точки с нулевым потенциалом). Токи на оплетке и на внутреннем проводнике имеют одинаковые направления. Поэтому необходимо использовать симметрирующие устройства, которые позволяют запитать симметричную нагрузку посредством несимметричной линии, например коаксиальной. Простейшим симметрирующим устройством является полуволновой отрезок коаксиальной линии, включенный в одно из плеч симметричной нагрузки, или так называемое U-колено. Схемы питания линейного и петлеобразного вибраторов посредством U-колена показаны на рис. 3.10 и 3.11.

Рис. 3.10. Схема питания линейного вибратора

Рис. 3.11. Схема питания петлеобразного Вибратора

Рис. 3.12. Схема питания посредством симметрирующей приставки

Rвх ≈300 Ом

73

Входное сопротивление U-колена равно сопротивлению двух парал-

лельно включенных сопротивлений Rвх2, равных половине входного сопротивления вибратора, т.е.

1



2



2





4





Rвх







=



+





=



U

=

wв .













U













Rвх

, Rвх

4



Rвх

Rвх



Rвх









Поэтому входное сопротивление U-колена,

равное wв, в четыре раза меньше

входного сопротивления вибратора. Именно так возбуждается петлеобразный

вибратор с посредством 75-омного коаксиального кабеля без применения согласующих устройств. Для возбуждения этим же кабелем ли-

нейного вибратора с Rвх 73 Ом требуется применение согласующих устройств, например четвертьволнового трансформатора. Очевидно, что U-колено, имеющее фиксированную длину, является узкополосным устройством.

Более широкополосным является так называемое мостиковое устройство или симметрирующая приставка (рис.3.12). В этой конструкции к вибратору присоединяются две трубки с перемычкой, образующие четвертьволновый короткозамкнутый шлейф. Через одну из трубок (1) пропускается коаксиальный кабель, оплетка которого с ней соединяется, а внутренний проводник кабеля соединяется с другой трубкой (2). Получается симметрирующее устройство. Параллельно включенный короткозамкнутый шлейф компенсирует реактивную составляющую входного сопротивления вибратора и тем самым расширяет полосу согласования.

В сантиметровом диапазоне длин волн возбуждение симметричных вибраторов часто осуществляется посредством коаксиального волновода, а не кабеля, который в этом диапазоне имеет большие потери. Схемы питания и симметрирования аналогичны.

Несимметричный вертикальный вибратор

Подобные вертикально расположенные антенны электрически малых размеров широко применяется в диапазонах ДВ и СВ и конструктивно представляют мачту с оттяжками (изолированными от мачты) для ее поддержания. Несимметричные вертикальные вибраторы требуют их установки над экраном. На низких частотах роль экрана играет хорошо проводящая земная поверхность. На СВЧ земная поверхность не является проводником, поэтому вибраторы устанавливаются над металлическим экраном (рефлектором) в виде диска, квадрата или иной формы (рис. 3.13,а). Вместо сплошного рефлектора могут использоваться сетчатые или рефлекторы (противовесы) в виде радиальных трубок (рис. 3.13,б). В конструкции вибратора на рис. 3.13,в роль рефлектора играет так называемый четвертьволновый стакан. Во всех случаях экран соединяется с внешним проводником коаксиального волновода или с оплеткой коаксиального кабеля.

74

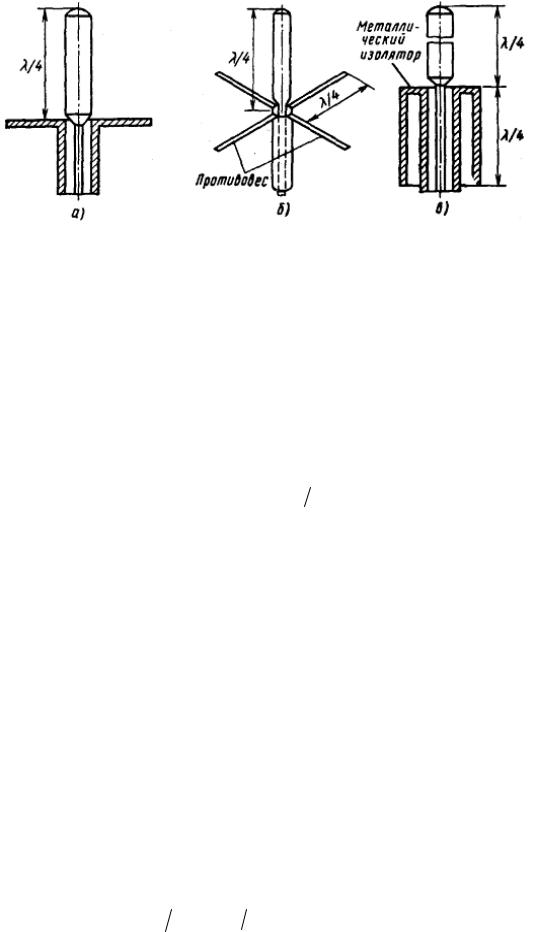

Рис. 3.13. Способы возбуждения несимметричных вибраторов

Расчет характеристик излучения несимметричных вибраторов может быть проведен по формулам, полученным для симметричных вибраторов, если предположить размеры экрана бесконечными и использовать метод зеркальных изображений. Если экран затем мысленно убрать, то несимметричный вертикальный вибратор вместе со своим изображением будет представлять симметричный вибратор. Конечность экрана оказывает влияние на характеристики вибратора. Входной импеданс слабо зависит от электрических размеров экрана, а характеристики излучения – сильно. Конечность экрана приводит к изрезанности ДН и отклонению максимума излучения от бокового направления. Угол максимума излучения определяется по формуле

θmax ≈ arcsin(1− 3λ 8d ) ,

(3.41)

где d – размер экрана.

Вместо эффективной длины для несимметричных вибраторов вводят эффективную высоту hэф = lэф2. Несимметричные вибраторные антенны,

если их размеры малы, работают в режиме, далеком от резонанса, поэтому их входное сопротивление является комплексным с ёмкостным характером реактивной и небольшим значением активной составляющей.

На высоких частотах несимметричные вибраторы чаще всего применяются в качестве бортовых антенн различных транспортных средств, включая летательные аппараты. С целью уменьшения аэродинамического сопротивления они имеют эллиптическое поперечное сечение и наклонное положение по отношению к корпусу носителя. Широкое распространение несимметричные вибраторы получили в качестве антенн портативных радиостанций гражданской связи диапазона 27 МГц (Си-Би). На низких частотах они применяются в качестве радиопередающих антенн диапазонов ДВ и СВ.

Вибраторы с расширенным частотным диапазоном

Полуволновой укороченный (настроенный в резонанс) вибратор имеет относительную полосу пропускания по входному сопротивлению

f fср 4Rвх π wв ,

(3.42)
